تطبيق تقنية التشغيل الناعم في أنظمة المضخات: تعزيز حماية المحرك وكفاءة النظام

مجردة

لقد ظهرت تقنية التشغيل الناعم كحل محوري للتحكم في عملية بدء تشغيل المحرك داخل أنظمة المضخات. بالمقارنة مع طرق البدء التقليدية عبر الإنترنت (DOL)، مبتدئين لينة لأنظمة المضخات يمكن أن يقلل بشكل كبير من تيار البدء، ويقلل من الضغط الميكانيكي، ويعزز موثوقية النظام بشكل عام.

بادئ تشغيل محرك المضخة الناعم تسهيل تسريع المحرك بشكل سلس عن طريق زيادة الجهد المطبق على المحرك تدريجيًا أثناء مرحلة بدء التشغيل، وبالتالي منع الصدمات الميكانيكية والهيدروليكية المفاجئة للأنابيب والمكونات الميكانيكية. تساعد عملية البدء التي يتم التحكم فيها على تخفيف تأثير المطرقة المائية، وتقليل تآكل المعدات، وإطالة عمر خدمة كل من المحرك والمضخة.

تقدم هذه الورقة مبادئ تشغيل بادئ التشغيل الناعم، وتحلل التحديات المرتبطة بالطرق التقليدية لبدء تشغيل محرك المضخة، وتشرح كيف تعمل بادئ التشغيل الناعم على تحسين أداء نظام المضخة. علاوة على ذلك، تستكشف الورقة التطبيقات العملية للمبتدئات الناعمة، مع تسليط الضوء على الحلول التي تقدمها شركة تشجيانغ شينهانغ الكهربائية المحدودة (Zhejiang NENA Electric Co., Ltd.) — شركة مصنعة متخصصة في التحكم في المحركات الصناعية وحلول التشغيل الناعم لأنظمة المضخات.

1. مقدمة لتكنولوجيا البداية الناعمة

ما هو بداية لينة؟

بداية التشغيل الناعمة عبارة عن جهاز إلكتروني مصمم للتحكم في عملية بدء تشغيل المحرك عن طريق زيادة الجهد المطبق على المحرك تدريجيًا. على عكس نظام التشغيل المباشر (DOL) الذي يطبق الجهد الكامل على الفور، فإن جهاز التشغيل الناعم يمكّن المحرك من التسارع بسلاسة.

تعتبر هذه التقنية حاسمة بشكل خاص لتطبيقات المضخات، حيث أن المضخات معرضة بشدة للصدمات الميكانيكية والهيدروليكية المفاجئة. تضمن بادئات المضخة الناعمة التحكم في التسارع، وبالتالي حماية المحرك ونظام الأنابيب.

مبادئ التشغيل الأساسية لمحركات التشغيل الناعمة

يتم استخدام أجهزة أشباه الموصلات، مثل الثايرستور (SCRs)، لتنظيم الجهد الكهربي المزود للمحرك.

يتضمن تسلسل البداية عادةً ما يلي:

1. تخفيض الجهد الأولي للمحرك
2. زيادة تدريجية في الجهد
3. تسارع سلس للمحرك
4. تطبيق الجهد الكامل بمجرد الوصول إلى السرعة المقدرة

وصف وضع البدء الناعم لـ NENA:

1. اختبارات النقاط

يتم استخدام هذه الطريقة لتعمير البادئ الناعم بالكامل. يمكن لهذه الطريقة تشغيل الثايرستور لفترة طويلة بزاوية توصيل معينة، مما يوفر الطاقة ويحمل المحرك أو اللمبة لفترة طويلة.

المعلمات ذات الصلة: وضع القانون الأساسي الناعم، جهد البدء

إعداد المعلمة: "وضع البدء" = اختبار النقطة الثابتة، "بدء الجهد" = 25%

2. منحدر الجهد

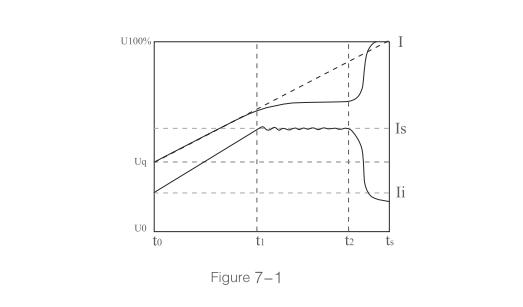

تبدأ طريقة منحدر الجهد في تشغيل المحرك عن طريق التحكم في معدل ارتفاع جهد خرج البادئ الناعم. يضمن هذا الانتقال التدريجي من خط الأساس إلى الجهد المقنن تسارعًا سلسًا طوال فترة بدء التشغيل. من خلال ضبط الجهد الأولي، يمكن للمشغلين تحسين عزم دوران المحرك. لمنع التحميل الزائد الحالي، يمكن تكوين عامل مضاعف الحد الحالي. يجب تحديد إعداد مضاعف الحد الحالي وفقًا لأنواع التحميل المختلفة. يجب أن تكون القيمة صغيرة قدر الإمكان دون التأثير على البداية، ويجب ضبط القيمة على الحد الأقصى إذا لم تكن وظيفة التحديد الحالية مطلوبة. يظهر المنحنى المميز في الشكل 7-1، ويتم الرجوع إلى المعلمات التجريبية في الجدول 7-1.

المعلمات ذات الصلة: وضع البداية الناعمة، جهد البدء، التيار المقنن، الحد الحالي

متعددة، وقت البدء

ملاحظة: هذه الطريقة غير مناسبة لظروف تشغيل نهاية عمود المحرك بدون تحميل. أثناء الاتصال بدون تحميل، قد يتسبب القصور الذاتي الميكانيكي المنخفض في دخول المحرك إلى منطقة الاهتزاز، وهو أمر طبيعي. يمكنك ضبط "مضاعف الحد الحالي" <2.0 مرة للتخلص من هذا التأثير. بعد توصيل الأحمال الفعلية، قم بضبط هذه المعلمة وفقًا لذلك. عادةً ما تحدث مثل هذه الظروف التشغيلية فقط أثناء الاختبار. كن مطمئنًا، فهو آمن للاستخدام.

3. تيار مستمر

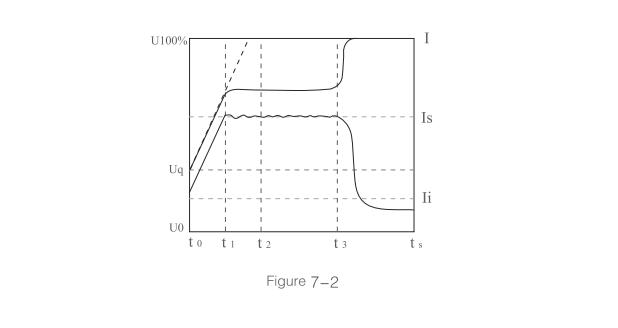

يظهر المنحنى المميز لوضع التيار الثابت في الشكل 7-2. على عكس وضع منحدر الجهد، تمر هذه الطريقة بمرحلة منحدر قصيرة جدًا قبل الدخول بسرعة في وضع تحديد التيار، حيث تبقى حتى تكتمل عملية بدء التشغيل. راجع الجدول 2-7 للحصول على القيم المرجعية للمعلمات التجريبية.

المعلمات ذات الصلة: وضع البداية الناعمة، جهد البدء، التيار المقنن، الحد الحالي multiple, starting time Parameter setting: "start mode"= constant current, "starting voltage"=45%, and "rated current"

4. المنحدر الحالي

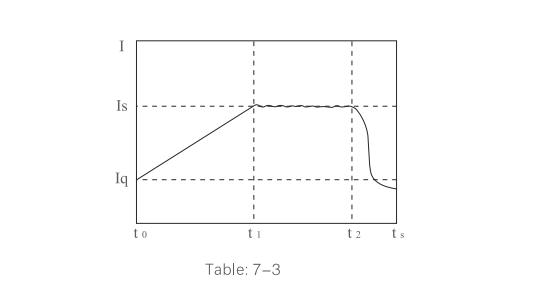

تستخدم طريقة التعزيز الحالية التيار كهدف تحكم، مع زيادة التيار تدريجيًا وفقًا لمنحدر محدد مسبقًا طوال عملية بدء التشغيل حتى الوصول إلى مضاعف التيار المحدد. توضح هذه الطريقة قدرة استثنائية على التكيف مع الأحمال، مما يوفر الأداء الأمثل

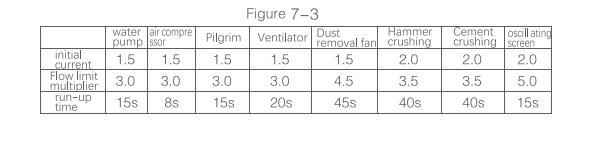

أداء بدء التشغيل لكل من الأحمال ذات القصور الذاتي العالي والمنخفض. يظهر المنحنى المميز في الشكل 7-3، ويجب الرجوع إلى إعدادات المعلمة من الجدول 7-3.

المعلمات ذات الصلة: وضع البدء الناعم، جهد البدء، التيار المقنن، الحد الحالي

متعددة، إعداد معلمة وقت البدء: "وضع البدء" = التيار المستمر، "جهد البدء" = 45%، و"التيار المقنن"

2. التحديات المرتبطة ببدء تشغيل محرك المضخة التقليدي (بدون بداية سهلة)

في حالة عدم وجود بداية ناعمة، تستخدم محركات المضخة عادةً البدء المباشر عبر الإنترنت (DOL). على الرغم من بساطة هذه الطريقة، إلا أنها تواجه العديد من التحديات:

1. ارتفاع العواصف الحالية الاندفاع

• أثناء التشغيل المباشر، يمكن أن يصل تيار بدء تشغيل المحرك إلى 6 إلى 8 أضعاف التيار المقدر.
• يمكن أن تسبب هذه التيارات العالية تقلبات في الجهد داخل شبكة الطاقة، مما يعطل التشغيل المستقر للمعدات الكهربائية الأخرى.

2. إجهاد ميكانيكي كبير على المضخات والأنابيب

• يمكن أن تؤدي ارتفاعات عزم الدوران اللحظية إلى فرض ضغط ميكانيكي مفرط على عمود المضخة والوصلات والمحامل، مما يؤدي إلى تسريع التآكل.

3. خطر المطرقة المائية والصدمة الهيدروليكية

• يمكن أن تؤدي التغيرات السريعة في سرعة تدفق المياه إلى ظهور تأثير "المطرقة المائية"، مما قد يؤدي إلى إتلاف الأنابيب والصمامات وملحقات النظام الأخرى.

4. العمر الافتراضي للأنظمة والمعدات الكهربائية

• يؤدي البدء المتكرر في ظل ظروف التيار العالي إلى تسريع تقادم عزل المحرك وزيادة تآكل المكونات الكهربائية.

3. كيف تعمل البادئات الناعمة على تحسين أداء نظام المضخة (باستخدام بادئ التشغيل الناعم)

من خلال تسهيل التسارع الذي يمكن التحكم فيه للمحرك، تتيح بادئات التشغيل الناعمة بدء تشغيل المضخة بشكل سلس، وبالتالي تحسين الأداء العام للنظام:

1. تسريع المحرك بشكل سلس ومتحكم فيه

• يتم زيادة الجهد تدريجيًا، مما يسمح للمضخة بالوصول إلى سرعة التشغيل بسلاسة وتقليل الصدمات الميكانيكية.

2. انخفاض تيار البدء وانخفاض الجهد

• ويمنع الانخفاض في تيار البدء الانخفاضات المفاجئة في الجهد داخل شبكة الطاقة، وبالتالي تعزيز استقرار النظام الكهربائي.

3. تقليل اهتزاز المضخة والتآكل الميكانيكي

• يعمل التشغيل السلس على تقليل قوى التأثير، مما يزيد من العمر التشغيلي لعمود المضخة والوصلات والمحامل.

4. تعزيز موثوقية النظام بشكل عام

• يتم تقليل الضغط على كل من الأنظمة الكهربائية والميكانيكية، مما يؤدي إلى انخفاض معدلات الفشل.

مقارنة تأثيرات بدء تشغيل المضخة: مع وبدون بادئ تشغيل ناعم

4. التطبيقات النموذجية للبادئات الناعمة لمضخة المياه وأنظمة إمداد المياه

تعتمد أنظمة إمدادات المياه البلدية والصناعية على التشغيل المستقر لمضخة المياه.

مضخات الري الزراعي

تعمل البادئات الناعمة على حماية مضخات الري من تأثيرات دورات التشغيل والإيقاف المتكررة.

ملحوظة: تم إنشاء هذه الصورة بواسطة الذكاء الاصطناعي.

أنظمة الضخ الصناعية

تطبق على نطاق واسع في صناعات مثل المواد الكيميائية والنفط والغاز والتصنيع.

محطات معالجة مياه الصرف الصحي والصرف الصحي

تساعد على منع الصدمات الهيدروليكية في خطوط أنابيب الصرف الصحي.

نظام مضخة الحريق

يضمن أن المضخة تبدأ بشكل موثوق في حالات الطوارئ.

5. شركة Zhejiang Xinhang Electric Co., Ltd. (شركة Zhejiang NENA Electric Co., Ltd.) حلول البداية الناعمة

شركة Zhejiang Xinhang Electric Co., Ltd. متخصصة في تصنيع معدات التحكم في المحركات، بما في ذلك مشغلات التشغيل الناعمة المتقدمة المصممة للمحركات الصناعية وأنظمة المضخات.

الميزات الرئيسية للبادئات الناعمة NENA في تطبيقات المضخات

وظائف الحماية والتحكم الذكية

قد تتضمن وظائف حماية بداية التشغيل الناعمة NENA ما يلي:

1. حماية ماس كهربائى

2. حماية التيار الزائد

3. الحماية من الحرارة الزائدة

4. حماية الزائد

5. الجهد خارج المرحلة

6. توازن فقدان الطاقة

7. التوقف الفوري

8. حماية الجهد المنخفض

9. حماية الجهد الزائد

10. أسباب الخطأ المحتملة

11.التحميل

12. خطأ في تسلسل المرحلة

يمكن تطبيق مشغلات التشغيل الناعمة NENA على نطاق واسع على جميع المحركات غير المتزامنة ذات القفص السنجابي ثلاثية الطور وتستخدم عادةً لمضخات المياه وضواغط الهواء والناقلات الحزامية والمراوح والرافعات والكسارات والشاشات الاهتزازية والمطاحن الكروية والمطاحن والمعدات المماثلة.

6. اختيار البادئ المناسب لأنظمة المضخات

جهد الإدخال والمرحلة

تأكد من التوافق مع مواصفات مصدر الطاقة.

جهد الخرج والمرحلة والطاقة

يجب أن يتطابق المبدئ الناعم مع القوة والجهد المقنن للمحرك.

نوع المضخة وخصائص الحمولة

تتطلب الأنواع المختلفة من المضخات خصائص بداية مميزة.

الظروف البيئية والتركيب

ضع في اعتبارك عوامل مثل درجة الحرارة والرطوبة وتركيز الغبار ومساحة التثبيت المتاحة.

وظائف الحماية والتحكم

تعمل ميزات الحماية المتقدمة على تعزيز السلامة التشغيلية؛ علاوة على ذلك، فإن استخدام لوحات المفاتيح الخارجية والتحكم PLC يتيح التشغيل الآلي الصناعي الذكي.

7. مقارنة البادئات الناعمة مقابل محركات التردد المتغير في تطبيقات المضخات

في أنظمة المضخات، يتم استخدام كل من بادئ التشغيل الناعم ومحركات التردد المتغير (VFDs) للتحكم في المحرك.

بالنسبة لأنظمة الضخ ذات السرعة الثابتة التي تتطلب تشغيل محرك بسيط وموثوق، فإن بادئ التشغيل الناعم هو الخيار المفضل عادةً.

الاستنتاج

تلعب بادئات التشغيل الناعمة دورًا حيويًا في أنظمة الضخ الحديثة، مما يتيح بدء التشغيل السلس للمحرك، ويقلل الضغط الكهربائي والميكانيكي، ويعزز موثوقية النظام. بالمقارنة مع طرق تشغيل المحرك التقليدية، تعمل بادئات التشغيل الناعمة لأنظمة الضخ على تحسين حماية المعدات والكفاءة التشغيلية بشكل كبير.

تساعد الحلول المتقدمة التي تقدمها شركة Zhejiang NENA Electric Co., Ltd. أنظمة الضخ على تحقيق تشغيل أكثر أمانًا وأداء فائق وعمر خدمة أطول للمعدات. مع استمرار ارتفاع الطلب على الكفاءة والموثوقية عبر مختلف الصناعات، ستظل تقنية التشغيل الناعم عنصرًا أساسيًا لا غنى عنه في أنظمة التحكم في محركات الضخ.
