بداية ناعمة ومطابقة معلمات المحرك

توافق محرك التشغيل الناعم

العناصر الأساسية والممارسات الهندسية في مطابقة معلمات المحرك لاختيار البداية الناعمة

المقدمة: مشكلة "التوافق" المهملة

يعد جهاز التشغيل الناعم واحدًا من أكثر أجهزة البدء ذات الجهد المنخفض استخدامًا على نطاق واسع في مجال التحكم في المحركات الصناعية. تكمن قيمته الأساسية في تنظيم الجهد أو التيار بسلاسة وإمكانية التحكم، وبالتالي تقليل التأثير على شبكة الطاقة، ونظام النقل الميكانيكي، والحمل المدفوع أثناء بدء تشغيل المحرك. ومع ذلك، في الاختيار الهندسي الفعلي، يميل العديد من المستخدمين إلى تبسيط اختيار بادئ التشغيل الناعم كمراسلات "قدرة إلى طاقة" - أي معتقدين أنه طالما أن الطاقة المقدرة لبادئ التشغيل الناعم تتطابق مع قوة المحرك، فيمكن وضعها موضع الاستخدام. يتجاهل هذا الفهم مشكلات المطابقة المنهجية بين المحرك وبادئ التشغيل الناعم في أبعاد متعددة، بما في ذلك التيار المقنن، ومستوى الجهد، وخصائص عزم الدوران، وتردد البدء المسموح به، وحتى القدرة على التكيف مع بيئة التشغيل. هذه هي بالضبط العوامل الرئيسية التي تحدد ما إذا كان المشغل الناعم يمكنه العمل بثبات وموثوقية.

كمؤسسة متخصصة في البحث والتطوير والإنتاج والتصنيع لمنتجات التحكم في المحركات والأتمتة الصناعية، وجدت شركة شركة تشجيانغ شينهانغ الكهربائية المحدودة من خلال الممارسة الهندسية طويلة المدى وخدمة العملاء أن المشكلات مثل التعثر في سخونة بداية التشغيل الناعمة، وتشغيل الحماية المتكرر، وحتى تلف المعدات الناتج عن مطابقة معلمات المحرك غير المناسبة ليست غير شائعة. ستركز هذه المقالة على الموضوع الأساسي وهو "توافق المحرك الناعم" (توافق المحرك)، وفرز المعلمات التقنية الرئيسية التي يجب التحقق منها أثناء عملية الاختيار بشكل منهجي، واقتراح توصيات قابلة للتنفيذ بناءً على الممارسة الهندسية، كمرجع للموظفين الفنيين العاملين في تصميم وشراء وصيانة أنظمة التحكم في المحركات.

مبدأ العمل الأساسي لل بداية لينة

لفهم سبب أهمية "مطابقة المعلمات"، من الضروري أولاً فهم آلية العمل الأساسية للمبتدئين. في الوقت الحالي، تعتمد بادئات الحالة الصلبة السائدة عادةً على هيكل الثايرستور المضاد للتوازي (SCR، مقوم متحكم فيه بالسيليكون)، متصل في سلسلة بين مصدر الطاقة ولفات الجزء الثابت للمحرك، ويتحكم في سعة الجهد المطبق على أطراف المحرك من خلال تشغيل تحول الطور. أثناء مرحلة البدء، تتبع وحدة التحكم منحنى تصاعد الجهد المحدد مسبقًا أو منحنى الحد الحالي، مما يزيد الجهد المطبق على المحرك تدريجيًا من منخفض إلى مرتفع، بحيث ترتفع سرعة المحرك بسلاسة، مع تجنب التغيرات المفاجئة من النوع التدريجي في التيار وعزم الدوران.

لنأخذ محركًا حثيًا نموذجيًا من فئة NEMA B كمثال، إذا تم استخدام طريقة التشغيل التقليدية المباشرة على الخط ذات الجهد الكامل، يمكن أن يصل تيار البدء إلى 6 إلى 8 أضعاف التيار المقدر في لحظة البدء. التأثير الناتج قد لا يتسبب فقط في تقلبات جهد شبكة الطاقة، وميض الإضاءة، وحتى سوء تشغيل أجهزة الحماية، ولكنه يفرض أيضًا ضغطًا فوريًا كبيرًا على المكونات الميكانيكية مثل أدوات التوصيل، وعلب التروس، ومحركات الحزام. بعد التحكم عن طريق بادئ التشغيل الناعم، يمكن عادةً أن يقتصر تيار البدء على حوالي 2 إلى 4 أضعاف التيار المقدر (يمكن ضبط المضاعف المحدد وفقًا لخصائص الحمل)، ويتغير عزم الدوران أيضًا بسلاسة، وبالتالي يقلل بشكل كبير من التأثير المزدوج على كل من الأنظمة الكهربائية والميكانيكية. نظرًا لأن منطق التحكم الخاص ببادئ التشغيل الناعم مصمم بناءً على الخصائص الكهربائية والميكانيكية للمحرك، فإن اختياره يجب أن يعتمد بشكل طبيعي على المعرفة الدقيقة لمعلمات المحرك.

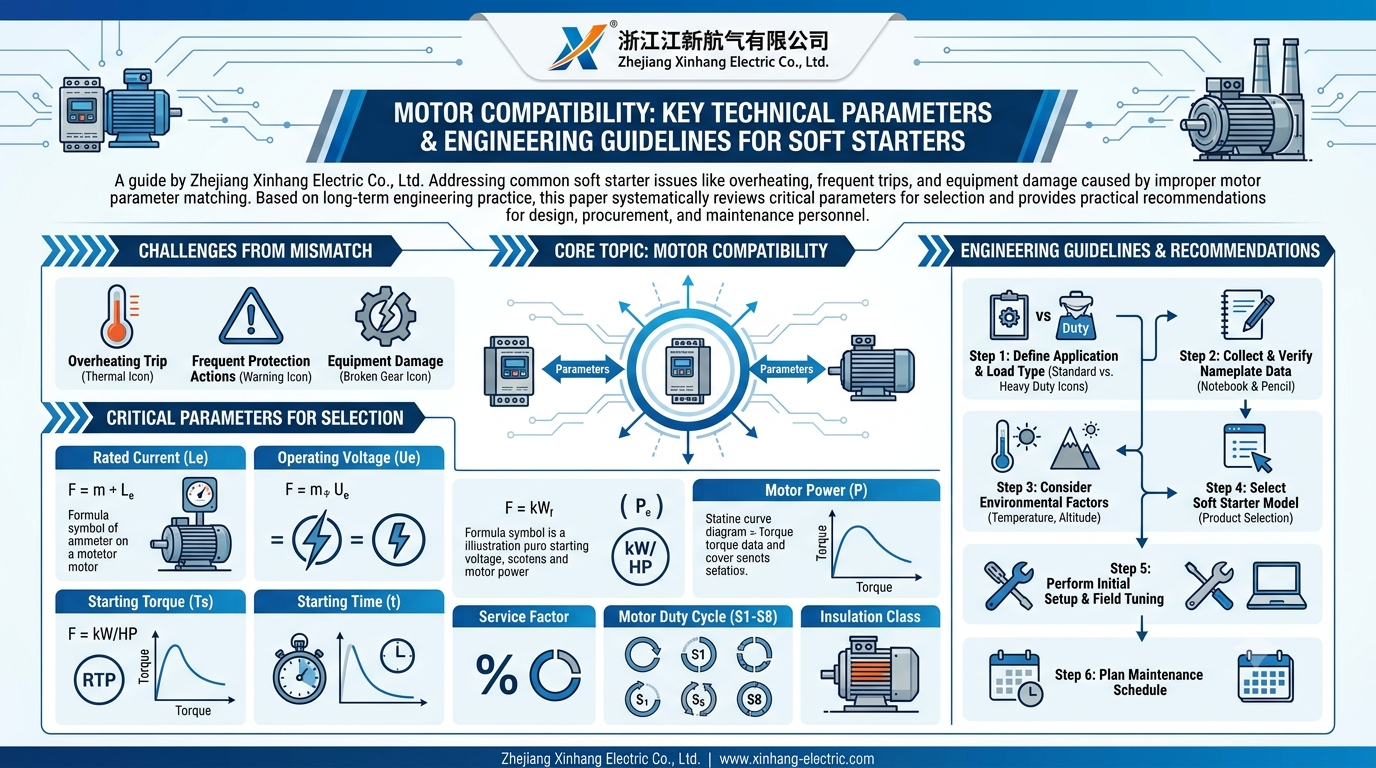

مطابقة معلمات المحرك: العناصر الأساسية لاختيار البداية الناعمة

لا يتم تحديد التوافق بين بادئ التشغيل الناعم والمحرك من خلال معلمة واحدة، ولكنه يشكل علاقة مطابقة منهجية تتكون من المعلمات المتعددة التالية.

1. التصنيف الحالي والتيار الدوار المقفل: الشرط الأساسي لمطابقة السعة

تعتبر أمبيرات التحميل الكامل (FLA) المميزة على لوحة اسم المحرك هي الأساس الأساسي لاختيار بداية التشغيل الناعمة. يجب ألا يكون تيار الخرج المقدر للمشغل الناعم أقل من تيار الحمل الكامل للمحرك، ومن الممارسات الصناعية الشائعة الاحتفاظ بهامش يتراوح من 10% إلى 20% للتعامل مع تقلبات الحمل، أو انحرافات جهد الشبكة، أو متطلبات التيار الإضافية من تعديلات العملية المستقبلية. في الوقت نفسه، يجب أيضًا فحص أمبير الدوار المقفل للمحرك (LRA) ومتعدد تيار الدوار المقفل للتأكد من أن نطاق الحد الحالي لبادئ التشغيل الناعم يمكن أن يغطي هذه القيمة - معظم بادئات التشغيل الناعمة ذات الحالة الصلبة لها نطاق حد تيار قابل للتعديل يتراوح بين 2 و5 أضعاف التيار المقدر. إذا تجاوز مضاعف تيار الدوار المقفل للمحرك النطاق القابل للتعديل لبادئ التشغيل الناعم، فسيؤدي ذلك إلى عدم كفاية عزم الدوران، أو فشل المحرك في التسارع بشكل صحيح، أو حتى احتراق الدوار المقفل.

2. الفولطية المقدرة وعدد المراحل: تناسق التصنيفات الكهربائية

يجب أن يكون مستوى جهد الإدخال للمشغل الناعم (على سبيل المثال، 380 فولت، 400 فولت، 415 فولت، 690 فولت، وما إلى ذلك) متوافقًا مع الجهد المقدر للمحرك وجهد الشبكة في الموقع. لن يؤدي عدم التطابق في مستوى الجهد إلى فشل بادئ التشغيل الناعم في العمل بشكل طبيعي فحسب، بل قد يتسبب أيضًا في الحالات الشديدة في تلف عزل المحرك أو انهيار الجهد الزائد لأجهزة الطاقة الداخلية لبادئ التشغيل الناعم. بالنسبة للمواقع الصناعية ذات تقلبات الجهد الكبيرة، يجب أيضًا الانتباه إلى نطاق تقلب جهد الإدخال المسموح به للمشغل الناعم، لتجنب الحماية من الإزعاج أو تلف الجهاز بسبب انخفاض الجهد أو الجهد الزائد.

3. نوع المحرك وتكوين اللف

تعتبر بادئات التشغيل الناعمة القياسية ذات الحالة الصلبة مناسبة بشكل أساسي للمحركات الحثية ذات القفص السنجابي ثلاثية الطور (محرك التيار المتردد)، وهو أيضًا نوع المحرك الأكثر شيوعًا في التطبيقات الصناعية نظرًا لبنيته البسيطة وقوته وموثوقيته العالية. إذا كان المحرك الذي يتم تشغيله عبارة عن محرك دوار ملفوف أو محرك متزامن، فيجب تحديد نموذج تشغيل ناعم مخصص مع وظائف التحكم المقابلة؛ وبخلاف ذلك، قد تحدث مشكلات التوافق مثل فقدان التحكم في الإثارة أو نقص حماية دائرة الدوار. بالإضافة إلى ذلك، بالنسبة للتكوينات الخاصة مثل المحركات ذات السرعتين أو المحركات متعددة اللفات، يجب تأكيد قابلية تكيف منطق التحكم مع مورد بداية التشغيل الناعمة أثناء مرحلة الاختيار.

4. خصائص عزم الدوران ونسبة القصور الذاتي

تُظهر الأنواع المختلفة من الأحمال خصائص مختلفة لسرعة عزم الدوران أثناء البدء: على سبيل المثال، عادةً ما تكون مضخات ومراوح الطرد المركزي عبارة عن أحمال ذات عزم دوران منخفض وعزم دوران يزداد مع مربع السرعة؛ في حين أن الناقلات والكسارات والضواغط وما إلى ذلك قد تكون ذات قصور ذاتي عالي أو أحمال عزم دوران ثابت تتطلب خرج عزم دوران كبير في مرحلة البداية الأولية. يجب ضبط وقت منحدر الجهد ومنحنى التحكم في عزم الدوران ومعلمات الحد الحالي للمشغل الناعم وفقًا لخصائص عزم دوران الحمل الفعلي ونسبة القصور الذاتي. إذا كانت إعدادات المعلمة لا تتطابق مع خصائص الحمل، ففي أفضل الأحوال سيكون وقت البدء طويلاً للغاية وسيزداد تسخين المحرك؛ في أسوأ الأحوال، قد يفشل المحرك في البدء تحت الحمل بسبب عدم كفاية عزم الدوران.

5. وقت البدء المسموح به وهامش الاستقرار الحراري

هناك خطر ارتفاع درجة حرارة لف المحرك بسبب المدة المفرطة لبدء التشغيل. يجب ألا يتجاوز الحد الأقصى لوقت البدء المحدد على المبدئ الناعم وقت تحمل الدوار المقفل الذي تحدده الشركة المصنعة للمحرك. بالنسبة للأحمال ذات القصور الذاتي العالي، إذا تم ضبط وقت التسارع لفترة طويلة جدًا، حتى لو كان التيار محدودًا، فإن حالة التيار العالي المطولة قد تتسبب في ارتفاع درجة حرارة لف المحرك إلى ما يتجاوز الحد المسموح به. لذلك، ينبغي حساب التحديد وإعداد المعلمة بالتزامن مع منحنى الطبقة الحرارية للمحرك.

6. يبدأ بالساعة والقدرة على تبديد الحرارة

في التطبيقات التي تتطلب بدء وإيقاف متكرر (مثل بعض ظروف الخلط والسحق والنقل)، يجب أن يتمتع كل من المحرك وبادئ التشغيل الناعم بقدرة كافية على تبديد الحرارة. عادةً ما يتم تصنيف الحماية من التحميل الزائد للمبتدئين الناعمين على أنها فئة 10، فئة 20، فئة 30، وما إلى ذلك - بأخذ الفئة 10 كمثال، فهذا يعني أنه في ظل تيار يبلغ 6 أضعاف التيار المقنن، سيتم تشغيل الرحلة خلال 10 ثوانٍ؛ كلما زاد رقم الفئة، زادت مدة التحميل الزائد المسموح بها، وهي مناسبة لظروف التحميل الثقيل مع أوقات بدء أطول. يجب أن يأخذ الاختيار في الاعتبار عدد مرات بدء تشغيل المحرك المسموح بها في الساعة، والقصور الذاتي للحمل، وظروف التبريد في الموقع (التبريد الطبيعي أو تبريد الهواء القسري)، واختيار فئة التيار المتوافقة وحل التبريد لتجنب التراكم الحراري في أجهزة الطاقة وتقصير عمر الخدمة بسبب تردد البدء المفرط.

7. بيئة التشغيل وتصنيف حماية الضميمة

تؤثر عوامل مثل درجة الحرارة المحيطة والرطوبة والارتفاع ووجود الغبار والغازات المسببة للتآكل أيضًا على قدرة حمل الحمولة الفعلية للمشغل الناعم. تعطي معظم المبتدئين الناعمين القيم الحالية المقدرة في بيانات الكتالوج الخاصة بهم بناءً على درجة حرارة محيطة محددة (على سبيل المثال، 40 درجة مئوية). إذا تجاوزت درجة الحرارة المحيطة في الموقع هذه القيمة المرجعية، فيجب تخفيض قوة بادئ التشغيل الناعم وفقًا لمنحنى تخفيض السرعة الخاص بالشركة المصنعة، أو يجب اختيار نموذج أكبر، لضمان أنه لا يزال قادرًا على الحفاظ على المطابقة الفعالة مع معلمات المحرك في ظل ظروف العمل الفعلية.

المحرك - الجدول المرجعي لمطابقة معلمات البداية الناعمة

المشاكل الشائعة التي قد تنشأ من عدم تطابق المعلمة

تصنيف تيار بداية التشغيل الناعم منخفض للغاية: التشغيل طويل الأمد في الظروف الحرجة أو ذات التحميل الزائد، والتعثر المتكرر للحماية من الحمل الزائد، وحتى تلف ارتفاع درجة حرارة الثايرستور الداخلي؛

عدم تطابق مستوى الجهد: تسارع تقادم عزل المحرك، أو انهيار الجهد الزائد لأجهزة الطاقة الخاصة ببادئ التشغيل الناعم؛

لم يتم ضبط منحنى البداية وفقًا لقصور القصور الذاتي للحمل: بالنسبة للأحمال ذات القصور الذاتي العالي، إذا تم ضبط وقت البدء على مسافة قصيرة جدًا، فإن ذلك يؤدي إلى عزم دوران غير كافٍ وفشل المحرك في التسارع بشكل صحيح؛ يؤدي البدء المتكرر أيضًا إلى تفاقم تسخين المحرك.

تردد البدء يتجاوز فئة التبريد الخاصة ببادئ التشغيل الناعم: تتقادم أجهزة الطاقة بشكل أسرع بسبب عدم كفاية تبديد الحرارة، مما يؤدي إلى تقصير عمر خدمة المعدات؛

إهمال التخفيض البيئي: تتجاوز درجة الحرارة أو الارتفاع في الموقع الظروف المحددة دون تصحيح السعة، مما يؤدي إلى عدم كفاية سعة التحميل الفعلية.

توصيات الاختيار والممارسات الهندسية لشركة Xinhang Electric

تحقق من معلمات لوحة اسم المحرك الكاملة: في بداية اختيار بداية التشغيل الناعمة، يجب الحصول على الطاقة المقدرة للمحرك والجهد المقنن والتيار المقنن وتيار الدوار المقفل المتعدد وعدد الأقطاب والسرعة وفئة العزل وعامل الخدمة ومعلومات لوحة الاسم الأخرى بشكل كامل. وهذا هو الأساس لضمان المطابقة الدقيقة للمعلمات.

توفير تكوين معلمات مخصص بناءً على ظروف الحمل: في مجال البحث والتطوير وتطبيق منتجات التشغيل الناعم، تركز شركة Zhejiang Xinhang Electric Co., Ltd. على تزويد العملاء بتوصيات التكوين لمنحدر الجهد، والحد الحالي، ومعلمات التوقف الناعم وفقًا لخصائص عزم الدوران لأنواع الأحمال المختلفة مثل المضخات والمراوح والناقلات والكسارات والضواغط، مما يساعد المستخدمين على تحقيق بدء وإيقاف سلس مع ضمان سلامة المعدات.

حجز هوامش معقولة وإجراء حسابات بيئية: يوصى بحجز هامش معقول في اختيار التيار المقنن، وإجراء حسابات تخفيض القدرة اللازمة لسعة التشغيل الناعم استنادًا إلى درجة الحرارة المحيطة في الموقع، والارتفاع، ومتطلبات حماية العلبة، لضمان الموثوقية التشغيلية على المدى الطويل.

توفير الدعم الفني للاختيار: بالنسبة للظروف المعقدة مثل أنواع المحركات الخاصة (على سبيل المثال، المحركات الدوارة الملفوفة)، والتحكم المتوازي متعدد المحركات، والأحمال ذات القصور الذاتي العالي، يمكن لشركة Xinhang Electric مساعدة العملاء في إكمال اختيار نموذج التشغيل الناعم وتصميم مخطط ضبط المعلمات بناءً على معلمات المحرك ومتطلبات العملية المقدمة، مما يقلل من المخاطر التشغيلية الناجمة عن عدم تطابق المعلمات.

الاستنتاج

تعد مطابقة المعلمات بين المشغل الناعم والمحرك مهمة أساسية لضمان التشغيل الآمن والمستقر والفعال لنظام التحكم في المحرك. أهميتها لا تقل عن التكوين الوظيفي للمشغل الناعم نفسه. إهمال التحقق المنهجي من خصائص التيار والجهد وعزم الدوران وتردد البدء والقدرة على التكيف البيئي، حتى لو تم اختيار منتج تشغيل ناعم يعمل بكامل طاقته، سيكون من الصعب تحقيق الحماية المقصودة وتأثيرات توفير الطاقة في ظل ظروف العمل الفعلية. Zhejiang Xinhang Electric Co., Ltd. لقد التزمت دائمًا بتزويد العملاء بحلول التحكم في المحركات التي تجمع بين الموثوقية والملاءمة. نرحب بالموظفين الفنيين في المجالات ذات الصلة لتبادل الخبرات الهندسية معنا فيما يتعلق بمطابقة اختيار المحرك وبادئ التشغيل الناعم.
