المدمج في تجاوز لينة بداية لأنظمة مروحة HVAC

[الملخص]

مع الترقية المستمرة لمعايير كفاءة استخدام الطاقة في المباني والاتجاه نحو أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) واسعة النطاق، أصبح التحكم الفعال والسلس في بدء تشغيل محركات المروحة أحد الموضوعات الأساسية في التصميم الهندسي. يمكن أن يصل تيار التدفق الناتج عن التشغيل التقليدي المباشر على الخط (DOL) إلى 6-8 أضعاف التيار المقنن للمحرك، مما يتسبب في أضرار جسيمة لشبكة الطاقة، وقطارات الدفع الميكانيكية، وعمر خدمة المعدات. التجاوز المدمج بداية لينة ، كجيل جديد من تكنولوجيا التحكم في المحركات، يدمج الثايرستور (SCR) بشكل عميق بدءًا من موصل تجاوز مدمج في وحدة واحدة. إنه يحقق بداية سلسة للجهد المنخفض بينما يتحول تلقائيًا إلى التشغيل الالتفافي عند الانتهاء من عملية بدء التشغيل، وبالتالي القضاء تمامًا على فقدان التوصيل على المدى الطويل للأجهزة الإلكترونية للطاقة. تقدم هذه الورقة مناقشة منهجية حول تطبيق مشغلات التشغيل الالتفافية المدمجة في أنظمة مراوح التدفئة والتهوية وتكييف الهواء (HVAC) من أبعاد المبادئ التقنية، وبنية النظام، ومقارنة الأداء، وتكييف سيناريوهات التدفئة والتهوية وتكييف الهواء (HVAC)، والممارسة الهندسية، بهدف توفير مرجع موثوق للمهندسين وصناع القرار في مجال المشتريات.

【الكلمات الرئيسية】بادئ التشغيل الناعم المدمج؛ نظام مروحة التدفئة والتهوية وتكييف الهواء؛ بدء تشغيل المحرك الناعم؛ التحكم في توفير الطاقة؛ التدفئة والتهوية وتكييف الهواء؛ حماية المحرك

مقدمة

يعد نظام التدفئة والتهوية وتكييف الهواء (HVAC) واحدًا من أكبر الأنظمة الفرعية المستهلكة للطاقة في المباني الحديثة، حيث يمثل 40% إلى 60% من إجمالي استهلاك الطاقة في المبنى. تقوم المراوح، باعتبارها المكونات الأساسية لأنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، بالوظائف الحيوية لتدوير الهواء، والتبادل الحراري، وتوصيل الهواء النقي. في المباني التجارية الكبيرة والمنشآت الصناعية ومراكز البيانات والمرافق الطبية، يتراوح تصنيف طاقة محركات مروحة التدفئة والتهوية وتكييف الهواء (HVAC) عادةً من عشرات الكيلووات إلى عدة مئات من الكيلووات. تؤثر طريقة التحكم في البدء بشكل مباشر على موثوقية النظام وأداء كفاءة الطاقة وتكاليف التشغيل.

تعتبر طريقة تشغيل المحرك التقليدية المباشرة على الخط (DOL) بسيطة ومباشرة؛ ومع ذلك، فإن التيار المفاجئ المتولد في لحظة البدء (عادةً 6-8 أضعاف التيار المقنن) يسبب تأثيرًا كبيرًا على شبكة إمداد الطاقة، مما يؤدي إلى تراجع الجهد، وتعطل قواطع الدائرة، والتداخل مع المعدات المجاورة. بالنسبة لأحمال المروحة، يؤدي الارتفاع المفاجئ في عزم الدوران أيضًا إلى تسريع التآكل الميكانيكي للأحزمة والوصلات ومحامل المكره، مما يؤدي إلى تقصير عمر خدمة المعدات بشكل كبير.

تحقق تقنية التشغيل الناعم انتقالًا سلسًا للجهد الطرفي للمحرك من قيمة منخفضة إلى القيمة المقدرة من خلال التحكم في طور الثايرستور (SCR)، مما يمنع بشكل فعال ارتفاعات البداية. ومع ذلك، في بادئات التشغيل التقليدية التقليدية، يظل الثايرستور في حالة موصلة حتى بعد وصول المحرك إلى السرعة الكاملة، مما يولد خسارة انخفاض الجهد على الحالة بحوالي 1.5% - 2.5%. الخسائر الحرارية التراكمية الناتجة عن التشغيل على المدى الطويل ليست ضئيلة. لمعالجة هذه المشكلة، تم تطوير مشغل التشغيل الالتفافي المدمج - عند الانتهاء من مهمة التشغيل الناعم، فإنه يغلق تلقائيًا موصل الالتفافية المدمج، ويوجه التيار الرئيسي مباشرة إلى المحرك ويتجاوز تمامًا أجهزة الطاقة الإلكترونية، وبالتالي يجمع بين مزايا حماية التشغيل الناعم وكفاءة التشغيل المباشر.

شركة تشجيانغ NENA الكهربائية المحدودة لقد شاركت بعمق في مجال التحكم في المحركات لسنوات عديدة، وهي ملتزمة بتوفير حلول تشغيل مرنة مدمجة عالية الجودة وعالية الموثوقية لصناعة التدفئة والتهوية وتكييف الهواء (HVAC). تتناول هذه الورقة بشكل منهجي مبادئ العمل والمزايا الأساسية والممارسات الهندسية لهذه التكنولوجيا في أنظمة مراوح التدفئة والتهوية وتكييف الهواء (HVAC).

الخصائص الأولية والتحديات التقنية لأنظمة مراوح التدفئة والتهوية وتكييف الهواء (HVAC).

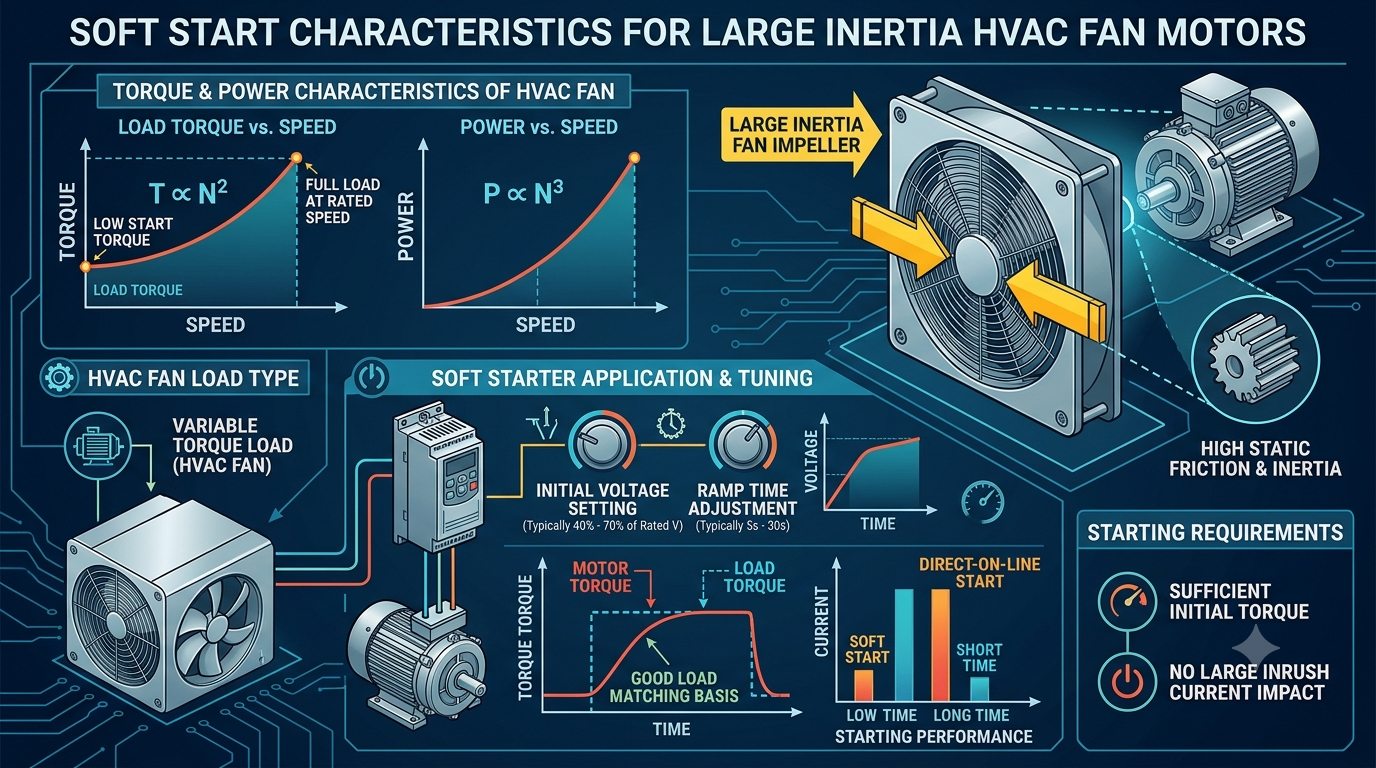

2.1 خصائص البدء لأحمال المروحة

يتم تصنيف مراوح التدفئة والتهوية وتكييف الهواء (HVAC) فيزيائيًا على أنها أحمال عزم دوران متغيرة (أحمال عزم دوران مربعة)، حيث يتناسب عزم الحمل مع مربع السرعة، وتتناسب القوة مع مكعب السرعة. على وجه التحديد: في المرحلة الأولية من البدء عندما تكون السرعة منخفضة، يكون عزم دوران الحمل صغيرًا للغاية؛ ومع زيادة السرعة، يرتفع عزم الحمل بسرعة، ليصل إلى ظروف الحمل الكامل بالسرعة المقدرة. تعني هذه الخاصية أن الطلب على عزم الدوران أثناء عملية تشغيل المروحة يكون لطيفًا نسبيًا، مما يوفر أساسًا مناسبًا لمطابقة الحمل لتطبيق تقنية التشغيل الناعم.

ومع ذلك، تحتاج دافعات المروحة ذات القصور الذاتي الكبيرة (خاصة المراوح المحورية ذات القطر الكبير ومراوح الطرد المركزي) إلى التغلب على الاحتكاك الاستاتيكي الكبير وقوى القصور الذاتي أثناء مرحلة البدء، مما يتطلب من جهاز البدء توفير عزم دوران أولي كافٍ مع عدم توليد تيار زائد مفرط. وهذا يضع متطلبات عالية على الضبط الدقيق لإعداد الجهد الأولي للمبتدئين (عادةً 40%-70% من الجهد المقنن) ووقت المنحدر (عادةً 5-30 ثانية).

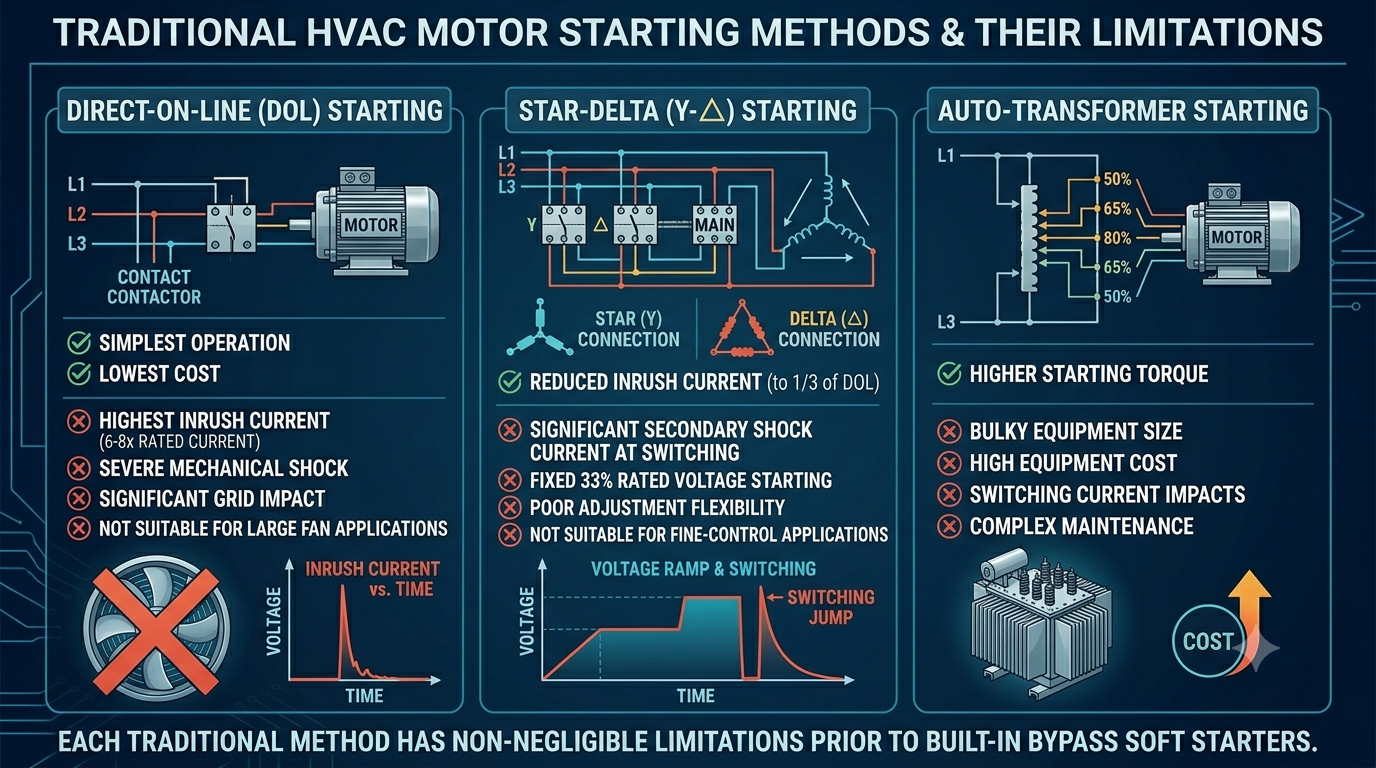

2.2 العيوب الرئيسية لطرق البدء التقليدية

قبل الاعتماد الواسع النطاق على بادئات التشغيل الالتفافية المدمجة، كانت طرق بدء تشغيل المحرك الشائعة في هندسة التدفئة والتهوية وتكييف الهواء (HVAC) تتضمن بشكل أساسي الطرق الثلاثة التالية، ولكل منها قيود لا يمكن إهمالها:

• البدء المباشر على الخط (DOL): أبسط عملية بأقل تكلفة، ولكنها تنتج أكبر تيار تدفق (6-8 أضعاف التيار المقنن)، وتسبب صدمات ميكانيكية شديدة، ولها تأثير كبير على شبكة الطاقة، وغير مناسبة لتطبيقات المراوح ذات الطاقة الكبيرة.
• ستار-دلتا (Y-△) بداية الجهد المنخفض: يمكن أن تقلل تيار البداية إلى 1/3 من بداية التشغيل المباشر على الخط؛ ومع ذلك، فإن تيار الارتفاع الثانوي المتولد أثناء عملية التبديل العابرة لا يزال كبيرًا. علاوة على ذلك، فإنه يمكن أن يوفر فقط جهد تشغيل ثابت يبلغ 33% من الجهد المقنن، ويوفر مرونة ضبط ضعيفة، وغير مناسب للتطبيقات التي تتطلب تحكمًا دقيقًا.

بدء التشغيل بالجهد المنخفض بالمحول الذاتي: يوفر عزم دوران مرتفع نسبيًا، لكن المعدات ضخمة ومكلفة. كما أنه يعاني من زيادة التيار أثناء التبديل ويتطلب صيانة معقدة.

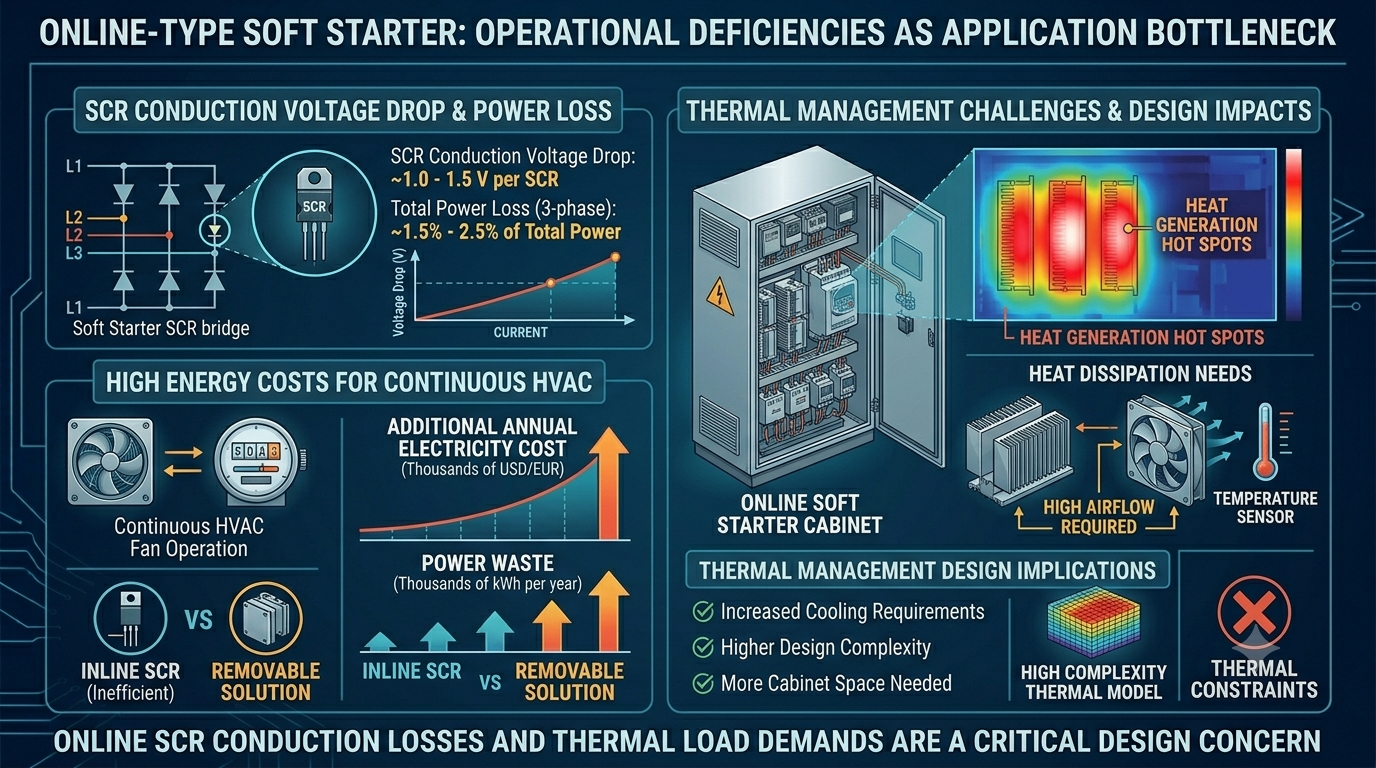

2.3 قيود البداية البسيطة عبر الإنترنت

يعالج برنامج التشغيل الناعم عبر الإنترنت بشكل فعال مسألة بدء الزيادات الحالية؛ ومع ذلك، فإن عيوبه المتأصلة خلال مرحلة التشغيل أصبحت تدريجياً اختناقات تقيد تطبيقه. يبلغ انخفاض الجهد الكهربائي للثايرستور تحت التيار المقنن حوالي 1.0-1.5 فولت لكل جهاز. استنادًا إلى دائرة جسر كامل ثلاثية الطور، يمثل فقدان الطاقة أثناء التشغيل العادي ما يقرب من 1.5% إلى 2.5% من إجمالي الطاقة. بالنسبة لمراوح التدفئة والتهوية وتكييف الهواء (HVAC) التي تعمل بشكل مستمر، فإن هذا يترجم إلى عشرات الآلاف من كيلووات/ساعة من تكاليف الكهرباء الإضافية سنويًا، بينما يولد أيضًا قدرًا كبيرًا من تبديد الحرارة. وهذا يفرض متطلبات أعلى على تصميم الإدارة الحرارية لخزانة التحكم.

المبادئ الفنية للبادئات الناعمة الالتفافية المدمجة

3.1 مبادئ التشغيل الأساسية

يمكن تقسيم عملية تشغيل Bypass Soft Starter المدمجة إلى ثلاث مراحل متميزة:

• المرحلة 1 - مرحلة البداية الناعمة: عند تلقي أمر البدء، يستخدم نظام التحكم خوارزمية تعديل زاوية الطور PWM للتحكم بدقة في زاوية إطلاق الثايرستور (SCR)، مما يتسبب في زيادة الجهد الفعال المطبق عبر ملفات الجزء الثابت للمحرك خطيًا من القيمة الأولية المحددة مسبقًا (عادةً 40٪ - 70٪ من الجهد المقنن) على طول منحدر محدد، حتى يصل إلى الجهد المقنن للتيار الكهربائي. تحد هذه العملية من تيار البدء إلى 2-5 أضعاف التيار المقدر (أقل بكثير من 6-8 مرات المرتبطة بالبدء المباشر على الخط)، مع تحقيق زيادة سلسة في عزم الدوران والقضاء على الصدمات الميكانيكية في نفس الوقت.
• المرحلة 2 - مرحلة التبديل الالتفافية: عندما يتم اكتشاف انخفاض تيار المحرك إلى مستوى التشغيل الثابت (عادةً 85% - 105% من التيار المقنن)، أو عند انقضاء وقت منحدر البدء الناعم، تصدر وحدة التحكم أمرًا وثيقًا لموصل الالتفافية المدمج. عند إغلاق موصل الالتفافية، يتجاوز تيار الدائرة الرئيسية وحدة الثايرستور ويتدفق مباشرة إلى المحرك من خلال نقاط الاتصال الالتفافية ذات المعاوقة المنخفضة، وبعد ذلك يتم إيقاف الثايرستور على الفور وسحبه من التشغيل.
• المرحلة 3 - مرحلة التشغيل في الحالة الثابتة: يعمل المحرك بجهد كامل تحت دعم موصل الالتفافية، وكفاءة النظام الإجمالية تعادل كفاءة التحكم المباشر بالموصل. وفي الوقت نفسه، فإن وظائف الحماية الشاملة المتكاملة (الحمل الزائد، انخفاض الجهد، فقدان الطور، درجة الحرارة الزائدة، وما إلى ذلك) تراقب بشكل مستمر حالة تشغيل المحرك لضمان سلامة النظام.

3.2 طوبولوجيا الدائرة الرئيسية

تتكون الدائرة الرئيسية لبادئ التشغيل الالتفافي المدمج من فرعين متوازيين: أحدهما عبارة عن جسر ثايرستور مضاد للتوازي ثلاثي الطور (SCR)، مسؤول عن تنظيم الجهد أثناء مرحلة البدء الناعم؛ والآخر عبارة عن موصل تجاوز مدمج، مسؤول عن التوصيل المباشر منخفض الخسارة أثناء مرحلة التشغيل. يتم تنسيق التبديل بين الفرعين بدقة من خلال وحدة التحكم في المعالجات الدقيقة، مما يضمن انتقالات سلسة وخالية من التدفق المفاجئ والقوس.

بالمقارنة مع نظام الالتفافية الخارجي (أي، بادئ التشغيل الناعم وموصل الالتفافية الخارجي المثبت بشكل منفصل)، يدمج نظام الالتفافية المدمج موصل الالتفافية وبادئ التشغيل الناعم داخل نفس العلبة، مما يزيل تعقيد الأسلاك الخارجية ونقاط الفشل المحتملة، وبالتالي تعزيز موثوقية النظام وتكامله.

3.3 وظائف الحماية والتحكم

تتضمن بادئات التشغيل الناعمة المدمجة الحديثة نظام حماية ذكي شامل، بما في ذلك في المقام الأول:

• حماية المحرك حماية إلكترونية من التحميل الزائد، حماية دوار مقفل، حماية من التحميل الزائد (بدون تحميل)، حماية من عدم التوازن
• حماية جودة الطاقة حماية الجهد الزائد/الجهد المنخفض، حماية فقدان الطور، حماية تسلسل الطور
• جهاز الحماية الذاتية الثايرستور حماية من درجة الحرارة الزائدة، ومراقبة درجة حرارة المبدد الحراري
• الاتصالات والمراقبة واجهة اتصال RS485 / Modbus RTU، تدعم تكامل نظام BAS/BMS مع تحميل معلمات التشغيل في الوقت الفعلي

مقارنة أداء بادئ التشغيل الالتفافي المدمج مع طرق البدء الأخرى

لإظهار المزايا الشاملة لبادئ التشغيل الالتفافي المدمج بشكل مرئي مقارنة بطرق البدء الشائعة الأخرى، يوفر الجدول 1 مقارنة متعددة الأبعاد لأربعة طرق رئيسية للتحكم في البدء.

الجدول 1 - مقارنة الأداء الشاملة لطرق بدء تشغيل المحرك المختلفة

عنصر المقارنة	البدء المباشر عبر الإنترنت	بداية ستار دلتا	بداية لينة على الانترنت	تجاوز - بداية لينة متكاملة
بدءا الحالية	6～8×بوصة	2 ~ 3 × بوصة	2～5×In (قابل للتعديل)	2～5×In (قابل للتعديل)
الصدمة الميكانيكية	شديد	معتدل	قاصر	قاصر
كفاءة التشغيل	عالية	عالية	متوسطة (مع خسائر SCR)	عالية (bypass operation)
فقدان الحرارة أثناء التشغيل	منخفض للغاية	منخفض للغاية	1.5%~2.5%	<0.1% (وضع الالتفافية)
حجم التثبيت	مدمج	متوسط	متوسط	متوسط (compact integration)
تعديل المعلمة	لا شيء	محدودة	شامل	شامل
وظائف الحماية	الأساسية	الأساسية	شامل	شامل
تكامل BAS/BMS	غير مدعوم	غير مدعوم	المدعومة	المدعومة
التكلفة الإجمالية	منخفض	منخفض to Medium	متوسط	متوسط (significant long-term savings)

كما يتبين من الجدول أعلاه، يحقق مشغل التشغيل الناعم الالتفافي المدمج قفزة نوعية على مشغل التشغيل الناعم عبر الإنترنت في ثلاثة مؤشرات رئيسية - كفاءة التشغيل، والتحكم في الخسارة الحرارية، وتكامل النظام - مع الاحتفاظ الكامل بجميع مزايا بادئ التشغيل الناعم من حيث دقة التحكم في البدء والحماية الشاملة.

مزايا التطبيق في أنظمة مروحة التدفئة والتهوية وتكييف الهواء (HVAC).

5.1 يقلل بشكل كبير من صدمة البداية ويحمي البنية التحتية الكهربائية

في أنظمة التدفئة والتهوية وتكييف الهواء الكبيرة، قد تبدأ محركات مراوح متعددة في وقت واحد (على سبيل المثال، بدء التشغيل الصباحي في المباني، وبدء تشغيل التحكم الجماعي لأنظمة تكييف الهواء المركزية). إذا تم استخدام البدء المباشر على الخط، فإن تيار التدفق المتراكب يمكن أن يسبب بسهولة إنذارات الحمل الزائد لمحول التوزيع، وتراجع جهد الناقل، وحتى التعثر الوقائي.

يحد المبدئ الالتفافي المدمج من ذروة تيار البدء لكل محرك مروحة

2 ~ 3.5 مرات التصنيف الحالي.

وهذا لا يقلل بشكل كبير من صدمة المحركات الفردية فحسب، بل يترك أيضًا هامشًا كافيًا لتخطيط قدرة بناء الأنظمة الكهربائية. فهو يساعد على تقليل قدرة اختيار المحولات ومعدات التوزيع، مما يوفر تكاليف الاستثمار الأولية.

5.2 يطيل عمر خدمة أنظمة النقل الميكانيكية للمروحة

يحدث التآكل الميكانيكي الرئيسي للمراوح أثناء بدء التشغيل. بالنسبة للمراوح التي تعمل بالحزام، وأحزمة التشغيل، والمراوح المقترنة مباشرة، تكون الوصلات ومحامل الدفاعة معرضة بشكل كبير للتمزق، والنقر، وشقوق التعب تحت صدمة عزم الدوران اللحظية (ما يصل إلى 6 إلى 10 أضعاف عزم الدوران المقدر) الناتجة عن البدء المباشر.

يعمل التشغيل الناعم على إطالة وقت التسارع إلى 5 إلى 30 ثانية، مما يتيح زيادة سلسة في عزم الدوران. إنه يقلل من عزم دوران تأثير البداية إلى 1.5 إلى 2.5 مرة من عزم الدوران المقدر، مما يبطئ بشكل كبير تلف الكلال في مكونات ناقل الحركة. وفقاً لإحصائيات الممارسات الهندسية، يمكن تمديد دورة إصلاح المعدات بنسبة 30% إلى 50%.

5.3 يحقق صفر خسائر إضافية عند التشغيل بأقصى سرعة

عادةً ما تعمل مراوح التدفئة والتهوية وتكييف الهواء (HVAC) بشكل مستمر لفترات طويلة (عمومًا من 10 إلى 20 ساعة يوميًا). بالنسبة لمثل هذه التطبيقات، تكون خسائر الثايرستور في أجهزة التشغيل الناعمة عبر الإنترنت أثناء التشغيل بارزة بشكل خاص.

لنأخذ على سبيل المثال مروحة بقدرة 75 كيلووات: تبلغ خسارة التشغيل لبادئ التشغيل الناعم عبر الإنترنت حوالي 75 كيلووات × 2% = 1.5 كيلووات. بناءً على 6000 ساعة تشغيل سنوية، يصل استهلاك الطاقة الإضافي السنوي إلى 9000 كيلووات في الساعة، أي ما يعادل حوالي 630 دولارًا إلى 840 دولارًا (محسوبًا بتعريفة الكهرباء الصناعية التي تبلغ 0.07 إلى 0.093 دولارًا لكل كيلووات في الساعة).

إن فقدان بادئ التشغيل الالتفافي المدمج في عملية الالتفافية قريب من فقدان الموصلات العادية (<0.1٪). وفي ظل نفس الظروف، يمكن أن يتجاوز توفير الطاقة السنوي 8500 كيلووات في الساعة.

5.4 يحسن موثوقية النظام وعمر الخدمة

في وضع التشغيل الالتفافي، لا يتعرض الثايرستور للضغط الكهربائي والحراري أثناء التشغيل، وتنخفض درجة حرارة توصيل الأجهزة بشكل كبير، وينخفض معدل فشل أشباه الموصلات بشكل كبير.

يعتمد موصل الالتفافية المدمج اتصالات عالية المتانة من الدرجة الصناعية، وقد تم تصميم وتحسين قدرته على الحمل الحالي في حالة الالتفافية خصيصًا. بالإضافة إلى ذلك، فإن التصميم المتكامل يقلل من عدد الأسلاك الخارجية والمحطات الطرفية، مما يقلل من احتمالية الأعطال الناجمة عن الأسلاك الفضفاضة وضعف الاتصال.

بشكل عام، يتم زيادة MTBF (متوسط ​​الوقت بين حالات الفشل) للنظام بنسبة 20% إلى 35% تقريبًا مقارنة بحل الالتفافية الخارجي.

5.5 يدعم التكامل المتعمق مع أنظمة أتمتة المباني (BAS/BMS)

تتطلب المباني الذكية الحديثة أن تتمتع معدات التدفئة والتهوية وتكييف الهواء (HVAC) بقدرات شاملة للمراقبة عن بعد والتحكم الآلي.

تم تجهيز مشغل التشغيل الالتفافي المدمج بواجهة اتصال RS485 قياسية ويدعم بروتوكولات الاتصالات الصناعية السائدة مثل Modbus RTU، مما يتيح التكامل السلس مع أنظمة أتمتة المباني (BAS) وأنظمة إدارة المباني (BMS).

يمكن للمهندسين قراءة تيار المحرك والجهد وحالة التشغيل وأكواد الأعطال عن بعد في الوقت الفعلي عبر الكمبيوتر المضيف، وتنفيذ الصيانة التنبؤية، وتوفير دعم بيانات موثوق لجدولة التحكم الجماعي لأنظمة التدفئة والتهوية وتكييف الهواء (HVAC).

5.6 التكامل المدمج يبسط تصميم خزانة التحكم

يقوم جهاز التشغيل الالتفافي المدمج المدمج بدمج وحدة البدء الناعم وموصل التجاوز في جهاز الكل في واحد. بالمقارنة مع حل التحويل الخارجي، فهو يوفر 30% إلى 40% من مساحة التثبيت في خزانة التحكم، مما يقلل من تعقيد الأسلاك ووقت التركيب والتشغيل.

وهذا له قيمة عملية مهمة لبناء المشاريع الميكانيكية والكهربائية ذات مساحة محدودة لغرفة المعدات، مع تقليل مخاطر أخطاء البناء في الموقع أيضًا.

تحليل سيناريوهات تطبيق التدفئة والتهوية وتكييف الهواء النموذجية

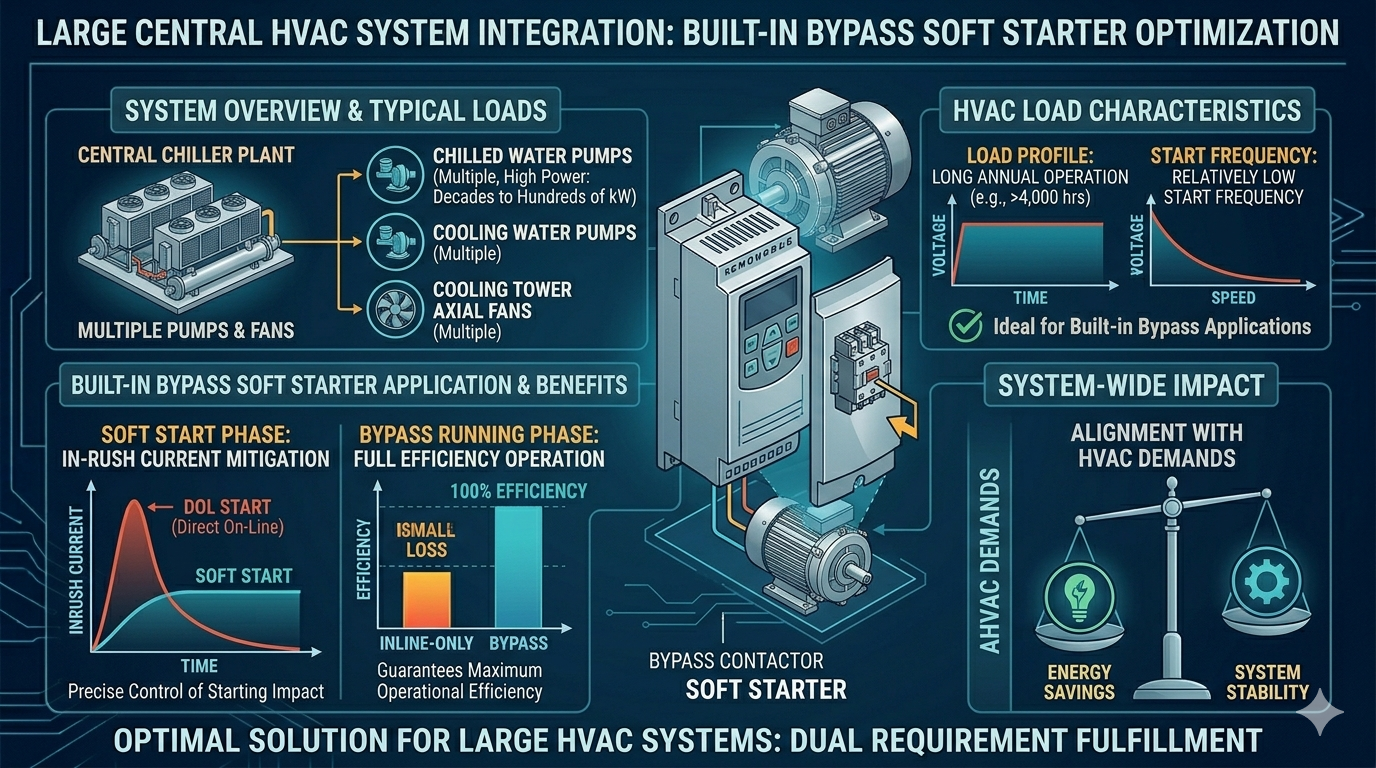

6.1 تكييف الهواء المركزي ومضخات المياه المبردة/التبريدية ومراوح برج التبريد

عادة ما تكون أنظمة تكييف الهواء المركزية الكبيرة مجهزة بمضخات مياه مبردة متعددة، ومضخات مياه تبريد، ومراوح محورية لبرج التبريد، بقدرة تتراوح من عشرات إلى مئات الكيلووات.

تتميز هذه الأحمال بساعات تشغيل سنوية طويلة (تتجاوز 4000 ساعة سنويًا في بعض ظروف العمل) وتردد بدء تشغيل منخفض نسبيًا، مما يجعلها مناسبة للغاية لتطبيق بادئ التشغيل الالتفافي المدمج.

إنه يتحكم بدقة في صدمة البداية أثناء التشغيل الناعم ويضمن التشغيل بكفاءة كاملة في الوضع الالتفافي، مما يلبي بشكل كامل المتطلبات المزدوجة لأنظمة تكييف الهواء المركزية للحفاظ على الطاقة والاستقرار.

تحليل سيناريوهات تطبيق التدفئة والتهوية وتكييف الهواء النموذجية

6.1 مضخات المياه المبردة/المكثفة ومراوح برج التبريد للتكييف المركزي

يتم عادةً تجهيز أنظمة تكييف الهواء المركزية واسعة النطاق بمضخات مياه مبردة متعددة ومضخات مياه مكثفة ومراوح تدفق محورية لبرج التبريد بقدرة تتراوح من عشرات إلى مئات الكيلووات.

تتميز هذه الأحمال بساعات تشغيل سنوية طويلة (أكثر من 4000 ساعة سنويًا في ظل ظروف العمل الجزئية) وتردد بدء وإيقاف منخفض نسبيًا، مما يجعلها مثالية لبادئ التشغيل الناعم المدمج. إنه يتحكم بدقة في تأثير البدء أثناء التشغيل الناعم ويضمن التشغيل بكفاءة كاملة في ظل وضع التشغيل الالتفافي، مما يلبي تمامًا المتطلبات المزدوجة لأنظمة تكييف الهواء المركزية لتوفير الطاقة والاستقرار التشغيلي.

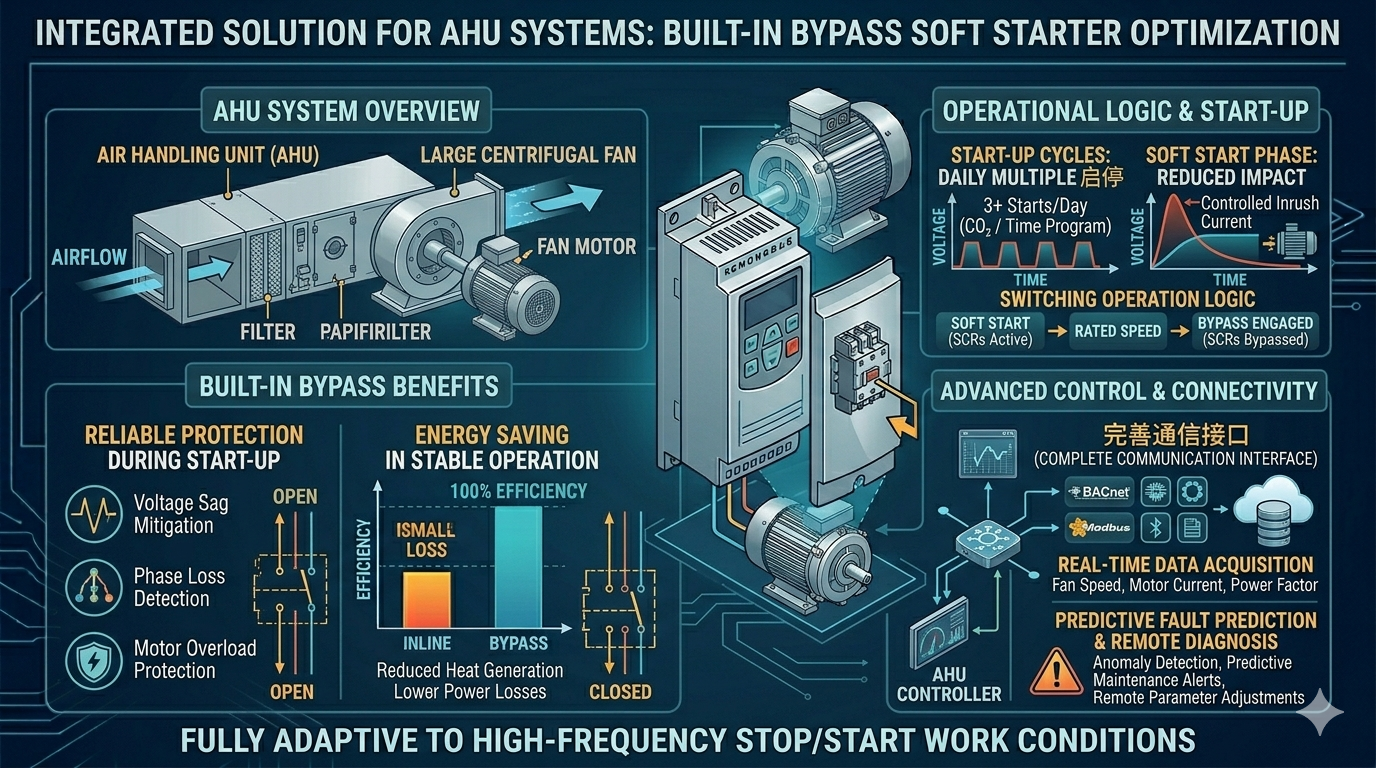

6.2 وحدة معالجة الهواء (AHU) ووحدة هواء المكياج (MAU)

يتم تجهيز وحدات معالجة الهواء بشكل عام بمراوح طرد مركزي كبيرة تتطلب بداية سلسة أثناء كل بدء تشغيل وإيقاف. في المباني التجارية، تبدأ أنظمة AHU وتتوقف عدة مرات يوميًا تحت التحكم التلقائي بناءً على تركيز ثاني أكسيد الكربون وجداول التوقيت.

يوفر بادئ التشغيل الالتفافي المدمج حماية موثوقة أثناء كل عملية بدء تشغيل ويعمل بكفاءة في استخدام الطاقة في وضع الالتفافية في ظل ظروف تشغيل ثابتة، ويتكيف بشكل مثالي مع ظروف العمل المتكررة لبدء التشغيل والتوقف. وفي الوقت نفسه، تمكن واجهة الاتصال كاملة الميزات وحدة التحكم AHU من الحصول على بيانات تشغيل المروحة في الوقت الفعلي، مما يدعم التنبؤ بالأخطاء والتشخيص عن بعد.

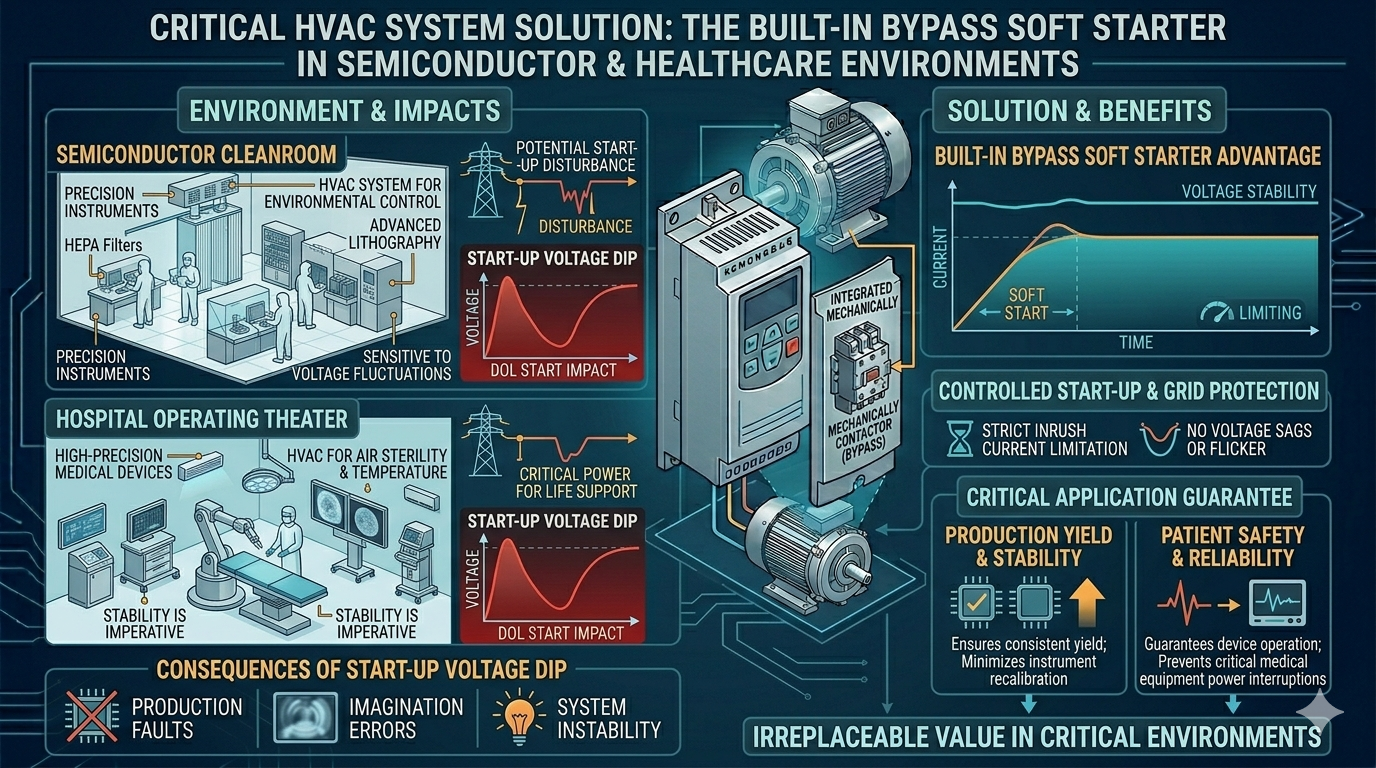

6.3 أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) في الغرف النظيفة والمباني الطبية

تفرض الغرف النظيفة في مصانع أشباه الموصلات وغرف العمليات في المستشفيات متطلبات صارمة للغاية على استقرار وموثوقية أنظمة التدفئة والتهوية وتكييف الهواء (HVAC). قد يتداخل أي وميض جهد ناتج عن صدمة البداية مع التشغيل العادي للأجهزة والمعدات الدقيقة.

يحد مشغل التشغيل الالتفافي المدمج بشكل صارم من تيار بدء التشغيل ويتجنب بشكل فعال خطر انخفاض جهد الشبكة، مما يوفر بيئة إمداد طاقة مستقرة للأجهزة الحساسة عالية الدقة. إنها تفتخر بقيمة تطبيق لا يمكن تعويضها في مثل هذه المرافق الحيوية.

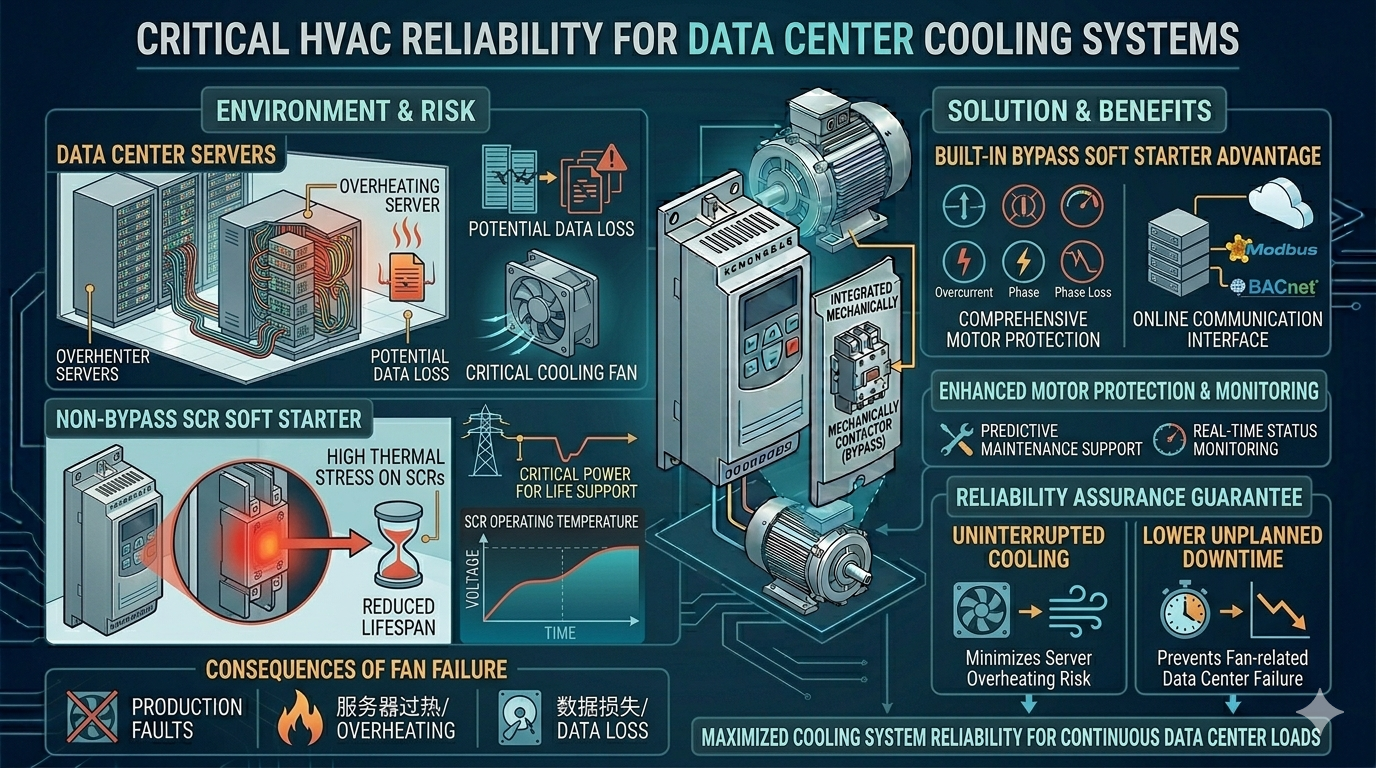

6.4 أنظمة تكييف الهواء الدقيقة في مراكز البيانات

تعمل مراكز البيانات في ظل ظروف الحمل العالي المستمر. قد يؤدي أي فشل في محركات المروحة في أنظمة التبريد إلى ارتفاع درجة حرارة الخادم وفقدان البيانات لاحقًا.

يتميز بضغط تشغيل أقل للمكونات - تعمل عملية الالتفافية على تقليل الحمل الحراري على الثايرستور بشكل فعال - ووظائف حماية شاملة للمحرك وواجهات اتصال للمراقبة عبر الإنترنت، كما يعمل مشغل الالتفافية الناعم المدمج على تحسين موثوقية أنظمة تبريد مركز البيانات بشكل كبير ويقلل من مخاطر التوقف غير المخطط له الناتج عن أعطال المحرك.

إرشادات اختيار الهندسة

7.1 مطابقة المعلمات الكهربائية الرئيسية

يجب أن يضمن اختيار بادئ التشغيل الالتفافي المدمج أولاً المطابقة الدقيقة للمعايير الكهربائية التالية:

• تيار التشغيل المقدر (في): يجب ألا يقل التيار المقنن للمشغل الناعم عن التيار المقدر لمحرك المروحة، مع هامش محجوز بنسبة 10% إلى 20% موصى به.
• جهد التشغيل المقدر: يجب أن يتطابق مع الجهد الاسمي لنظام إمداد الطاقة (على سبيل المثال 380 فولت، 660 فولت) ونطاق الجهد المسموح به.
• بدء تشغيل المعلمات المميزة: ضبط الجهد الأولي (40%~60%×موصى به من قبل الأمم المتحدة)، ووقت التعزيز (يوصى بـ 10 إلى 20 ثانية)، وإيقاف وقت التعزيز (إذا كان التوقف الناعم مطلوبًا) وفقًا لخصائص حمل المروحة.
• تنسيق حماية ماس كهربائى: تحقق من تنسيق حماية ماس كهربائى بين المبدئ الناعم وقواطع الدائرة أو الصمامات.

7.2 متطلبات بيئة التثبيت

إن التشغيل الموثوق لبادئ التشغيل الالتفافي المدمج له متطلبات واضحة لمحيط التثبيت، والتي يجب أخذها في الاعتبار بالكامل أثناء اختيار الطراز:

• درجة الحرارة المحيطة: نطاق درجة حرارة التشغيل القياسي بشكل عام هو -10 درجة مئوية إلى 40 درجة مئوية. مطلوب استخدام Deating أو معدات التبريد القسري للبيئات ذات درجة الحرارة الزائدة.
• الارتفاع: يجب تنفيذ خفض القدرة وفقًا لمواصفات الشركة المصنعة عندما يتجاوز الارتفاع 1000 متر، وعادةً ما يتم تقليل الطاقة بنسبة 1% لكل 100 متر ارتفاع.
• درجة الحماية: حدد مستوى حماية IP المناسب بناءً على ظروف الغبار والرطوبة في الموقع. يتم استخدام IP20 بشكل شائع داخل خزائن التحكم، بينما يُقترح IP55 أو أعلى للتركيب الخارجي.
• طريقة التثبيت: يلزم التثبيت الرأسي لضمان تبديد حرارة الحمل الحراري الطبيعي بسلاسة، مع ترك مسافة لا تقل عن 100 مم أعلى الجهاز وأسفله.

7.3 المقارنة الفنية والاقتصادية مع محركات التردد المتغيرة

في تطبيقات التدفئة والتهوية وتكييف الهواء (HVAC)، غالبًا ما يختار المستخدمون بين أجهزة التشغيل الناعمة ومحركات التردد المتغير (VFDs). وتتلخص السيناريوهات القابلة للتطبيق على النحو التالي:

تعتبر بادئات التشغيل الالتفافية المدمجة مثالية لأنظمة المروحة ذات السرعة الثابتة التي لا تتطلب تنظيم السرعة ولكنها تبدأ فقط في منع الصدمات والتشغيل الموفر للطاقة. تمثل تكلفة الشراء لمرة واحدة فقط 30%~50% من VFDs بنفس معدل الطاقة، وتتميز بتشغيل وصيانة أبسط وتداخل توافقي أقل.

على النقيض من ذلك، فإن VFDs مناسبة لظروف العمل ذات السرعات المتغيرة التي تتطلب ضبطًا دقيقًا للسرعة مثل أنظمة VAV أو السيناريوهات ذات المتطلبات البارزة لتوفير الطاقة حيث يكون معدل التحميل في كثير من الأحيان أقل من 75%.

بالنسبة لمعظم تطبيقات المراوح ذات السرعة الثابتة في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، توفر بادئات التشغيل الناعمة المدمجة التوازن الأمثل بين الأداء الفني والفوائد الاقتصادية.

ميزات المنتج لبادئ التشغيل الالتفافي المدمج Zhejiang NENA Electric Co., Ltd.

شركة Zhejiang NENA Electric Co., Ltd. متخصصة في البحث والتطوير وتصنيع تكنولوجيا التحكم في بدء التشغيل الناعم للمحرك. تدمج سلسلة بداية التشغيل الناعمة المدمجة التقنيات الدولية المتقدمة والخبرة الهندسية المحلية في الموقع، وتتميز بالمزايا الأساسية على النحو التالي:

هيكل متكامل للغاية تم دمج وحدة البداية الناعمة الرئيسية وموصل الالتفافية بشكل كبير في وحدة واحدة. تم تقليل حجمه الإجمالي بما يزيد عن 30% مقارنة بحلول الالتفافية الخارجية التقليدية، وهو ما يتناسب تمامًا مع تركيب خزانة التحكم القياسية.

خوارزمية التحكم المتقدمةمجهزة بخوارزمية التحكم في الطور التكيفي، فهي تعمل تلقائيًا على تحسين منحنى البداية وفقًا لخصائص الحمل الفعلية، مما يحقق أداء البدء الأمثل لأحمال عزم الدوران المربعة من نوع المروحة.

حماية شاملة للمحركات فهو يدمج أكثر من 11 نوعًا من وظائف الحماية للمحركات وشبكات الطاقة. يمكن لوظيفة ذاكرة الأخطاء المدمجة تسجيل أحدث 10 أحداث أخطاء، مما يسهل استكشاف الأخطاء وإصلاحها بسرعة والصيانة الروتينية.

تكوين الاتصالات القياسي وهو مجهز بمنفذ RS485 مدمج ويدعم بروتوكول Modbus RTU للوصول السلس إلى جميع أنظمة BAS/BMS السائدة. وحدات الاتصال الموسعة مثل PROFIBUS وBACnet متاحة أيضًا كخيارات.

القدرة على التكيف مع درجات الحرارة الواسعة إنه يعمل بثبات ضمن نطاق درجة الحرارة من -10 درجة مئوية إلى 50 درجة مئوية، مما يلبي متطلبات التركيب والتشغيل في المناطق المناخية المختلفة.

شهادات الجودة المعتمدة لقد حصل المنتج على شهادات CE وCCC وغيرها من الشهادات العالمية السائدة، ويتوافق تمامًا مع معايير IEC 60947-4-2، مما يضمن مبيعات مؤهلة وتطبيقًا موثوقًا به في جميع أنحاء العالم.

الاستنتاج

كإنجاز مهم في تطور تكنولوجيا التحكم في المحركات، يجمع مشغل التشغيل الالتفافي المدمج بشكل مثالي بين أداء حماية بدء التشغيل الناعم لبادئ التشغيل الناعم التقليدي وكفاءة التشغيل منخفضة الخسارة لموصلات الالتفافية، مما يحقق فوائد تآزرية تتجاوز التركيبة البسيطة.

بالنسبة لأنظمة مراوح التدفئة والتهوية وتكييف الهواء (HVAC)، يقدم هذا الحل التقني تحسينات شاملة في القيم الهندسية العملية على النحو التالي:

• إنه يقيد بشكل فعال بدء تدفق التيار إلى 2 ~ 5 أضعاف التيار المقنن، ويحمي البنية التحتية الكهربائية ويحسن تكوين قدرة المحول.
• إنه يقلل بشكل كبير من عزم دوران تأثير التشغيل الميكانيكي، مما يطيل عمر خدمة محامل المروحة والأحزمة والوصلات بنسبة 30% إلى 50%.
• يعمل وضع التشغيل الالتفافي على التخلص من فقدان الثايرستور في الحالة، مما يوفر حوالي 2% من استهلاك الطاقة مقارنةً بالمشغلات الناعمة عبر الإنترنت ويحقق فوائد رائعة في توفير الطاقة على المدى الطويل.
• يعمل التصميم المتكامل الشامل على تبسيط عملية البناء في الموقع، ويقلل من تعقيد خزانة التحكم ويقلل من نقاط الخطأ المحتملة.
• وهي مجهزة بواجهات اتصالات وفيرة، وهي تدعم التكامل المتعمق مع أنظمة BAS/BMS، مما يتيح تطوير المباني الذكية والتصنيع الذكي.

تم تقييمه من خلال الأداء الفني وتأثير توفير الطاقة والاقتصاد الهندسي وموثوقية النظام، حيث يبرز مشغل التشغيل الالتفافي المدمج كواحد من أكثر حلول التحكم في المحركات فعالية من حيث التكلفة لأنظمة مراوح التدفئة والتهوية وتكييف الهواء (HVAC) الحالية.

ستواصل شركة Zhejiang NENA Electric Co., Ltd. زيادة الاستثمار في أبحاث وتطوير المنتجات، وتوفير منتجات وحلول أكثر كفاءة وذكاء وموثوقية للتحكم في المحركات للعملاء المحليين والأجانب، وتعزيز التقدم في تقنيات توفير الطاقة عبر صناعة التدفئة والتهوية وتكييف الهواء (HVAC).

المراجع

[1] IEC 60947-4-2: مجموعة المفاتيح الكهربائية وأجهزة التحكم ذات الجهد المنخفض - الجزء 4-2: الموصلات ومشغلات المحركات - وحدات التحكم في محركات أشباه الموصلات المتناوبة وبادئ التشغيل. اللجنة الكهروتقنية الدولية، 2011.

[2] GB/T 21714-2008، المواصفات العامة للمبتدئين. إدارة التقييس في الصين.

[3] دليل ASHRAE - أنظمة ومعدات التدفئة والتهوية وتكييف الهواء (HVAC). الجمعية الأمريكية لمهندسي التدفئة والتبريد وتكييف الهواء، 2020.

[4] وانغ تشاوآن، ليو جينجون. إلكترونيات الطاقة (الطبعة الخامسة). الصين آلة الصحافة، 2009.

[5] تشو شياو تشون. التصميم والممارسة الهندسية لنظام أتمتة البناء. الصين للهندسة المعمارية والبناء الصحافة، 2017.

[6] أوتوميشن دايركت. مشغلات محرك التيار المتردد - نظرة عامة فنية. www.automationdirect.com، 2024.
