كيفية اختيار مشغل تشغيل مدمج مدمج للمحركات الحثية

شركة تشجيانغ NENA الكهربائية المحدودة

مجردة

في الأتمتة الصناعية الحديثة، يؤثر التحكم في بدء تشغيل المحركات الحثية بشكل مباشر على عمر خدمة المعدات، واستقرار الشبكة، وكفاءة الإنتاج. تجاوز مدمج بداية ناعمة ، كجهاز تحكم كهربائي يدمج وظائف البداية والتجاوز الناعمة، أصبح حل الاختيار السائد للمضخات والمراوح والضواغط والناقلات والتطبيقات الأخرى نظرًا لهيكلها المدمج وكفاءة الطاقة وسهولة التركيب. تتناول هذه المقالة بشكل منهجي طريقة اختيار بادئ التشغيل الالتفافي المدمج من أبعاد متعددة، بما في ذلك مبادئ العمل، والمعلمات الأساسية، وسيناريوهات التطبيق، وخطوات الاختيار، بهدف توفير إرشادات فنية عملية للمهندسين.

الكلمات الرئيسية: المحرك التعريفي؛ بداية ناعمة؛ تجاوز مدمج؛ طريقة الاختيار؛ التحكم في المحركات

مقدمة

تعد المحركات الحثية ذات التيار المتردد ثلاثية الطور من أكثر معدات القيادة استخدامًا في الإنتاج الصناعي. يمكن أن يصل تيار البدء المباشر (DOL) إلى 6-8 أضعاف التيار المقدر، مما يتسبب في صدمات شديدة للشبكة والمكونات الميكانيكية مثل آليات النقل والوصلات والأحزمة. وفي حين أن طرق البدء التقليدية ذات الجهد المنخفض (على سبيل المثال، ستار دلتا، والمحول الذاتي) تخفف من هذه المشكلات إلى حد ما، فإنها تعاني من عيوب متأصلة: صدمات التحويل الكبيرة، والتحكم المعقد، والمعلمات غير القابلة للتعديل.

تعمل أجهزة التشغيل الناعمة على حل هذه المشكلات بشكل أساسي عن طريق استخدام مقومات يتم التحكم فيها بالسيليكون (SCRs) لزيادة جهد المحرك بسلاسة. يقوم بادئ التشغيل الالتفافي المدمج تلقائيًا بإغلاق موصل الالتفافية بعد اكتمال التشغيل الناعم، مما يؤدي إلى توصيل المحرك مباشرة بالشبكة. يؤدي ذلك إلى التخلص من الفقد الحراري الناتج عن توصيل SCR المستمر وإطالة عمر خدمة مكونات الطاقة الرئيسية.

ومع ذلك، مع وجود مجموعة واسعة من المبتدئين الناعمين في السوق، فإن اختيار النموذج الصحيح بناءً على ظروف العمل الفعلية يعد أمرًا بالغ الأهمية لمهندسي الكهرباء.

مبدأ العمل للمبتدئين الالتفافيين المدمجين

2.1 مرحلة البداية الناعمة

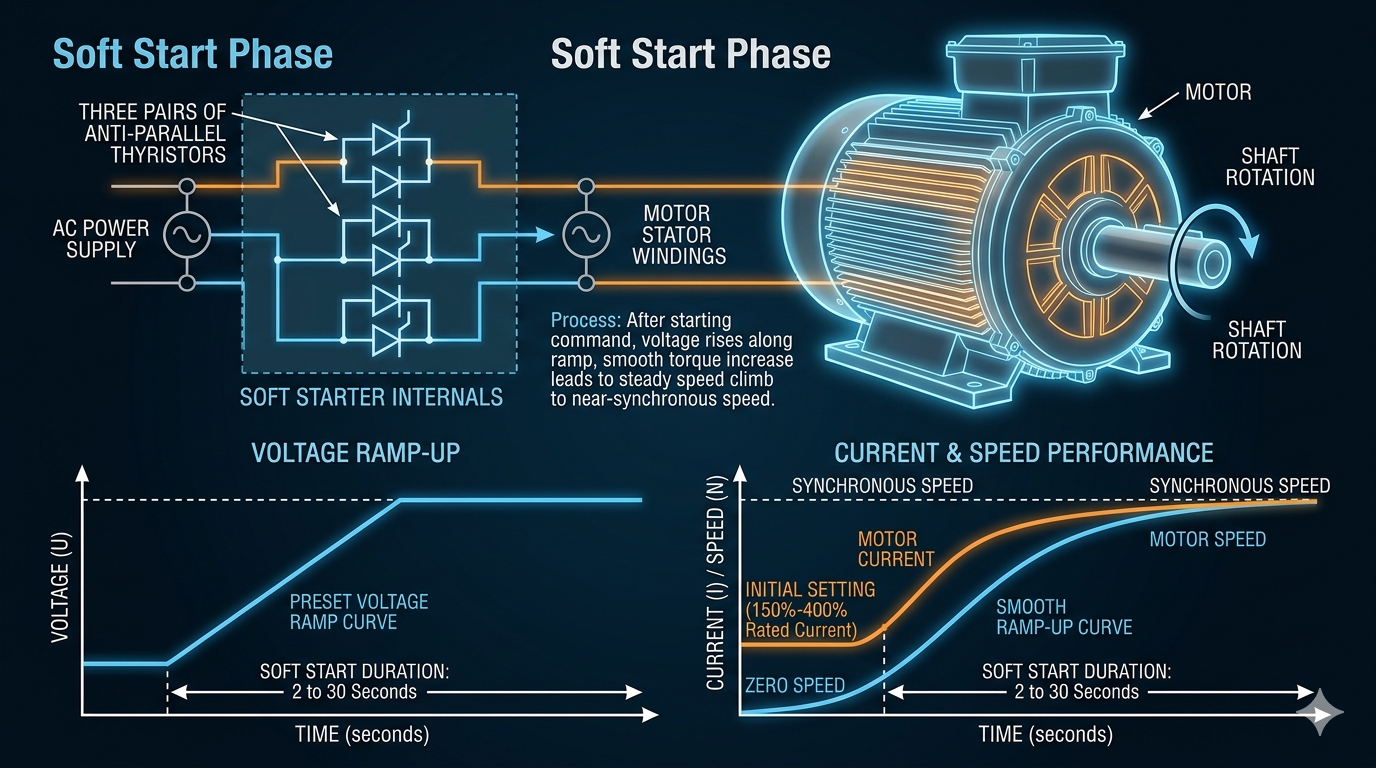

عند صدور أمر البدء، تعمل الأزواج الثلاثة من SCRs المضادة للتوازي داخل المشغل الناعم على زيادة الجهد المطبق تدريجيًا على ملف الجزء الثابت للمحرك باتباع ملف تعريف منحدر الجهد المحدد مسبقًا. يرتفع تيار المحرك بسلاسة من قيمة محددة أولية (عادةً 150%-400% من التيار المقنن)، ويزداد عزم الدوران ببطء، وترتفع السرعة إلى سرعة متزامنة تقريبًا. يمكن إكمال العملية بأكملها خلال 2 إلى 30 ثانية (اعتمادًا على خصائص التحميل والإعدادات).

2.2 تجاوز مرحلة التبديل

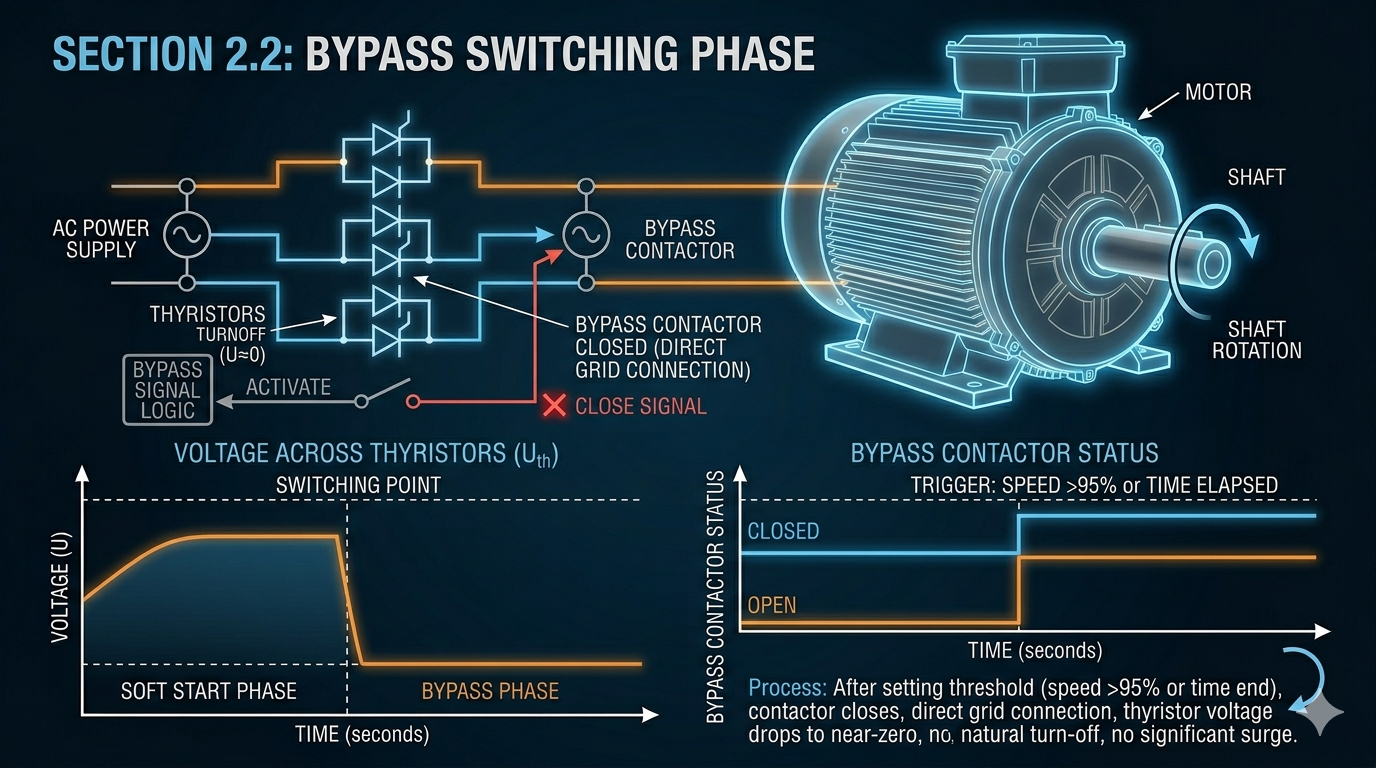

عندما تصل سرعة المحرك إلى عتبة محددة مسبقًا (عادةً > 95% من السرعة المقدرة) أو عندما ينتهي مؤقت البدء، يرسل المشغل الناعم إشارة قريبة إلى موصل الالتفافية المدمج. يتم إغلاق الموصل، مما يؤدي إلى توصيل ملفات المحرك ثلاثية الطور مباشرة بالشبكة. يقترب انخفاض الجهد عبر SCRs من الصفر، مما يؤدي إلى إيقاف تشغيلها وإزالتها من الدائرة. تتم عملية التبديل دون صدمة كبيرة.

2.3 مرحلة التشغيل العادي

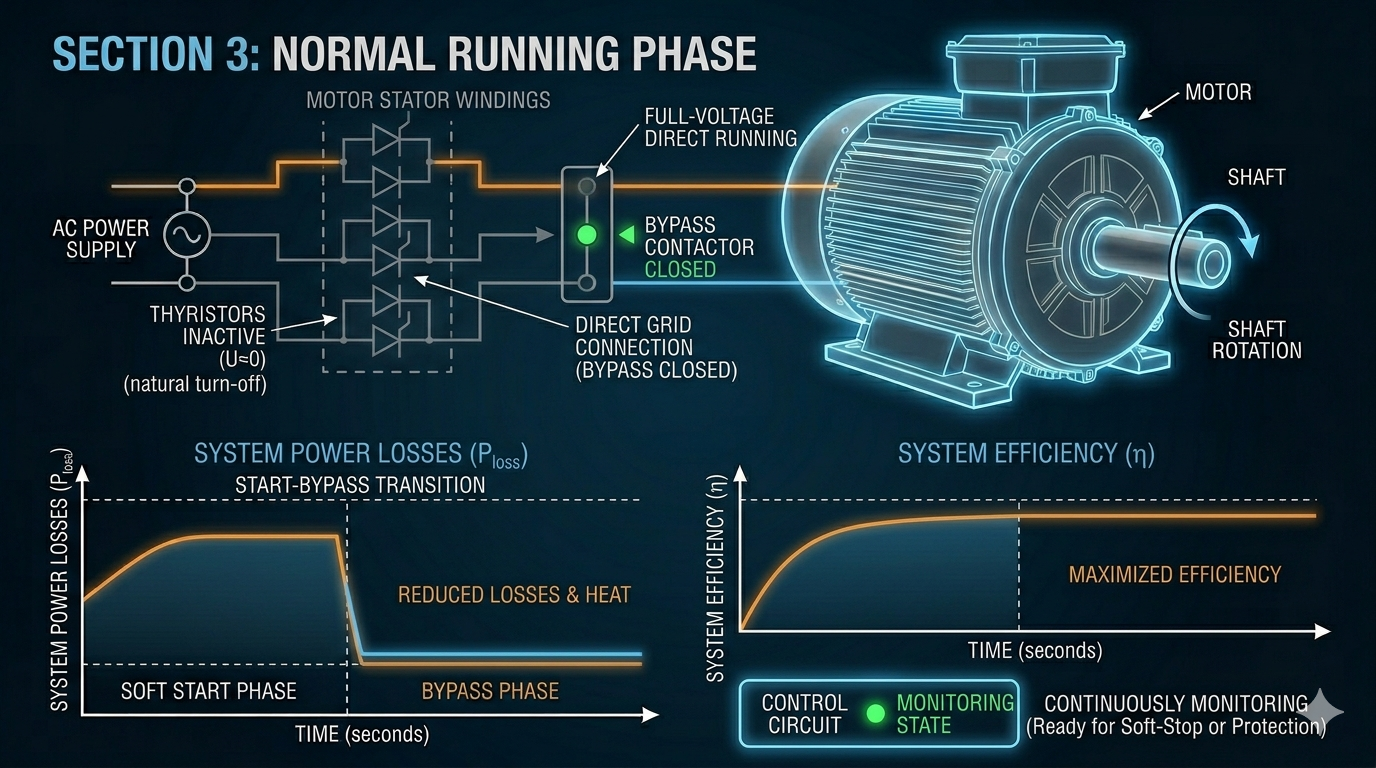

مع إغلاق الموصل الالتفافي، يعمل المحرك بجهد كامل. لم تعد الدائرة الرئيسية تمر عبر SCRs، مما يزيل الفقد الإضافي والحرارة الناتجة عن انخفاض جهد توصيل SCR (حوالي 1.5-2 فولت لكل جهاز)، مما يضمن كفاءة النظام المثلى. تظل حلقة التحكم الخاصة ببادئ التشغيل الناعم في حالة مراقبة، وجاهزة لتنفيذ إجراءات التوقف الناعم أو الحماية من الأخطاء.

2.4 مرحلة التوقف الناعم (اختياري)

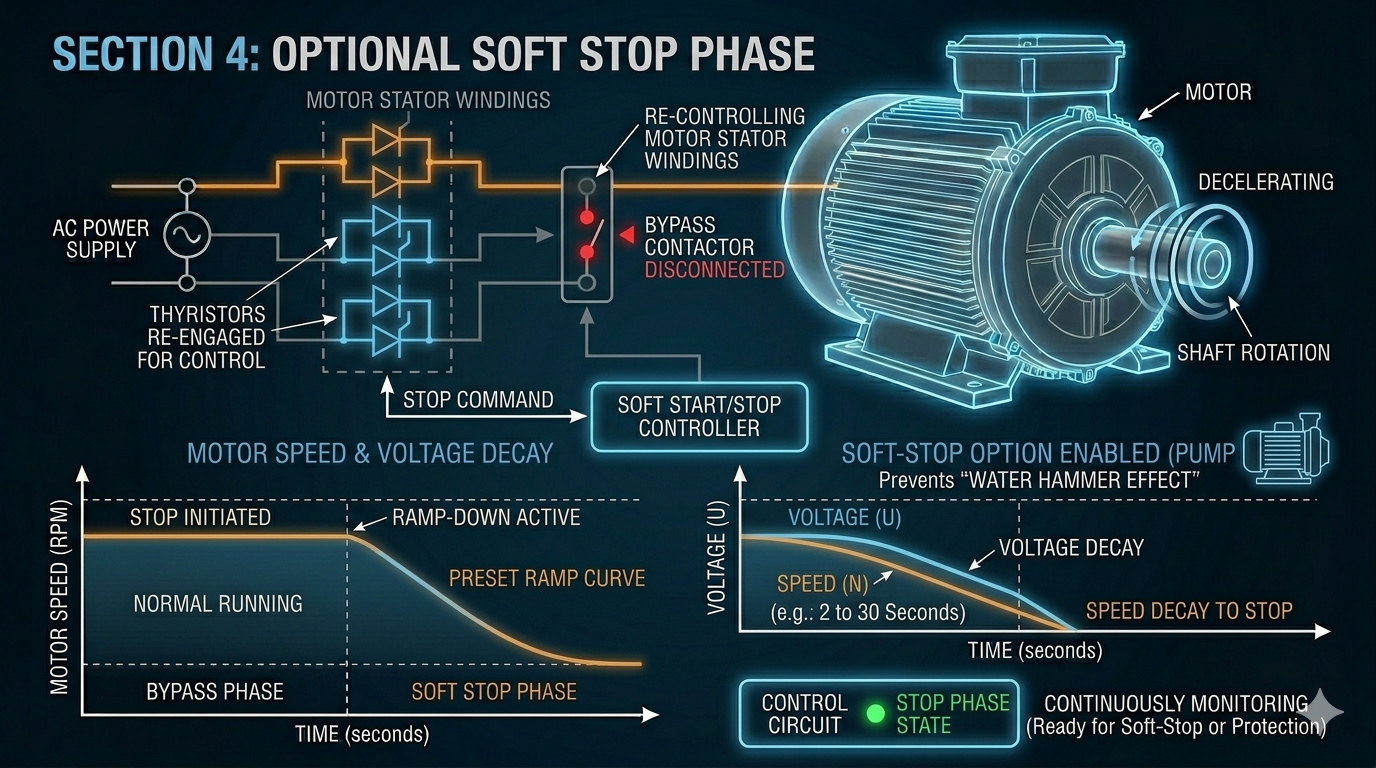

بالنسبة لتطبيقات مثل المضخات التي تتطلب الحماية ضد تأثيرات المطرقة المائية، يمكن تمكين وظيفة التوقف الناعم. عند صدور أمر الإيقاف، يتم فتح موصل الالتفافية، وتستأنف SCRs التحكم، مما يقلل بسلاسة جهد المحرك باتباع ملف تعريف المنحدر المحدد مسبقًا حتى يتوقف المحرك.

المقارنة: المدمج في مقابل المبتدئين الالتفافية الخارجية

قبل الاختيار، يجب على المهندسين توضيح الاختلافات الأساسية بين حلول الالتفافية المدمجة والتجاوزات الخارجية للتأكد من مدى ملاءمتها للمشروع.

الاستنتاج: بالنسبة للتطبيقات التي تبلغ قدرتها المقدرة 630 كيلووات أو أقل، ولا توجد متطلبات خاصة للتكرار، ومساحة تركيب محدودة، فإن مشغل التشغيل الالتفافي المدمج هو الخيار الأمثل.

تفسير ومطابقة بيانات لوحة المحرك التعريفي

يجب أن يعتمد اختيار بداية التشغيل الناعمة على لوحة اسم المحرك. يوجد أدناه دليل لتفسير المعلمات الرئيسية.

4.1 الطاقة المقدرة (كيلوواط) والتيار المقدر (A)

يجب أن لا يقل التيار المقنن لبادئ التشغيل الناعم عن التيار المقنن للمحرك. لاحظ أن التيار المقدر للمبتدئين الناعمين يشير إلى القدرة الحالية المستمرة لموصل الالتفافية، وليس SCRs. توصيات عامة:

• الخدمة القياسية (تحميل خفيف، تشغيل متكرر): تيار مقنن ناعم ≥ تيار مقنن للمحرك × 1.0
• الخدمة الشاقة (القصور الذاتي العالي، البداية الصعبة): تيار مقنن ناعم ≥ تيار مقنن للمحرك × 1.25～1.5
• مرات البدء المتكررة (≥5 مرات/ساعة): يتم تخفيض المعدل وفقًا لمنحنى تخفيض السرعة الخاص بالشركة المصنعة.

4.2 الجهد المقنن (فولت)

يجب أن تتطابق بدقة مع جهد الشبكة. تصنيفات الجهد المنخفض الشائعة: 220 فولت/380 فولت/660 فولت/1140 فولت (التيار المتردد). يجب أن يغطي نطاق جهد التشغيل لبادئ التشغيل الناعم ±10% من تقلب جهد الشبكة الفعلي.

4.3 أقطاب المحرك ونوع الحمولة

تتطلب خصائص الحمل المختلفة عزم دوران مختلفًا بشكل كبير.

• مضخات الطرد المركزي، المراوح: يزداد عزم الدوران مع مربع السرعة، ومقاومة بدء التشغيل منخفضة، وتيار بدء التشغيل منخفض (تيار مقنن 2-3×). وضع منحدر الجهد مناسب.
• مضخات الإزاحة الإيجابية (المسمار، المكبس): عزم دوران ثابت، مقاومة عالية لبدء التشغيل، تتطلب عزم دوران أولي مرتفع. يوصى بوظائف التحكم في عزم الدوران أو بدء التشغيل.
• الضواغط: مقاومة بداية متوسطة، وتتطلب تسارعًا سلسًا. يوصى بوضع الحد الحالي.
• الناقلات، الخلاطات: القصور الذاتي العالي، وقت البدء الطويل. تحقق من السعة الحرارية للمبتدئين.

4.4 بداية الفصل

تحدد المواصفة القياسية إيك 60947-4-2 فئات البداية (على سبيل المثال، CLASS 10، وCLASS 20، وCLASS 30)، التي تتوافق مع قدرات التراكم الحراري المختلفة وأوقات البدء المسموح بها. اختر بناءً على مدة البدء الفعلية.

معلمات التحديد الأساسية للمبتدئين الالتفافيين المدمجين

5.1 بدء المضاعف الحالي (أي)

النطاق الحالي المسموح به هو عادة 1.5-5 × التيار المقنن (أي). حدد حدًا معقولًا لضمان عزم الدوران الكافي مع الالتزام بحدود انخفاض جهد الشبكة (عادةً ≥15%).

5.2 وقت التكثيف

يوازن بين عاملين: قصير جدًا = تيار تدفق مرتفع؛ طويل جدًا = حرارة SCR مفرطة. النطاق النموذجي: 5-20 ثانية؛ ما يصل إلى 30 ثانية للخدمة الشاقة (التحقق من السعة الحرارية).

5.3 تجاوز تصنيف المقاولين

يجب أن يتطابق التيار المقدر لموصل الالتفافية المدمج مع تيار المحرك. يجب أن يفي عمرها الافتراضي (الكهربائي والميكانيكي) بالمتطلبات التشغيلية. تستخدم الموديلات عالية الجودة موصلات صناعية من فئة AC-3 بعمر كهربائي يزيد عن 1,000,000 عملية.

5.4 وظائف الحماية

يجب أن تشتمل البداية الناعمة عالية الجودة على ما يلي:

• الحماية من التحميل الزائد: استنادًا إلى نموذج التراكم الحراري، يمنع المحرك من العمل في ظل ظروف التحميل الزائد المستمرة.
• حماية من فقدان الطور / عدم توازن الطور: يكتشف الاختلالات في التيار أو الجهد ثلاثي الطور، مما يمنع المحرك من العمل في وضع أحادي الطور.
• حماية من انخفاض الجهد/الجهد الزائد: مراقبة الحالات الشاذة في جهد مصدر الطاقة.
• الحماية من الأخطاء الأرضية (نماذج مختارة): تكتشف أخطاء العزل بين المحرك والأرض.
• حماية الدوار المقفل: يكتشف حالة التوقف (فشل السرعة في الارتفاع) أثناء عملية بدء تشغيل المحرك.
• حماية مهلة بدء التشغيل: يقوم برحلات الدائرة تلقائيًا إذا لم تكتمل عملية بدء التشغيل خلال المهلة الزمنية المحددة.

5.5 واجهات الاتصال والتحكم

تفرض أنظمة الأتمتة الصناعية الحديثة متطلبات صارمة بشكل متزايد على قدرات الاتصال للمبتدئين:

• التحكم المحلي: أزرار اللوحة والشاشات الرقمية
• جهاز التحكم عن بعد: المحطات الخارجية (المدخلات / المخرجات الرقمية)
• Fieldbus: Modbus RTU (RS-485)، PROFIBUS-DP، DeviceNet، EtherNet/IP، وما إلى ذلك، مما يسهل التكامل السلس مع أنظمة PLC/SCADA
• النسخ الاحتياطي للمعلمات: تدعم بعض المنتجات المتطورة استنساخ المعلمات أو تخزين بطاقة SD، مما يبسط عملية تشغيل الدفعات واستبدال الصيانة

بيئة التثبيت وتقييم IP

تعتمد العملية الموثوقة على الظروف البيئية.

درجة الحرارة المحيطة: -10 درجة مئوية ~ 40 درجة مئوية. ديراتي 2%/درجة مئوية فوق 40 درجة مئوية.

الارتفاع: خفض السرعة 1%/100 متر فوق 1000 متر. فوق 2000 متر، استخدم نماذج عالية الارتفاع أو التبريد القسري.

تصنيف IP (IEC 60529):

• IP20: الخزانات الداخلية (حماية الأصابع).
• IP55: البيئات الخارجية/المتربة/الرطبة (محمية من الغبار، مقاومة للرذاذ).
• IP65/IP66: بيئات الغسيل.
• التبريد: السماح بخلوص أكبر من أو يساوي 100 مم أعلى/أسفل. تأكد من تهوية الخزانة.

حالات التطبيق

الحالة 1: مضخة المياه (إمدادات المياه البلدية)

المحرك: 132 كيلووات، 250 أمبير، 380 فولت، مضخة طرد مركزي، 6-8 مرات تشغيل/يوم.

المتطلبات: توقف ناعم (مطرقة مائية)، Modbus.

التحديد:

نموذج ≥250A (على سبيل المثال، 300A).

2.5 × أي تيار البدء، منحدر 8-12 ثانية.

توقف ناعم 8-15 ثانية.

واجهة RS-485/Modbus.

IP55 للخزانة الخارجية.

الحالة 2: المروحة (التهوية الصناعية)

المحرك: 75 كيلووات، 142 أمبير، 380 فولت، مروحة طرد مركزي ذات قصور ذاتي عالي، 2-3 مرات تشغيل/تغيير.

المتطلبات: ضوضاء منخفضة، بداية بدون صدمات.

التحديد:

منحدر 15-20 ثانية.

2.0–2.5×أي بداية التيار، منحدر الجهد.

ركلة البداية للاحتكاك الساكن.

≥142A (على سبيل المثال، 160A).

الحالة 3: الناقل (التعدين)

المحرك: 250 كيلووات، 475 أمبير، 660 فولت، ناقل للخدمة الشاقة، بداية تحميل كامل.

المتطلبات: التحكم في عزم الدوران، مانع للانزلاق.

التحديد:

نموذج 660 فولت.

وضع تعزيز عزم الدوران.

4.0–4.5×أي بداية التيار، منحدر 20-30 ثانية.

تصنيف 550 أمبير أو 630 أمبير (1.2–1.3× معدل الخفض).

بداية ناعمة مقابل محرك التردد المتغير (VFD)

توصية: اختر مشغل تشغيل ناعم مدمج للتشغيل بسرعة ثابتة. اختر VFD إذا كان تعديل السرعة المستمر مطلوبًا.

9. الشهادة والامتثال

يجب أن تمتثل المبتدئين الصناعيين لما يلي:

IEC 60947‑4‑2

GB/T 21697 (الصين)

CE: لفد 2014/35/الاتحاد الأوروبي، إي إم سي 2014/30/الاتحاد الأوروبي

UL/CSA (أمريكا الشمالية)

بنفايات

10. قائمة التحقق من الاختيار

بيانات المحرك: الطاقة، الجهد، التردد، التيار، عامل القدرة، العزل، IP.

ملف تعريف التحميل: النوع، عزم الدوران، البدء/الساعة، التوقف الناعم مطلوب، بدء التحميل الكامل.

ظروف الشبكة: الجهد، سعة الدائرة القصيرة، التوافقيات، الحد الأقصى المسموح به لانخفاض الجهد.

البيئة: درجة الحرارة، الارتفاع، الرطوبة/الغبار، IP، التركيب.

التحكم: محلي/عن بعد، اتصال (Modbus/PROFIBUS/EtherNet)، I/O، مدخل PTC.

الامتثال: CE/UL/CCC، والقوانين المحلية.

الاستنتاج

توفر مشغلات التشغيل الناعمة المدمجة تكاملاً عاليًا وكفاءة في استخدام الطاقة وسهولة الصيانة. يضمن الاختيار الصحيح التشغيل الآمن والموثوق، ويطيل عمر المعدات، ويقلل تكاليف دورة الحياة.

تبدأ عملية الاختيار العلمي بتحليل المحرك والحمل، تليها اعتبارات الشبكة والبيئة والتحكم وإصدار الشهادات. يوصى بالتعاون الوثيق مع الشركات المصنعة المحترفة لتحقيق الأداء الفني والاقتصادي الأمثل.

تقدم شركة Zhejiang NENA Electric Co., Ltd. خط إنتاج بقدرة 7.5 كيلووات إلى 630 كيلووات مع حماية واتصالات شاملة، معتمدة من قبل CE/GB، لمعالجة المياه والتدفئة والتهوية وتكييف الهواء (HVAC) والكيماويات والتعدين والمعادن. اتصل بمهندسينا للحصول على الدعم.
