سيناريوهات تطبيق صناعة محول التردد - القوة الدافعة الأساسية للصناعة الحديثة

مجردة

كجهاز أساسي في الأتمتة الصناعية الحديثة، محول التردد تتيح محركات VFD التحكم الدقيق في سرعة المحرك وتستخدم على نطاق واسع في التصنيع والطاقة والهندسة البلدية والنقل والتدفئة والتهوية وتكييف الهواء (HVAC) والعديد من القطاعات الأخرى. توضح هذه الوثيقة سيناريوهات التطبيق الرئيسية لـ VFDs، وتحلل قيمتها في توفير الطاقة، وتحسين العمليات، وموثوقية النظام، وتناقش اتجاهات التطوير المستقبلية.

المقدمة: المبادئ الفنية والقيمة الإستراتيجية

محول التردد هو جهاز إلكتروني للطاقة يقوم بتحويل طاقة التيار المتردد ذات التردد الثابت إلى خرج تيار متردد متغير التردد ومتغير الجهد. من خلال تحويل AC-DC-AC، فإنه يتيح التحكم السلس والمستمر في سرعة المحرك.

المزايا الرئيسية:

• توفير كبير في الطاقة
• التحكم الدقيق في العملية
• إطالة عمر المعدات من خلال وظائف التشغيل الناعم
• ميزات الحماية الشاملة
• التكامل الذكي مع بروتوكولات الاتصالات الصناعية

التصنيع الصناعي

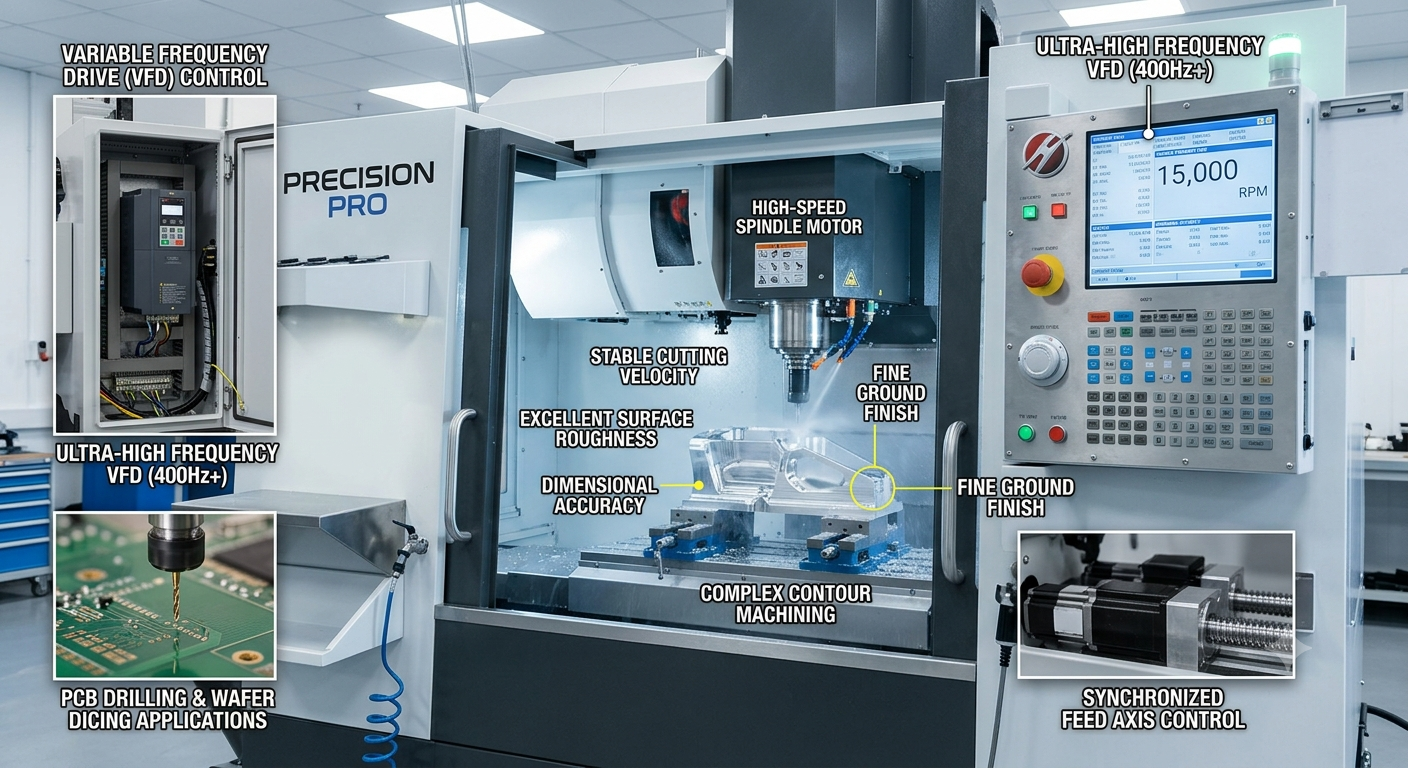

2.1 الأدوات الآلية والمعالجة الدقيقة

يتم استخدام VFDs على نطاق واسع في آلات CNC، ومراكز التصنيع، ومعدات الطحن لتوفير تنظيم السرعة بدون خطوات والحفاظ على دقة القطع.

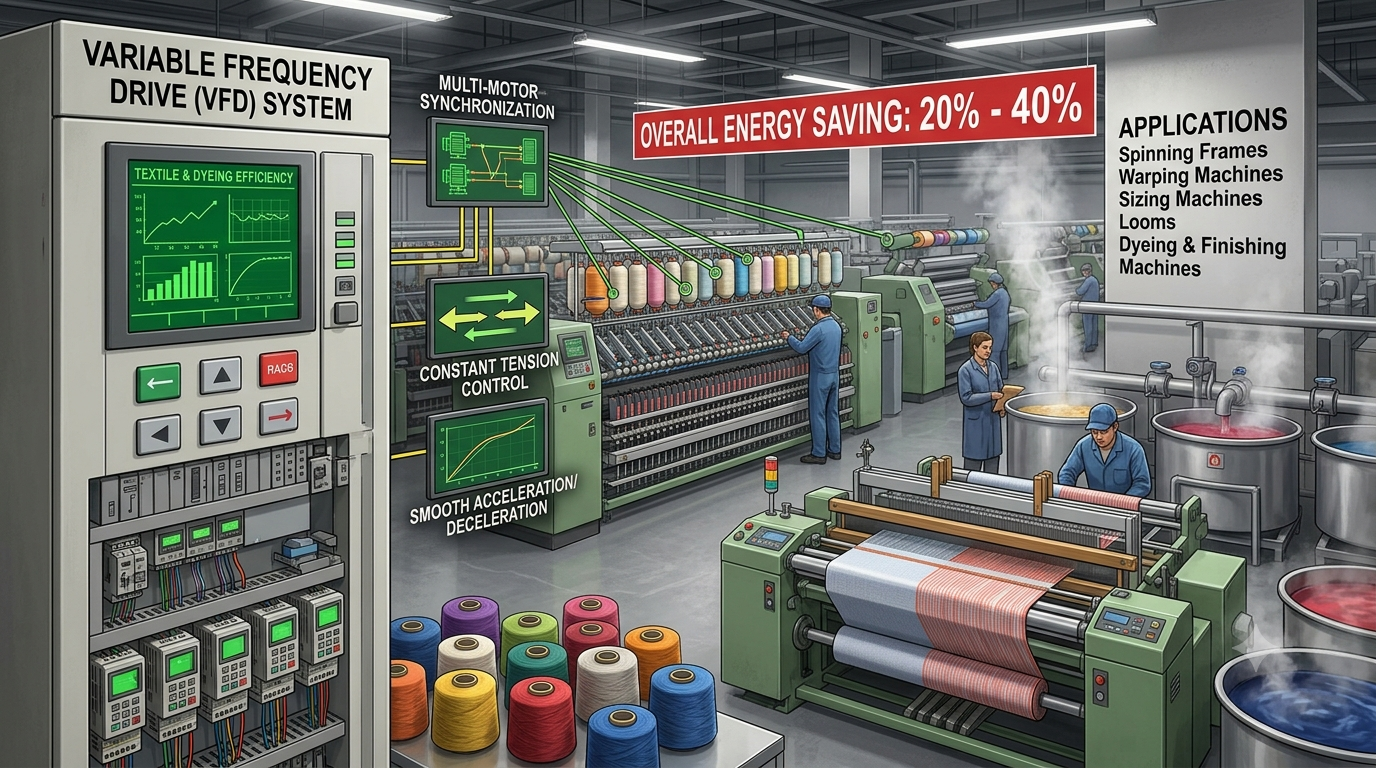

2.2 صناعة النسيج والصباغة

تتضمن عمليات النسيج - بما في ذلك الغزل والنسيج والصباغة - سير عمل طويل وإجراءات معقدة، مما يضع متطلبات عالية للغاية على مزامنة السرعة والتحكم في التوتر عبر كل مرحلة. يتم نشر محركات التردد المتغير (VFDs) على نطاق واسع في معدات مثل آلات الغزل، وآلات تزييفها، وآلات التحجيم، والأنوال، وآلات الصباغة لتسهيل الوظائف التالية:

• تحكم متزامن متعدد المحركات: يضمن تنسيق السرعة عبر جميع المراحل - بدءًا من الدوران وحتى النسيج - وبالتالي يمنع تكسر الغزل والتوتر غير المتساوي.
• التحكم المستمر في لف التوتر: يقوم تلقائيًا بضبط سرعة المحرك أثناء عملية اللف استجابةً للتغيرات في قطر اللفة، مما يحافظ على التوتر المستمر ويعزز جودة المنتج.
• التسريع والتباطؤ السلس: يقلل من الأضرار التي تلحق بالمواد النسيجية أثناء مراحل بدء التشغيل وإيقاف التشغيل، وبالتالي تقليل معدل الخردة.

وفيما يتعلق بالحفاظ على الطاقة، فإن شركات النسيج عادة ما تكون مستهلكة رئيسية للكهرباء؛ إن الاعتماد الواسع النطاق لتكنولوجيا التحكم في السرعة ذات التردد المتغير يمكن أن يقلل من استهلاك الطاقة الإجمالي بنسبة 20% إلى 40%، مما يؤدي إلى فوائد اقتصادية كبيرة.

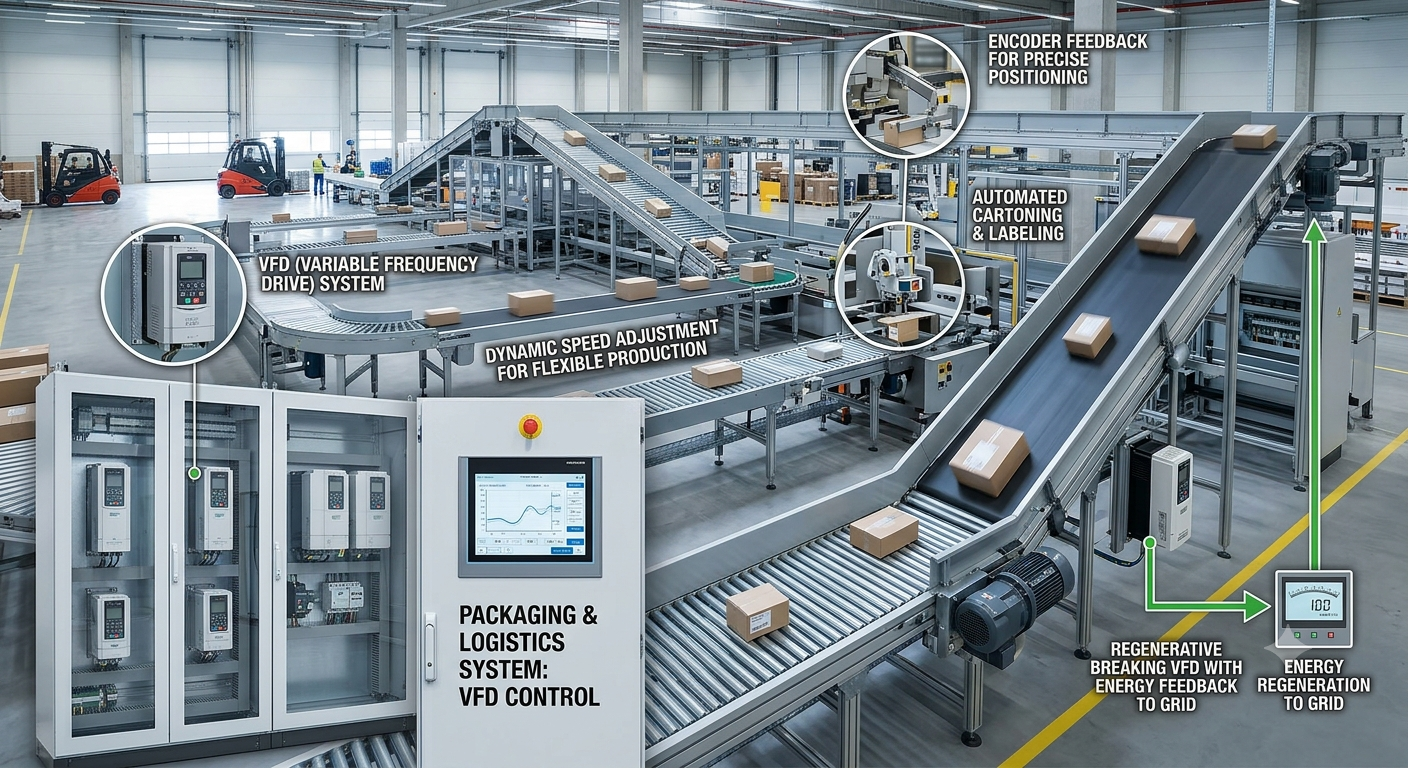

2.3 التغليف والنقل اللوجستي

في خطوط إنتاج التعبئة والتغليف وأنظمة التخزين اللوجستية، ومحركات التردد المتغير (VFDs)، وناقلات حزام الطاقة، والناقلات الدوارة، وأنظمة الفرز؛ ومن خلال ضبط سرعات النقل ديناميكيًا استنادًا إلى القدرة الإنتاجية للعمليات الأولية، فإنها تتيح التصنيع المرن. علاوة على ذلك، باستخدام ردود فعل التشفير، تتحكم محركات الأقراص هذه بدقة في مواضع البدء والتوقف للمواد، وبالتالي تلبية متطلبات العمليات الآلية مثل تعبئة الكرتون ووضع العلامات عليه. أثناء عمليات النقل أو الكبح على المنحدرات، يمكن أيضًا لأجهزة VFD المجهزة بقدرات التغذية المرتدة للطاقة أن تعيد الطاقة الكهربائية المتجددة إلى شبكة الطاقة، وبالتالي تقليل تكاليف التشغيل بشكل أكبر.

الطاقة والمرافق

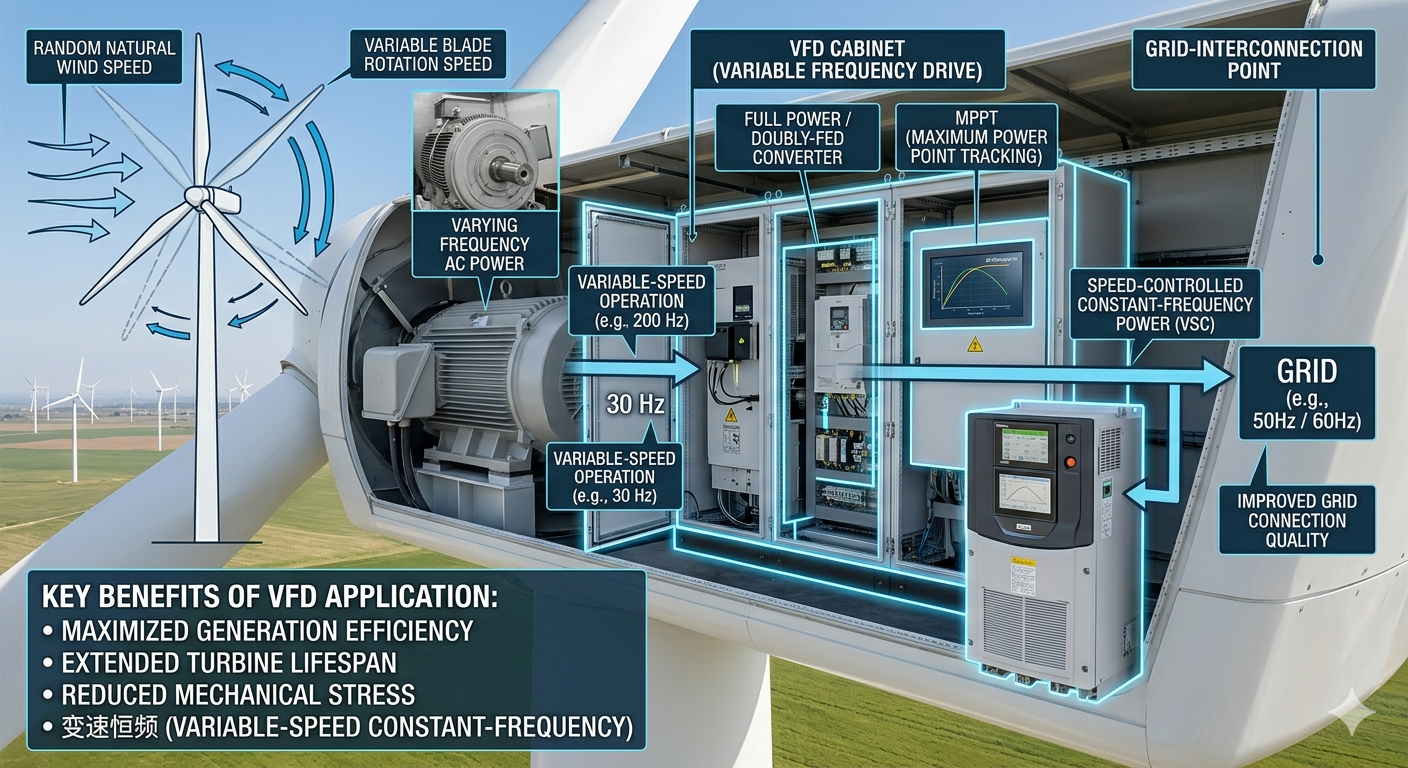

3.1 توليد طاقة الرياح

يمثل توليد طاقة الرياح أحد سيناريوهات التطبيق الأكثر أهمية لمحركات التردد المتغير (VFDs). ونظرًا للطبيعة العشوائية لسرعات الرياح الطبيعية، فإن سرعة دوران ريش توربينات الرياح لا يمكن أن تظل ثابتة؛ وبالتالي، فإن VFDs - عادة محولات الطاقة الكاملة أو المحولات ذات التغذية المزدوجة - لا غنى عنها لتحويل التردد المتغير لمخرج المولد إلى طاقة تردد المرافق التي تتوافق مع معايير الشبكة. تتيح هذه العملية "تتبع الحد الأقصى لنقطة الطاقة" (MPPT)، وبالتالي زيادة كفاءة توليد الطاقة عبر النطاق الكامل لسرعات الرياح. لقد مكّن تكامل VFDs توربينات الرياح الحديثة من تحقيق التشغيل "بسرعة متغيرة وتردد ثابت". وهذا لا يعزز كفاءة استخدام طاقة الرياح فحسب، بل يعمل أيضًا على تحسين جودة تكامل الشبكة بشكل فعال، ويخفف من أحمال الصدمات الميكانيكية على نظام النقل، ويطيل عمر الخدمة الإجمالي لتوربينات الرياح.

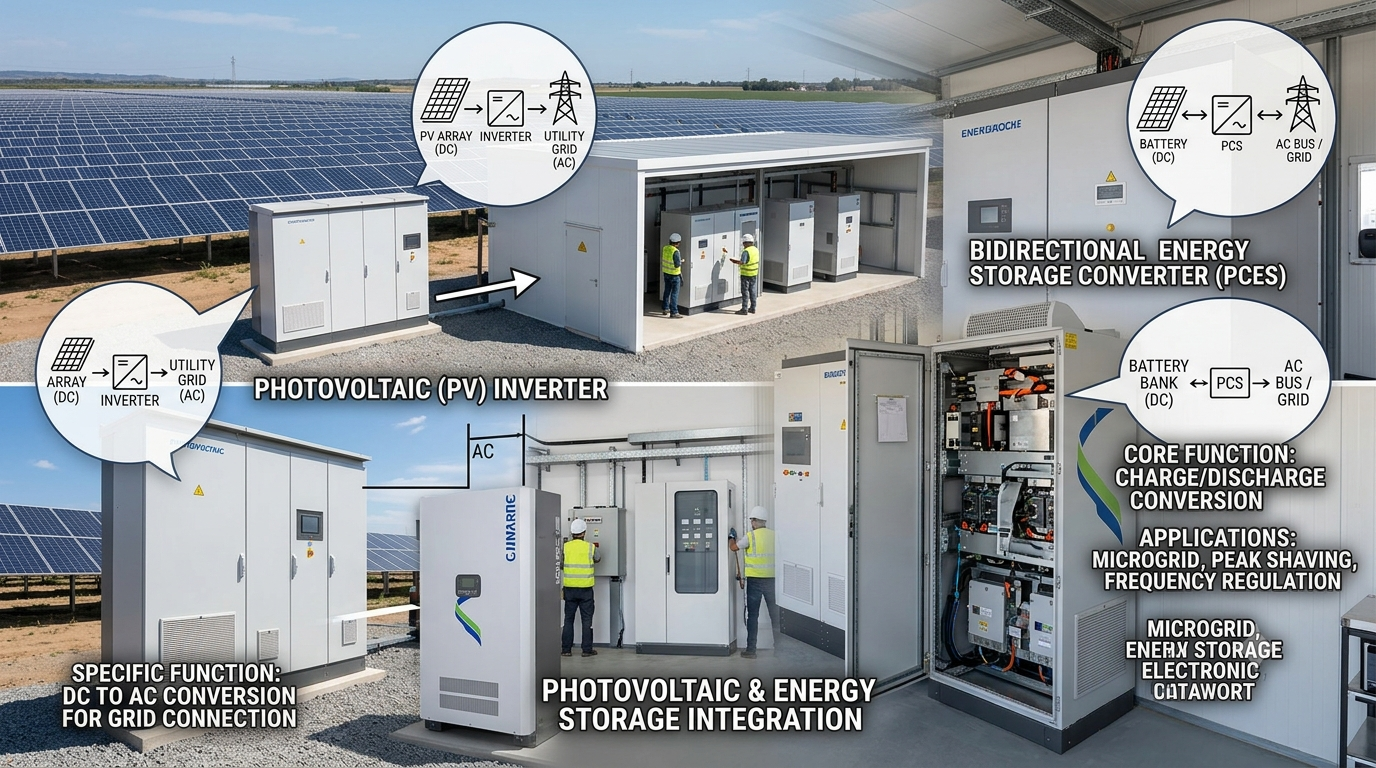

3.2 أنظمة تخزين الطاقة الكهروضوئية والطاقة

في أنظمة توليد الطاقة الكهروضوئية المرتبطة بالشبكة، يقوم العاكس (نوع من أجهزة تحويل التردد بوظائف محددة) بتحويل التيار المباشر (DC) الناتج عن الألواح الكهروضوئية إلى تيار متردد (AC) لدمجه في شبكة الطاقة. في تطبيقات تخزين الطاقة، يقوم العاكس ثنائي الاتجاه - المعروف أيضًا باسم نظام تحويل الطاقة (PCS) أو محول تخزين الطاقة - بتنفيذ مهمة مزدوجة الوظيفة تتمثل في كل من الشحن والتفريغ؛ إنه بمثابة عنصر حاسم في بناء الشبكات الصغيرة وأنظمة الحلاقة القصوى وتنظيم التردد.

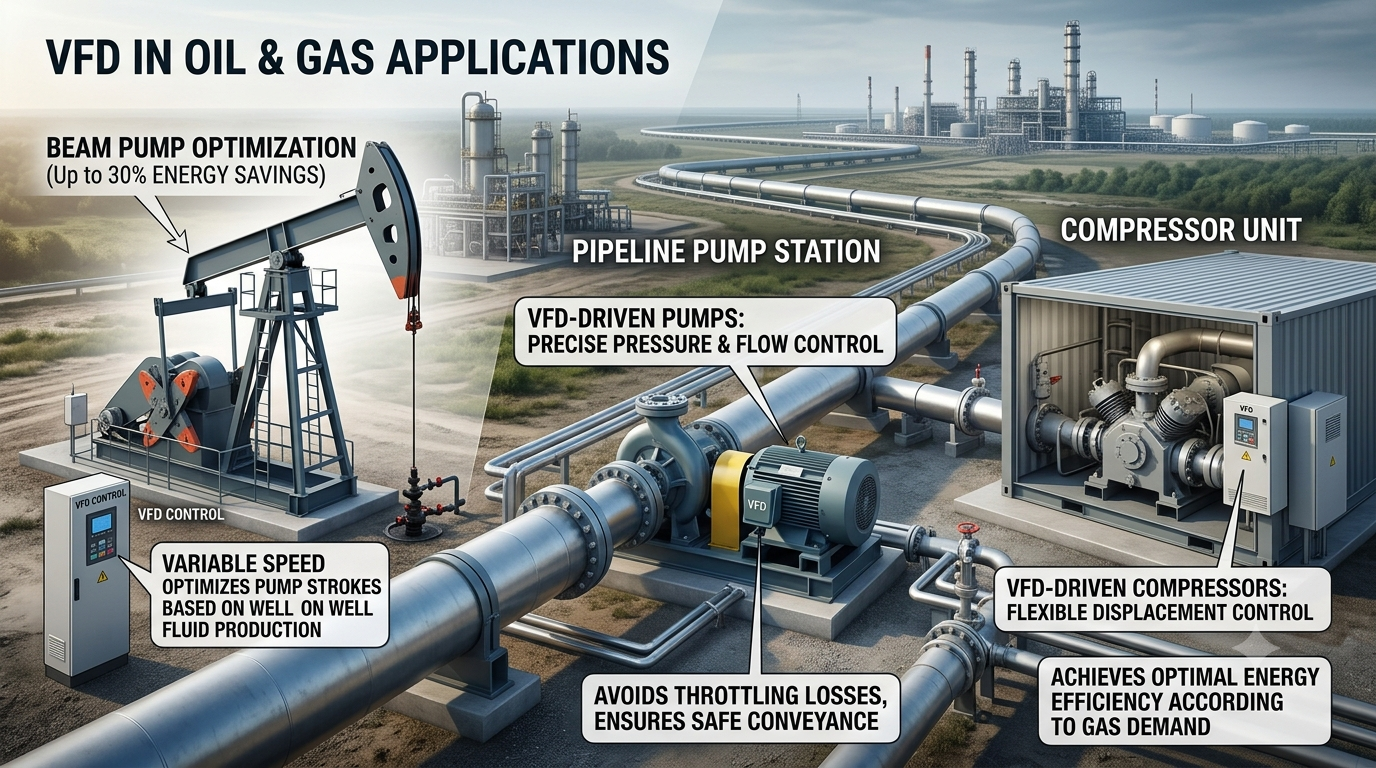

3.3 استخراج النفط والغاز ونقلهما

في صناعة البتروكيماويات، تُستخدم محركات التردد المتغير (VFDs) بشكل أساسي في التطبيقات الأساسية مثل التعديلات التحديثية الموفرة للطاقة لوحدات ضخ النفط، فضلاً عن تشغيل المضخات والضواغط المعززة في خطوط الأنابيب لمسافات طويلة. تعاني وحدات الضخ التقليدية ذات العوارض من انخفاض الكفاءة؛ ومع ذلك، من خلال اعتماد تقنية VFD، يمكن تحسين معدل شوط الضخ تلقائيًا استنادًا إلى حجم إنتاج السائل الفعلي، مما يؤدي إلى معدل توفير كهرباء إجمالي يتجاوز 30%. بالنسبة لمضخات خطوط الأنابيب، يتيح التحكم في VFD التنظيم الدقيق لضغط النقل ومعدل التدفق، وبالتالي ضمان السلامة التشغيلية مع القضاء في نفس الوقت على خسائر الاختناق. علاوة على ذلك، تتيح VFDs للضواغط إمكانية التعديل المرن لقدرة الإزاحة استجابة لطلب الغاز، وبالتالي تحقيق التشغيل الأمثل الموفر للطاقة.

معالجة المياه والهندسة البلدية

4.1 أنظمة إمدادات المياه في المناطق الحضرية

تعد محطات الضخ المعززة الثانوية داخل محطات المياه الحضرية بمثابة مثال جوهري لتطبيق تقنية محرك التردد المتغير (VFD). تعمل المضخات التقليدية ذات السرعة الثابتة على تنظيم ضغط المياه عن طريق خنق التدفق عبر الصمامات، مما يؤدي إلى تبديد قدر كبير من الطاقة الكهربائية بشكل مهدر في شكل خسائر اختناق. من خلال اعتماد نظام إمداد المياه بالضغط الثابت ذو التردد المتغير - حيث تقوم VFDs بضبط سرعات المضخة في الوقت الفعلي بناءً على إشارات من مستشعرات الضغط في أطراف شبكة الأنابيب - يمكن للأنظمة الحفاظ على ضغط الماء المستقر مع تحقيق توفير فعلي في الطاقة يتراوح من 20% إلى 50%. علاوة على ذلك، فإن هذا النهج يخفف بشكل فعال من تأثير المطرقة المائية، وبالتالي الحفاظ على سلامة البنية التحتية للأنابيب.

4.2 معالجة مياه الصرف الصحي

في محطات معالجة مياه الصرف الصحي، تمثل منافيخ التهوية ومضخات الحمأة مستهلكين رئيسيين للطاقة. تنظم VFDs ديناميكيًا معدلات التهوية بناءً على معايير جودة المياه (مثل تركيز الأكسجين المذاب وحجم التدفق المتدفق)؛ وهذا لا يلبي المتطلبات المحددة لعمليات المعالجة الكيميائية الحيوية فحسب، بل يمنع أيضًا هدر استهلاك الكهرباء الناتج عن التهوية المفرطة. تشير التقديرات إلى أنه بعد تنفيذ تعديلات VFD في أنظمة تهوية محطات معالجة مياه الصرف الصحي، يمكن أن يصل توفير الكهرباء إلى ما بين 30% و45%. واستنادًا إلى تعريفات الكهرباء الحالية، فإن فترة الاسترداد النموذجية لهذه الاستثمارات لا تزيد عمومًا عن عامين.

4.3 الري واستخدام المياه الزراعية

في أنظمة الري الزراعية الحديثة، يمكن لوحدات إمداد المياه ذات الضغط الثابت ذات التردد المتغير أن تضبط تلقائيًا عدد المضخات العاملة وسرعات دورانها بناءً على منطقة الري المحددة والمتطلبات المائية للمحاصيل. وهذا يتيح توصيل المياه بدقة عند الطلب، مما يقلل بشكل فعال من استهلاك الطاقة في الري الزراعي ويساهم في التنمية المستدامة للقطاع الزراعي.

تطبيقات التدفئة والتهوية وتكييف الهواء

في أنظمة تكييف الهواء المركزية، يمثل استهلاك الكهرباء المجمع للمبردات ومضخات مياه التبريد ومضخات المياه المبردة ومراوح برج التبريد ما بين 40% إلى 60% من إجمالي استخدام الطاقة في المبنى. أدى تطبيق محركات التردد المتغير (VFDs) ضمن أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) إلى نتائج ثورية في توفير الطاقة:

• ضواغط التبريد المزودة بـ VFDs: من خلال تعديل قدرة التبريد بشكل متدرج استجابة للتقلبات في الوقت الفعلي في أحمال التبريد الداخلية، تعمل هذه الوحدات على حل مشكلة عدم كفاءة الطاقة بشكل كامل - والتي غالبًا ما توصف بأنها "استخدام مطرقة ثقيلة لكسر الجوز" - المتأصلة في أنظمة التردد الثابت التقليدية. تفرض لوائح كفاءة الطاقة، مثل توجيهات ErP الخاصة بالاتحاد الأوروبي، الآن اعتماد تقنية التردد المتغير للمنتجات التي تحقق تصنيفات عالية لكفاءة استخدام الطاقة.
• المضخات التي يتم التحكم فيها بواسطة VFD: عندما يتم تجهيز مضخات الماء المبرد ومضخات مياه التبريد بعناصر تحكم VFD، يمكن للجانب الثانوي من النظام توفير التبريد على أساس "حسب الحاجة"، مما يؤدي إلى انخفاض كبير في استهلاك طاقة الضخ.
• المراوح التي يتم التحكم فيها بواسطة VFD (أنظمة VAV): تستخدم أنظمة تكييف الهواء ذات حجم الهواء المتغير (VAV) مراوح يتم التحكم فيها بواسطة VFD لتنظيم تدفق الهواء. ومن خلال التوزيع الدقيق لقدرة التبريد وفقًا لمتطلبات الحمل الفعلية للمناطق المختلفة، تعمل هذه الأنظمة في نفس الوقت على تعزيز راحة الركاب وتحقيق توفير كبير في الطاقة.

توضح الخبرة الهندسية العملية الواسعة أنه عندما تخضع أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) لعملية تحديث شاملة لـ VFD، يمكن أن يتراوح إجمالي توفير الطاقة من 20% إلى 60%؛ وبالنسبة للمباني التجارية والمنشآت الصناعية واسعة النطاق، فإن التوفير السنوي في الكهرباء الناتج يكون كبيرًا حقًا.

النقل

6.1 النقل بالسكك الحديدية في المناطق الحضرية

التكنولوجيا الأساسية التي تقوم عليها أنظمة دفع الجر في مترو الأنفاق والسكك الحديدية الخفيفة والترام هي التحكم في السرعة ذات التردد المتغير. تعمل محركات التردد المتغير (VFDs) على تحويل الطاقة من شبكة الجر التي تعمل بالتيار المستمر - عادةً 750 فولت أو 1500 فولت من التيار المستمر - إلى طاقة التيار المتردد ذات التردد المتغير المطلوبة لتشغيل محركات الجر التي تعمل بالتيار المتردد، وبالتالي تمكين التسارع السلس والتشغيل بسرعة ثابتة والكبح المتجدد للقطار. أثناء الكبح المتجدد، يتم تحويل الطاقة الحركية للقطار إلى طاقة كهربائية وإعادتها إلى شبكة الجر لتستخدمها القطارات المتسارعة القريبة. ويمكن لهذه العملية أن تحقق وفورات إجمالية في الطاقة تتراوح بين 15% إلى 30% داخل أنظمة النقل بالسكك الحديدية في المناطق الحضرية.

6.2 الدفع الكهربائي البحري

تتبنى السفن الكبيرة الحديثة - مثل السفن السياحية وناقلات الغاز الطبيعي المسال وسفن الأبحاث - بشكل متزايد أنظمة الدفع الكهربائية بالكامل. تعمل محركات VFD البحرية على تحويل طاقة التيار المتردد الناتجة عن مجموعات مولدات السفينة إلى كهرباء ذات تردد متغير لتشغيل محركات الدفع والآلات المساعدة المختلفة. وهذا لا يعزز كفاءة الدفع والقدرة على المناورة فحسب، بل يقلل أيضًا بشكل فعال من استهلاك الوقود والانبعاثات.

6.3 آلات رفع الميناء

عندما تكون معدات رفع الموانئ - مثل رافعات جسر الحاويات ورافعات الرصيف - مجهزة بمحركات متغيرة التردد، فإنها تتيح التحكم الدقيق في السرعة والموضع، وبالتالي تعزيز كفاءة التحميل والتفريغ بشكل كبير. والأهم من ذلك، أن الطاقة الكامنة المتولدة عند خفض الأحمال الثقيلة يمكن تحويلها إلى طاقة كهربائية عبر VFDs المجهزة بقدرات التغذية الراجعة للطاقة. وتشير التقديرات إلى أن معدل ردود الفعل هذا يمكن أن يصل إلى 20% إلى 30% من إجمالي استهلاك الطاقة للماكينة، مما يؤدي إلى انخفاض كبير في تكاليف تشغيل الميناء.

الفضاء والصناعات الخاصة

7.1 معدات الدعم الأرضي للطيران (مصدر طاقة 400 هرتز)

يفرض قطاع الطيران المدني متطلبات محددة فيما يتعلق بتردد إمداد الطاقة: تستخدم الأنظمة الموجودة على متن الطائرات في الغالب طاقة تيار متردد تبلغ 400 هرتز، بينما تعمل شبكة المرافق بترددات صناعية قياسية تبلغ 50 هرتز أو 60 هرتز. تستخدم وحدات الطاقة الأرضية للطيران (GPUs) محولات تردد متخصصة لتحويل طاقة الشبكة القياسية إلى مصدر طاقة قياسي للطيران يبلغ 400 هرتز. من خلال توفير الكهرباء الأرضية للطائرات الراسية على الجسور النفاثة أو المتوقفة على ساحة الطائرات - مما يلغي الحاجة إلى تشغيل APU (وحدة الطاقة المساعدة) الموجودة على متن الطائرة - يمكن لهذه الأنظمة تقليل انبعاثات الكربون في المطار وتكاليف التشغيل بشكل كبير.

7.2 المختبرات والمرافق البحثية

تتطلب الجامعات ومعاهد البحوث ومختبرات الصناعات الدفاعية في كثير من الأحيان إمدادات طاقة مستقرة بترددات مختلفة (50 هرتز أو 60 هرتز) ومستويات الجهد الكهربي. تعتبر هذه الإمدادات ضرورية لاختبار معدات التصدير الموجهة إلى الأسواق الدولية المتنوعة أو لإجراء تجارب القدرة على التكيف مع الطاقة. تعمل محولات التردد القابلة للبرمجة، القادرة على توليد طاقة تيار متردد بمعلمات التردد والجهد وشكل الموجة القابلة للتعديل بدقة، كأدوات لا غنى عنها لاختبار شهادات المنتجات العالمية.

7.3 تصنيع أشباه الموصلات والإلكترونيات الدقيقة

تتطلب المعدات المستخدمة في تصنيع رقائق أشباه الموصلات، وأنظمة الطباعة الحجرية، وأدوات القياس الدقيقة معايير عالية بشكل استثنائي فيما يتعلق بدقة تردد مصدر الطاقة ونقاء شكل موجة الجهد. ومن خلال دمج تقنية تحويل التردد مع الترشيح النشط، توفر هذه الأنظمة مصدر طاقة نظيفًا ومستقرًا لهذه المعدات فائقة الدقة. يؤدي هذا إلى عزل الماكينة بشكل فعال عن توافقيات الشبكة وتقلبات الجهد، وبالتالي ضمان استقرار عمليات التصنيع وتحسين معدلات إنتاج المنتج.

آلات البناء والهندسة

تمثل المصاعد والسلالم المتحركة التطبيقات الأكثر أهمية لمحركات التردد المتغير (VFDs) داخل المباني. تعمل VFDs على تمكين المصاعد من تحقيق تسارع وتباطؤ سلسين، فضلاً عن التسوية الدقيقة للأرضية - مما يعزز بشكل كبير راحة الركاب - مع استخدام تكنولوجيا ردود الفعل من الطاقة في الوقت نفسه لاستعادة الكهرباء المتجددة أثناء الهبوط المحمل بالكامل أو الصعود الفارغ؛ وينتج عن ذلك توفير إجمالي في الطاقة يتجاوز 30%. في مجال آلات البناء، فإن المعدات واسعة النطاق مثل الرافعات البرجية، وآلات حفر الأنفاق، ومصانع خلط الخرسانة تتبنى أيضًا بشكل متزايد تقنية VFD لضمان التحكم الدقيق والتشغيل الموفر للطاقة في ظل ظروف العمل المعقدة.

الاعتبارات الرئيسية لاختيار VFD

في مواجهة متطلبات التطبيقات المتنوعة عبر مختلف الصناعات، يعد الاختيار المناسب شرطًا أساسيًا لضمان التشغيل الموثوق لنظام محرك التردد المتغير. يتم عرض معلمات الاختيار الرئيسية في الجدول أدناه.

الاتجاهات المستقبلية والتزام NENA Electric

مع تقدم الاستراتيجيات الوطنية لـ "ذروة انبعاثات الكربون وتحقيق الحياد الكربوني"، وبما أن قطاعات الإنترنت الصناعية والتصنيع الذكي تشهد نموًا قويًا، فإن طلب السوق على محركات التردد المتغير (VFDs) مهيأ للتوسع السريع المستمر، مصحوبًا بتسارع وتيرة التكرار التكنولوجي. وبالنظر إلى المستقبل، من المتوقع أن تظهر VFDs اتجاهات التطوير الرئيسية التالية:

الكفاءة المحسنة: سيؤدي تسويق أجهزة أشباه الموصلات ذات فجوة النطاق الواسعة - مثل كربيد السيليكون (SiC) ونيتريد الغاليوم (GaN) - إلى تعزيز كفاءة VFD، وتقليل متطلبات الإدارة الحرارية، وتمكين المزيد من آثار الأجهزة المدمجة.

الاتصال الذكي: ستتميز VFDs بالتكامل العميق بين قدرات الحوسبة الطرفية والاتصال السحابي، مما يتيح المراقبة عن بعد، والصيانة التنبؤية، وتحليلات البيانات الضخمة، وبالتالي الاندماج بسلاسة في منصات الإنترنت الصناعية.

كثافة طاقة عالية: سيؤدي التقدم في التصميم المعياري وتقنيات الإدارة الحرارية المتطورة إلى دفع تطور VFDs نحو كثافة طاقة أعلى.

التقارب متعدد المجالات: سيؤدي الدمج المتكامل للغاية للمحركات وVFDs وأجهزة الاستشعار إلى ظهور جيل جديد من وحدات القيادة المدمجة والذكية.

شركة تشجيانغ NENA الكهربائية المحدودة كرست نفسها لمجال المحركات الكهربائية وأدوات التحكم لسنوات عديدة. من خلال جودة المنتج الموثوقة، والدعم الفني الشامل، والاستثمار المستمر في البحث والتطوير المستقل، فإننا نقدم للعملاء حلول VFD شاملة تلبي سيناريوهات التطبيق عبر مجموعة واسعة من الصناعات. نحن لا نزال ثابتين في التزامنا بترجمة تقنيات إلكترونيات الطاقة المتطورة إلى فوائد ملموسة لتوفير الطاقة وقيمة تشغيلية لعملائنا، والعمل جنبًا إلى جنب معهم للدخول في عصر جديد من الصناعة الخضراء والذكية.

الكلمات المفتاحية: محرك التردد المتغير (VFD)، التحكم في السرعة المتغيرة، كفاءة الطاقة، الأتمتة الصناعية، التدفئة والتهوية وتكييف الهواء، طاقة الرياح، معالجة المياه، النقل بالسكك الحديدية، محول التردد، NENA Electric

للحصول على المواصفات الفنية التفصيلية المتعلقة بمنتجات VFD الخاصة بنا، أو للحصول على حلول مخصصة خاصة بالصناعة، فلا تتردد في الاتصال بالفريق الفني في Zhejiang Xinhang Electric Co., Ltd.
