تطبيقات محددة لمحولات التردد وسيناريوهات الصناعة

مجردة

على خلفية التكامل الاقتصادي العالمي والتطور المستمر للتكنولوجيا الصناعية، ظهرت محولات التردد كمكونات أساسية لا غنى عنها في الهندسة الكهربائية الحديثة. تحدد هذه الورقة بشكل منهجي مبادئ التشغيل الأساسية والتصنيفات الفنية لمحولات التردد، مع الخوض في سيناريوهات تطبيقها المحددة عبر سبعة قطاعات رئيسية: الفضاء الجوي، والهندسة البحرية والبحرية، والتصنيع، والنقل بالسكك الحديدية، والجيش والدفاع، ومختبرات البحث العلمي، والطاقة الجديدة. الهدف هو توفير دليل مرجعي شامل لمحترفي الهندسة وصناع القرار في مجال المشتريات. شركة تشجيانغ NENA الكهربائية المحدودة خصص سنوات للبحث والتطوير وتصنيع المعدات الكهربائية؛ تغطي مجموعة منتجاتها على نطاق واسع سيناريوهات التطبيق المذكورة أعلاه، مدعومة بقدرات ناضجة في تقديم حلول مخصصة.

الكلمات الرئيسية: محول التردد ، تحويل التردد، التطبيقات الصناعية، 50 هرتز/60 هرتز، 400 هرتز، جودة الطاقة

أنا.المقدمة

في أنظمة الطاقة، يشير التردد إلى عدد الدورات الدورية التي يكملها التيار المتردد (AC) في الثانية، ويقاس بالهرتز (هرتز). ومع ذلك، فإن معايير الشبكة العالمية ليست موحدة: تستخدم أمريكا الشمالية وأجزاء من أمريكا الجنوبية ومناطق معينة من اليابان معيار إمدادات الطاقة 60 هرتز، في حين أن الغالبية العظمى من البلدان في أوروبا وآسيا وأفريقيا وأوقيانوسيا تلتزم بمعيار 50 هرتز. علاوة على ذلك، تتطلب القطاعات المتخصصة - مثل الفضاء الجوي والعمليات العسكرية - ترددًا مخصصًا يبلغ 400 هرتز.

في سياق التجارة العالمية وانتشار المعدات عبر الأقاليم، يمثل هذا التفاوت في التردد تحديًا هندسيًا بالغ الأهمية: كيف يمكن للمعدات الكهربائية، المصممة والمصنعة في الأصل للتشغيل على تردد واحد محدد، أن تعمل بأمان وكفاءة داخل بيئة إمداد الطاقة ذات تردد مختلف؟ يعمل محول التردد كجهاز أساسي لحل هذه المشكلة بدقة.

إلى جانب وظيفتها الأساسية المتمثلة في تحويل التردد، تفي محولات التردد الحديثة بالعديد من الأدوار الإضافية - بما في ذلك التحكم في سرعة المحرك، وتكييف جودة الطاقة، وتحسين طاقة النظام - مما يوسع نطاق تطبيقها من أصولها في الاختبارات الصناعية إلى كل سيناريو يتضمن استهلاك الطاقة الكهربائية تقريبًا.

ثانيا. المبادئ الأساسية وتصنيف محولات التردد

2.1 مبادئ التشغيل

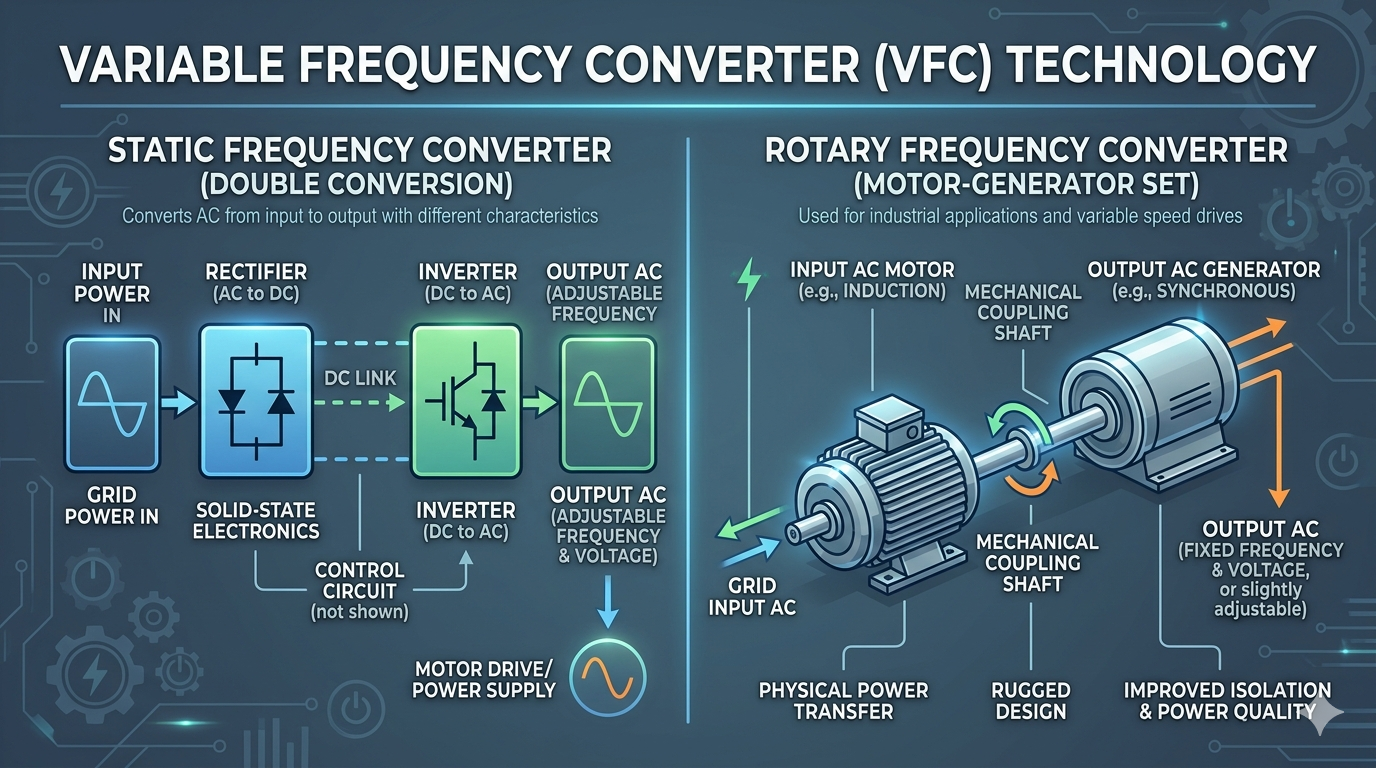

تتضمن آلية التشغيل الأساسية لمحول التردد تحويل التيار المتردد الوارد (AC) إلى تيار مباشر (DC) عبر مرحلة التصحيح، ثم تحويل التيار المستمر مرة أخرى إلى تيار متردد - عند التردد والجهد المطلوبين - من خلال مرحلة الانعكاس. تشكل عملية التحويل المزدوج "AC → DC → AC" وضع التشغيل الأساسي لمحول التردد الثابت؛ ويشار إليها أيضًا باسم تقنية "التحويل المزدوج".

في المقابل، يستخدم محول التردد الدوار أسلوبًا ميكانيكيًا - على وجه التحديد، مجموعة مولدات المحرك - لتحقيق تحويل التردد. إنه يستخدم محركًا، مدفوعًا بتردد الإدخال، لتدوير مولد متزامن ينتج الطاقة عند تردد الخرج المطلوب، وبالتالي تحقيق التحول المادي للتردد. توفر محولات التردد الدوارة عزلًا ممتازًا ضد اضطرابات الشبكة وهي مناسبة تمامًا للبيئات الصناعية شديدة التحمل حيث تكون متطلبات جودة مصدر الطاقة صارمة بشكل استثنائي.

2.2 الأنواع الرئيسية

استناداً إلى مبادئ التشغيل وسيناريوهات التطبيق، يمكن تصنيف محولات التردد على نطاق واسع إلى الأنواع التالية:

• محول تردد الحالة الصلبة/الثابتة: يستخدم مكونات أشباه الموصلات ذات الحالة الصلبة حصريًا؛ ويتميز ببصمة مدمجة، وأوقات استجابة سريعة، وسهولة الصيانة، ويستخدم على نطاق واسع في تطبيقات الطاقة المنخفضة إلى المتوسطة وفي البيئات التي يكون فيها تقليل الضوضاء أولوية.
• محول التردد الدوار: يعتمد على مجموعة مولدات المحرك لتوفير شكل موجة خرج نقي ومقاومة قوية لاندفاعات الطاقة؛ إنه مثالي للتطبيقات عالية الطاقة والثقيلة وللسيناريوهات ذات المتطلبات الصارمة فيما يتعلق بجودة الشكل الموجي.
• منظم التردد الديناميكي: يجمع بين قدرات تحويل التردد وتثبيت الجهد، مما يتيح توصيل مصدر طاقة مستقر وعالي الجودة حتى في ظل ظروف الإدخال التي تتميز بجودة شبكة سيئة للغاية؛ إنها مناسبة لتشغيل المعدات الحيوية في المناطق النائية أو المناطق ذات شبكات الطاقة الضعيفة.
• محرك التردد المتغير (VFD): مصمم خصيصًا للتحكم في السرعة المتغيرة لمحركات التيار المتردد؛ من خلال تعديل تردد الخرج، فإنه يتيح التحكم الدقيق في سرعة دوران المحرك ويعمل كأداة حيوية للحفاظ على الطاقة وتقليل الاستهلاك.

ثالثا. سيناريوهات التطبيق الأساسية لمحركات التردد المتغير

3.1 الدعم الجوي والأرضي

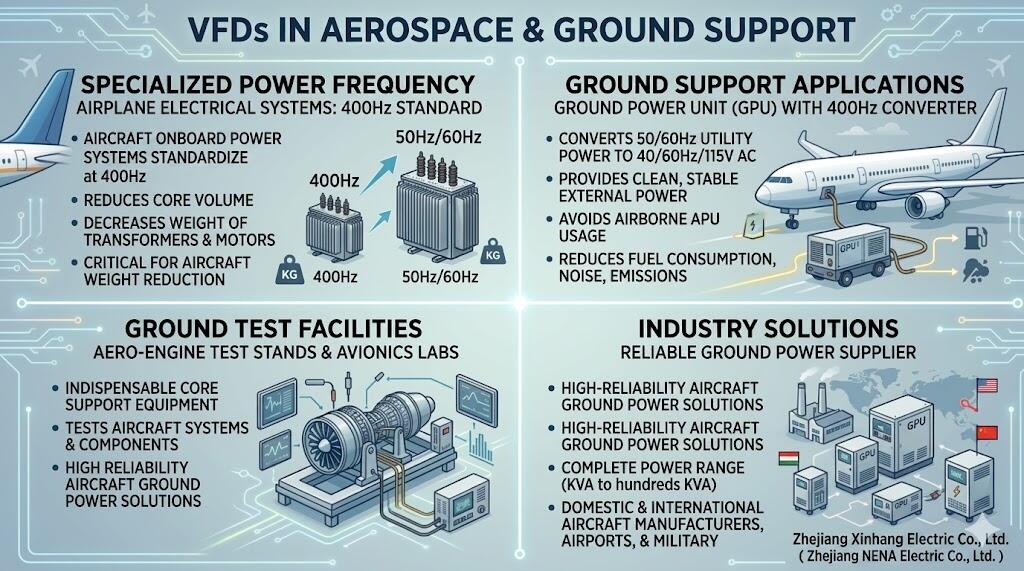

يفرض قطاع الطيران متطلبات متخصصة للغاية فيما يتعلق بتردد إمداد الطاقة. تستخدم الأنظمة الكهربائية الموجودة على متن الطائرات عادةً معيار طاقة يبلغ 400 هرتز. الأساس المنطقي وراء هذا الاختيار هو أنه، بالمقارنة مع ترددات المرافق القياسية 50 هرتز أو 60 هرتز، يسمح مصدر الطاقة 400 هرتز بتخفيض كبير في الحجم الأساسي للمحولات والمحركات الموجودة على متن الطائرة، وبالتالي تقليل الوزن الإجمالي للمعدات الموجودة على متن الطائرة بشكل كبير - وهو عامل ذو أهمية حاسمة للطائرات، حيث يتم فحص كل جرام من الوزن بدقة. في مجال عمليات الدعم الأرضي، عندما تكون الطائرة متوقفة على ساحة المطار، تكون وحدات الطاقة الأرضية بالمطار (GPUs) مجهزة عادةً بمحولات تردد 400 هرتز. تعمل هذه المحولات على تحويل طاقة المرافق المحلية (50 هرتز أو 60 هرتز) إلى طاقة ثلاثية الطور 400 هرتز/115 فولت تيار متردد تتطلبها الطائرة. يوفر هذا مصدر طاقة خارجيًا نظيفًا ومستقرًا للطائرة أثناء وجودها على الأرض، وبالتالي التخلص من استهلاك الوقود والضوضاء وانبعاثات العادم المرتبطة بتشغيل وحدة الطاقة المساعدة (APU) على متن الطائرة.

في إعدادات مثل منصات الاختبار الأرضية لمحركات الطائرات ومختبرات اختبار إلكترونيات الطيران، تعمل محولات التردد 400 هرتز كمعدات دعم أساسية لا غنى عنها بنفس القدر. قدمت شركة Zhejiang Xinhang Electric منذ فترة طويلة حلولاً موثوقة للغاية للطاقة الأرضية للطيران لمصنعي الطائرات والمطارات والوحدات العسكرية المحلية والدولية، حيث تقدم مجموعة منتجات تغطي نطاقًا كاملاً من الطاقة من بضعة كيلو فولت أمبير إلى عدة مئات من كيلو فولت أمبير.

3.2 السفن البحرية والطاقة الشاطئية

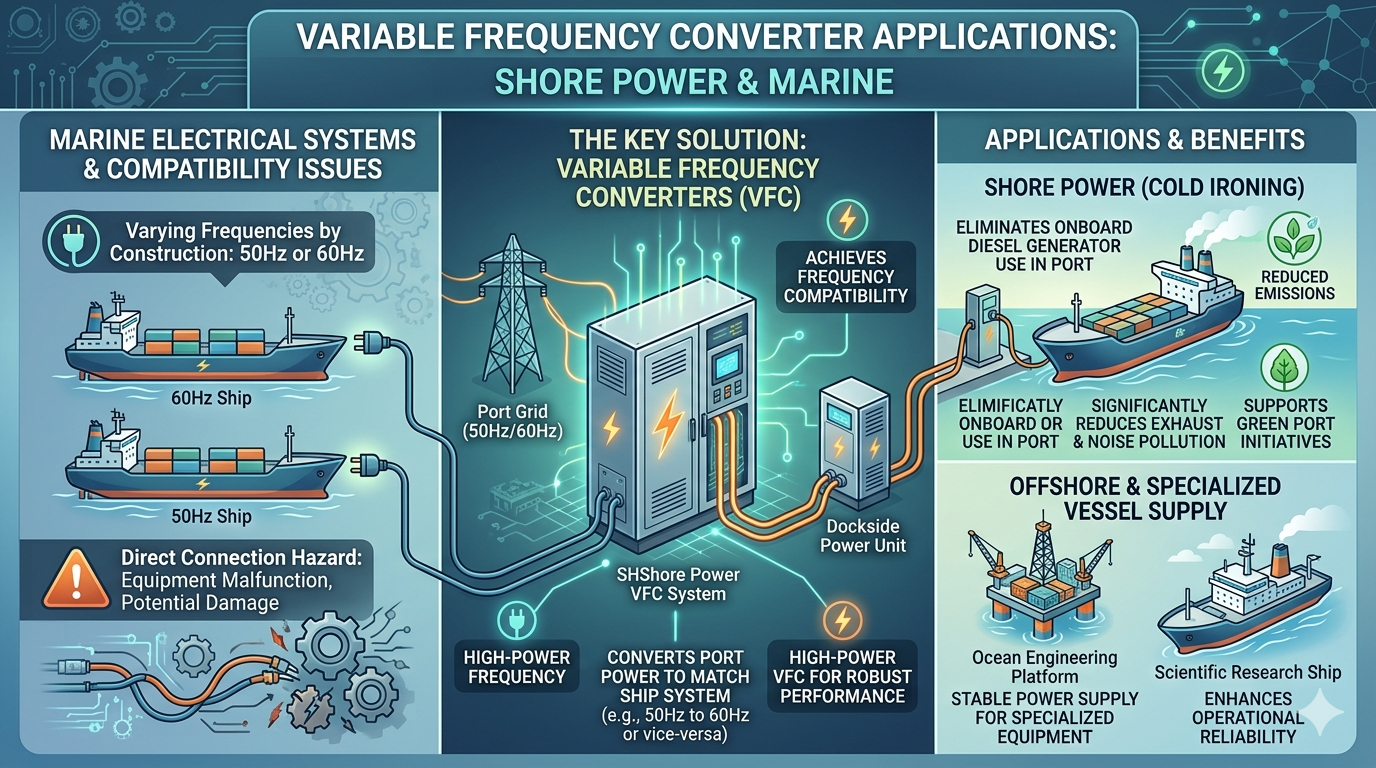

اعتمادًا على بلد الإنشاء، تستخدم الأنظمة الكهربائية للسفن عادةً أحد معياري التردد: 50 هرتز أو 60 هرتز. عندما ترسو سفينة مصممة لنظام 60 هرتز في ميناء يعمل على شبكة طاقة 50 هرتز، فإن الاتصال المباشر بمصدر الطاقة الشاطئي قد يؤدي إلى تشغيل غير طبيعي - أو حتى تلف - للمعدات الموجودة على متن السفينة. يعد محول التردد الموجود داخل نظام الطاقة الشاطئية (المعروف أيضًا باسم "الكي البارد") هو الجهاز المهم الذي يعمل على حل مشكلة توافق التردد هذه.

من خلال دمج محولات التردد عالية الطاقة، يمكن لأنظمة الطاقة على شاطئ الميناء تزويد السفن الراسية بالكهرباء التي تتوافق بدقة مع أنظمتها الكهربائية المحددة. وهذا يلغي حاجة السفن إلى تشغيل مولدات الديزل الموجودة على متنها أثناء وجودها في الميناء، وبالتالي تقليل انبعاثات العادم والتلوث الضوضائي بشكل كبير داخل منطقة الميناء وتعزيز تطوير "الموانئ الخضراء". علاوة على ذلك، تلعب محولات التردد دورًا حيويًا في ضمان إمدادات طاقة مستقرة للمعدات المتخصصة على المنصات الهندسية البحرية وسفن البحث العلمي.

3.3 التصنيع الصناعي ونشر المعدات عبر الإقليمي

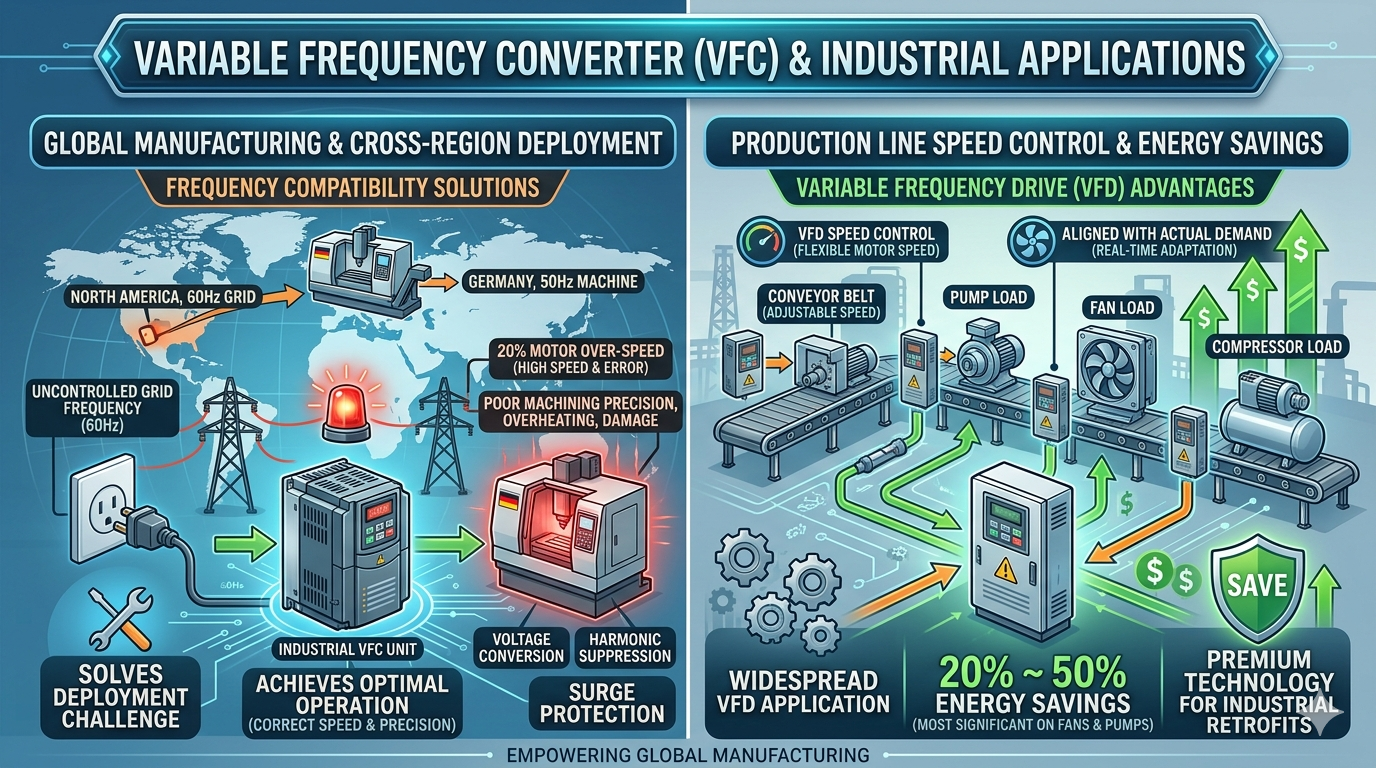

ومع تعمق التقسيم العالمي للعمل في مجال التصنيع، أصبح من الشائع للغاية شراء الآلات والمعدات من دولة ما ثم نشرها بعد ذلك لاستخدامها في دولة أخرى. على سبيل المثال، إذا تم توصيل أداة آلة CNC بدقة 50 هرتز تم تصنيعها في ألمانيا مباشرة بشبكة الطاقة في أمريكا الشمالية بتردد 60 هرتز وتشغيلها عليها، فإن سرعة محرك المغزل ستزيد بنسبة 20%. قد يؤدي هذا التناقض إلى انخفاض دقة المعالجة، وارتفاع درجة حرارة الميكانيكا، وربما حتى تلف المعدات بشكل لا يمكن إصلاحه. تعمل محولات التردد الصناعية كحل قياسي لمواجهة التحديات المرتبطة بنشر المعدات عبر مناطق مختلفة، مع توفير وظائف تكميلية في الوقت نفسه مثل تحويل الجهد، والقمع التوافقي، والحماية من زيادة التيار.

في مجال التحكم في سرعة خط الإنتاج، فإن تطبيق محركات التردد المتغير (VFDs) منتشر على نطاق واسع للغاية. من خلال تطبيق التحكم في سرعة التردد المتغير للمعدات مثل محركات الحزام الناقل، والمضخات، والمراوح، والضواغط، يمكن للمؤسسات ضبط سرعات المحركات بمرونة لتلبية متطلبات التشغيل الفعلية؛ يتراوح توفير الطاقة الناتج عادة من 20% إلى 50%. ويتجلى هذا التأثير بشكل خاص في التطبيقات التي تتضمن أحمال المراوح والمضخات، مما يجعله النهج الفني المفضل للتعديلات التحديثية الموفرة للطاقة الصناعية.

3.4 النقل بالسكك الحديدية وإشارات المسار

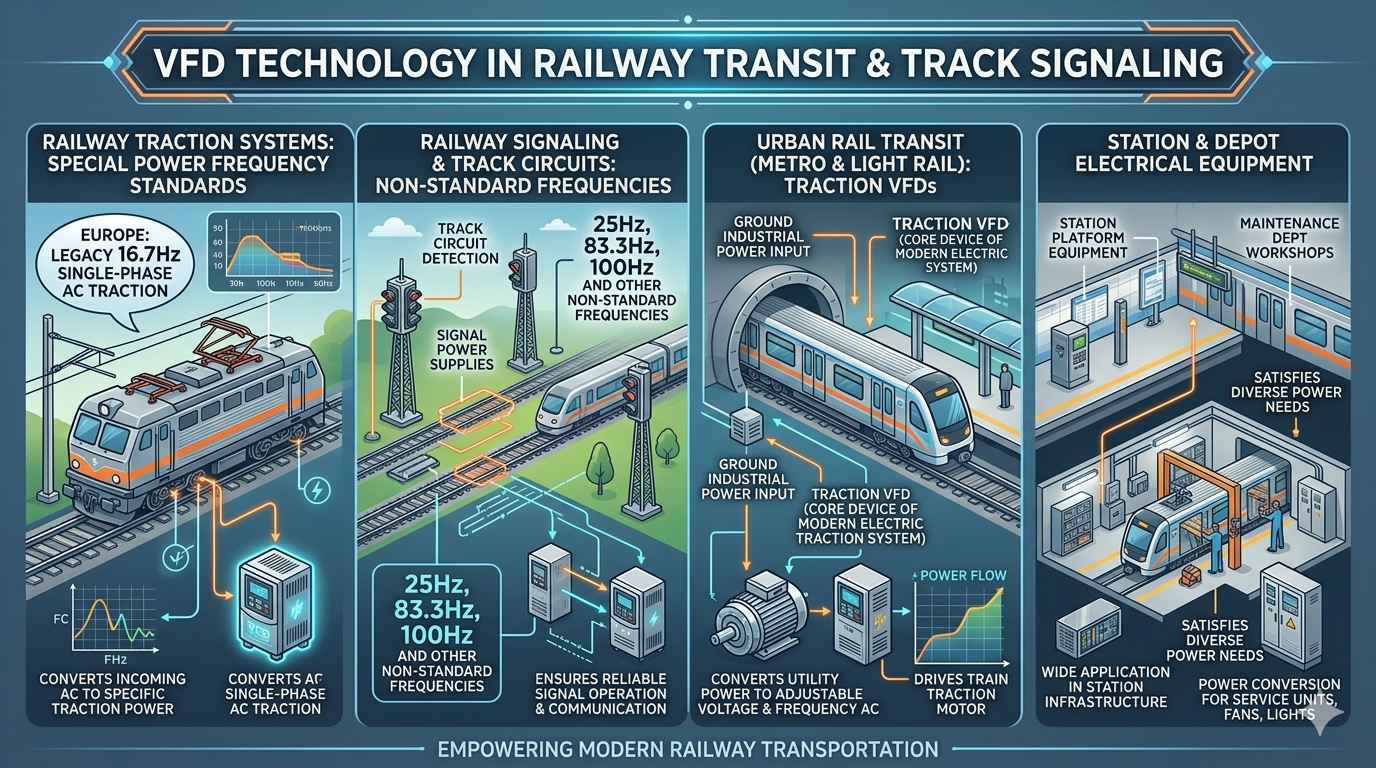

تشكل أنظمة السكك الحديدية مجال تطبيق رئيسي آخر لمحولات التردد. على عكس التطبيقات القياسية 50 هرتز أو 60 هرتز الشائعة في القطاع الصناعي، غالبًا ما تستخدم أنظمة الجر والإشارات بالسكك الحديدية معايير تردد إمدادات الطاقة الأكثر تخصصًا. في أوروبا، على سبيل المثال، استخدمت بعض أنظمة الجر بالسكك الحديدية تاريخيًا تنسيق تيار متردد أحادي الطور بتردد 16.7 هرتز؛ وفي الوقت نفسه، قد تتطلب تطبيقات مثل أنظمة إشارات السكك الحديدية واكتشاف دوائر المسار مصادر طاقة بترددات غير قياسية، مثل 25 هرتز، أو 83.3 هرتز، أو حتى 100 هرتز.

ضمن أنظمة النقل بالسكك الحديدية الحضرية (بما في ذلك مترو الأنفاق والسكك الحديدية الخفيفة)، تتحمل محولات الجر المسؤولية الحاسمة المتمثلة في تحويل طاقة تردد المرافق القياسية المقدمة من الأرض إلى طاقة التردد المتغير والجهد المتغير المطلوبة لقيادة محركات الجر في القطار؛ فهي بمثابة المكونات الأساسية لأنظمة الجر الكهربائية الحديثة. علاوة على ذلك، يتم نشر محولات التردد على نطاق واسع في إعدادات مثل المرافق الكهربائية للمحطات ومستودعات صيانة المعدات الدارجة لتلبية متطلبات إمدادات الطاقة المتنوعة.

3.5 العسكرية والدفاع

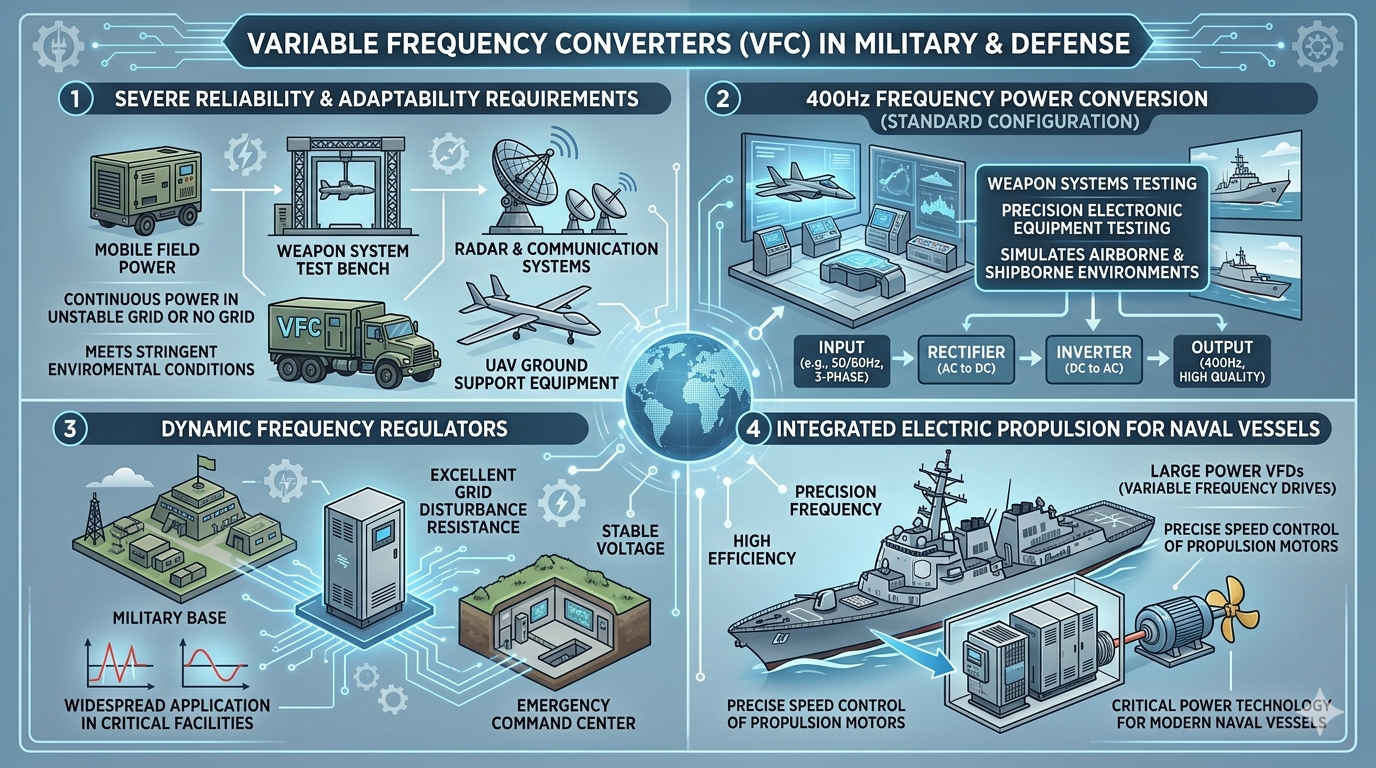

تفرض المعدات العسكرية والمنشآت الدفاعية متطلبات صارمة للغاية فيما يتعلق بموثوقية مصادر الطاقة وقابليتها للتكيف. تتطلب وحدات الطاقة الميدانية المتنقلة، ومناضد اختبار أنظمة الأسلحة، وأنظمة الرادار والاتصالات، ومعدات الدعم الأرضي للمركبات الجوية بدون طيار (UAVs) القدرة على توفير الطاقة بشكل مستمر بتردد وجودة محددين - حتى عند التشغيل ضمن شبكات طاقة غير مستقرة أو في بيئات خالية تمامًا من البنية التحتية للشبكة. في اختبار أنظمة الأسلحة والمعدات الإلكترونية الدقيقة، تعد محولات التردد 400 هرتز هي التكوين القياسي، المستخدم لمحاكاة بيئات التشغيل الفعلية للأنظمة المحمولة جواً أو المحمولة على متن السفن.

تجد منظمات التردد الديناميكية، نظرًا لمرونتها الاستثنائية ضد اضطرابات الشبكة، تطبيقات واسعة النطاق داخل القواعد العسكرية ومراكز قيادة الطوارئ. وبالمثل، تعتمد أنظمة الدفع الكهربائية المتكاملة للسفن على محولات التردد عالية الطاقة لتحقيق تحكم دقيق في سرعة محركات الدفع، مما يجعل هذه إحدى التقنيات الكهربائية الرئيسية للسفن البحرية الحديثة.

3.6 مؤسسات البحث ومختبرات الاختبار

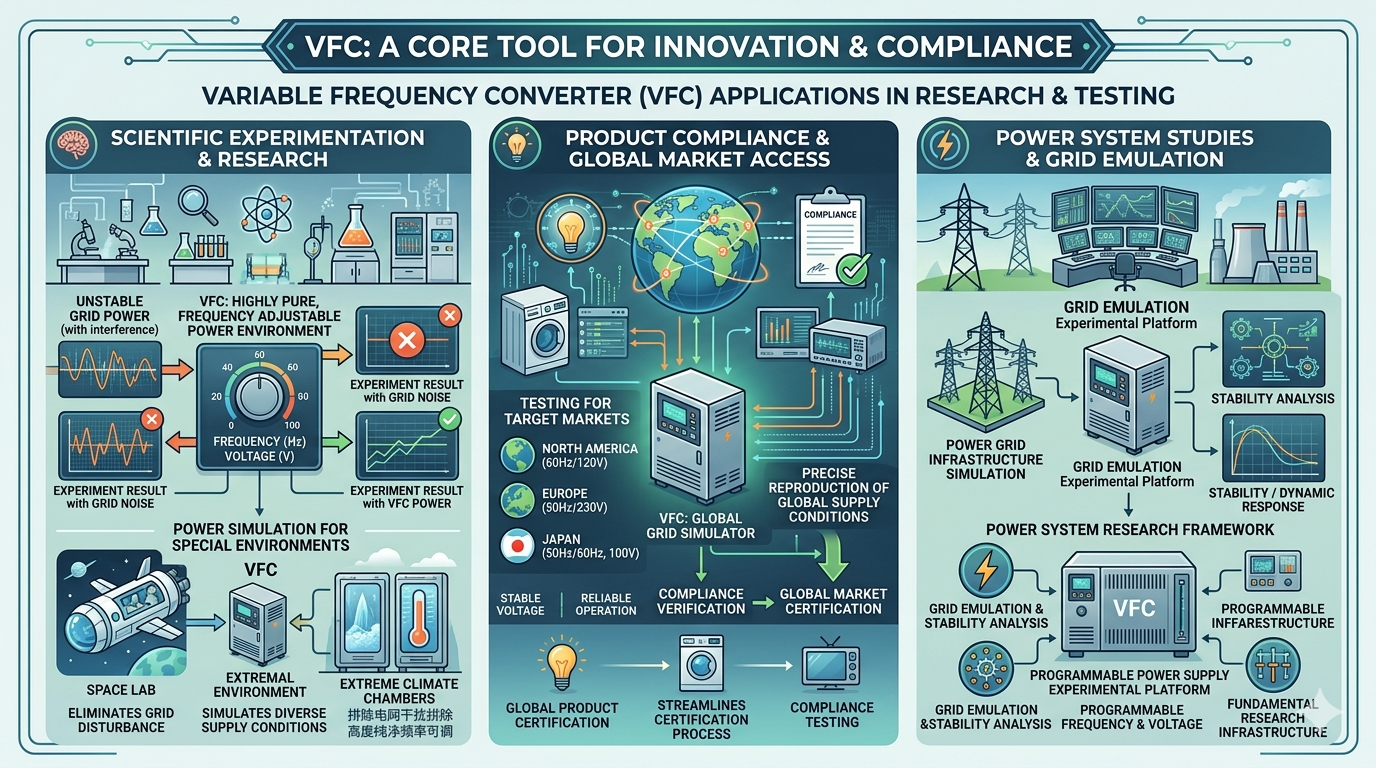

تشكل الجامعات ومعاهد البحوث والمختبرات على المستوى الوطني قاعدة مستخدمين كبيرة لمحولات التردد. غالبًا ما تتطلب التجارب العلمية بيئة إمداد طاقة نقية للغاية وقابلة لضبط التردد، إما للتخلص من تأثير تداخل الشبكة على النتائج التجريبية أو لمحاكاة ظروف إمداد الطاقة لمختلف البلدان والمناطق للتحقق الشامل من المعدات قيد الاختبار.

يجب على الشركات المصنعة للأجهزة المنزلية والمنتجات الإلكترونية والمعدات الصناعية إجراء اختبار الامتثال على منتجاتها - وفقًا لمعايير الشبكة للأسواق المستهدفة - قبل تصديرها. يمكن لمصدر طاقة متغير التردد عالي الأداء أن يكرر بدقة ظروف مصدر الطاقة لأي منطقة في جميع أنحاء العالم داخل بيئة معملية، وبالتالي تبسيط عملية اعتماد المنتج العالمي بشكل كبير. وبالمثل، تحتاج مؤسسات أبحاث أنظمة الطاقة إلى إمدادات طاقة قابلة للبرمجة - قادرة على ضبط الترددات والجهد بدقة - لتكون بمثابة بنية تحتية أساسية للمنصات التجريبية عند إجراء عمليات محاكاة الشبكة وتحليلات الاستقرار.

3.7 الطاقة الجديدة وأنظمة تخزين الطاقة

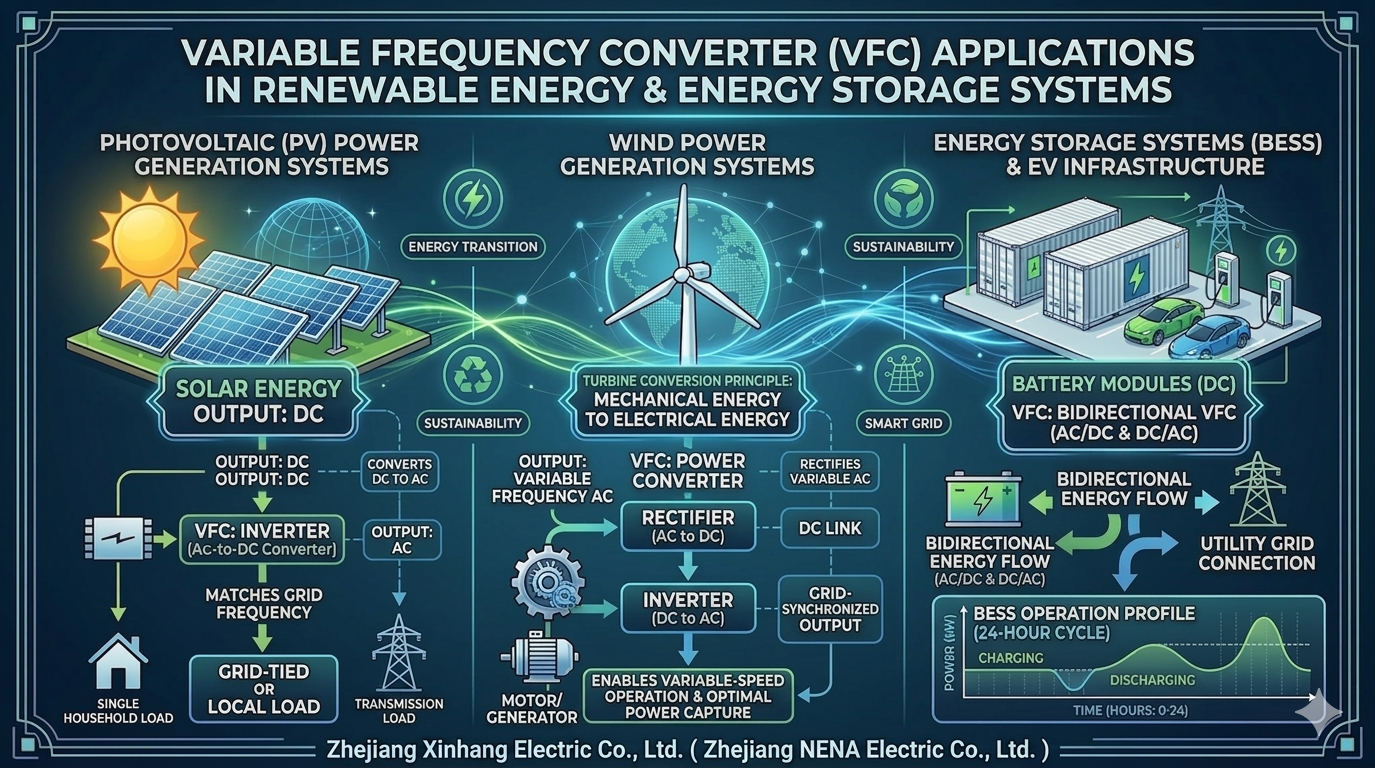

على خلفية التحول العالمي في مجال الطاقة، أصبح تطبيق محولات التردد في قطاع الطاقة المتجددة بارزًا بشكل متزايد. في أنظمة توليد الطاقة الكهروضوئية (PV)، يعمل العاكس بشكل أساسي كنوع متخصص من أجهزة تحويل التردد؛ فهو يحول مخرجات التيار المباشر (DC) من الألواح الشمسية إلى تيار متردد (AC) يلبي متطلبات تردد الشبكة، مما يتيح تغذيته في شبكة الطاقة أو استخدامه بواسطة الأحمال المحلية.

في أنظمة توليد طاقة الرياح، تعمل محولات التردد ذات الطاقة الكاملة على تصحيح الطاقة الكهربائية ذات التردد المتغير التي تولدها توربينات الرياح إلى التيار المستمر، ومن ثم تحويلها مرة أخرى إلى تيار متردد مستقر ذي تردد مفيد للاتصال بالشبكة؛ تعمل هذه المحولات كمكونات كهربائية أساسية في توربينات الرياح الحديثة ذات الدفع المباشر. في مجالات أنظمة تخزين طاقة البطاريات (BESS) والبنية التحتية لشحن/تفريغ المركبات الكهربائية، تكون أجهزة تحويل التردد ثنائية الاتجاه مسؤولة عن تنسيق تدفق الطاقة في الاتجاهين بين بطاريات التخزين وشبكة الطاقة، وتلعب دورًا حيويًا متزايدًا في حلاقة الذروة، وتنظيم التردد، وتعزيز مرونة الشبكة بشكل عام.

رابعا. اعتبارات لاختيار العاكس

في التطبيقات الهندسية العملية، يتطلب اختيار محول التردد تقييمًا شاملاً للمعلمات الأساسية التالية:

• نطاق تردد الإدخال/الإخراج: التحديد الواضح لتردد الإدخال المحدد (على سبيل المثال، 50 هرتز، 60 هرتز) وتردد الإخراج (على سبيل المثال، 50 هرتز، 60 هرتز، 400 هرتز، أو المتغير) الذي يتطلبه سيناريو التطبيق هو الشرط الأساسي للاختيار الصحيح.
• سعة الطاقة: استنادًا إلى الطاقة المقدرة للحمل والهامش المطلوب لتيارات زيادة بدء التشغيل، يجب اختيار طاقة الخرج المقدرة للعاكس بحكمة؛ عادةً، يوصى بهامش طاقة لا يقل عن 20%.
• جودة شكل موجة الخرج: بالنسبة للأحمال الحساسة - مثل الأجهزة الدقيقة، ومعدات الاتصالات، وإلكترونيات الطيران - يجب اختيار المنتجات التي تتميز بتشوه توافقي إجمالي منخفض (THD) ونقاء شكل موجة عالي.
• الكفاءة وتبديد الحرارة: لا تعمل المنتجات عالية الكفاءة على تقليل تكاليف التشغيل فحسب، بل تقلل أيضًا من توليد الحرارة، وبالتالي إطالة عمر خدمة المعدات - وهو عامل ذو أهمية خاصة في التطبيقات التي تتطلب تشغيلًا مستمرًا على مدار الساعة.
• تصميم التكرار والموثوقية: بالنسبة للبيئات ذات المهام الحرجة (مثل المرافق الطبية والمنشآت العسكرية ومراكز البيانات)، يجب تنفيذ مخطط التكرار N 1 لضمان تشغيل النظام دون انقطاع في حالة تعطل وحدة واحدة.
• **الامتثال للشهادة: اعتمادًا على المنطقة المحددة لمتطلبات التطبيق والصناعة، تأكد من أن المنتج يحمل شهادات السلامة اللازمة (على سبيل المثال، المعايير العسكرية CE وUL وMIL-STD وما إلى ذلك).

V.الاستنتاج

باعتبارها عنصرًا أساسيًا حاسمًا في الأنظمة المكهربة الحديثة، تستمر أهمية محولات التردد في الارتفاع جنبًا إلى جنب مع عملية العولمة المتعمقة والمستويات المتزايدة من الكهرباء عبر مختلف الصناعات. فمن ساحات المطارات إلى سفن الأبحاث في أعماق البحار، ومن خطوط الإنتاج الآلية إلى السكك الحديدية عالية السرعة، ومن المختبرات الوطنية الرئيسية إلى مزارع الرياح البحرية، أصبحت محولات التردد موجودة في كل مكان، وتدعم بصمت التشغيل السلس للحضارة الصناعية الحديثة.

من خلال الاستفادة من خبرتها الفنية العميقة وخبرتها الصناعية الواسعة، توفر شركة Zhejiang NENA Electric Co., Ltd. للعملاء باستمرار منتجات محولات تردد موثوقة للغاية وحلول أنظمة تلبي جميع السيناريوهات المذكورة أعلاه. نحن ملتزمون بأن نصبح شريكًا موثوقًا للأنظمة الكهربائية لعملائنا من خلال الحرفية الرائعة ومراقبة الجودة الصارمة والدعم الفني سريع الاستجابة.
