مبادئ العمل والتفاصيل الفنية لمحولات التردد

مجردة

يعد محول التردد - المعروف أيضًا باسم محرك التردد المتغير (VFD) أو محرك السرعة المتغير (VSD) - جهازًا إلكترونيًا أساسيًا للطاقة لا غنى عنه في مجال الأتمتة الصناعية الحديثة. وتتمثل وظيفتها الأساسية في تحويل مصدر طاقة التيار المتردد ذي التردد الثابت والجهد الثابت إلى مخرج تيار متردد بتردد وجهد قابلين للتعديل، وبالتالي تمكين التحكم الدقيق في سرعة الدوران وعزم الدوران لمحركات التيار المتردد. بدءًا من المفاهيم الأساسية لمحولات التردد، توضح هذه الورقة بشكل منهجي مبادئ عملها الأساسية (على وجه التحديد، رابط تحويل AC-DC-AC)، وهياكل الدوائر والمعلمات التقنية لوحداتها الوظيفية الرئيسية، وتقنيات التحكم الرئيسية (التحكم V/F، والتحكم في المتجهات، والتحكم المباشر في عزم الدوران)، وأنواع منتجاتها الأساسية وسيناريوهات التطبيقات الصناعية. علاوة على ذلك، ومن خلال دمج تحليل الحفاظ على الطاقة واتجاهات التطور التكنولوجي المستقبلية، تهدف هذه الورقة إلى توفير مرجع تقني شامل ومنهجي لمحترفي الهندسة والمستخدمين الصناعيين.

الكلمات الرئيسية: محول التردد ; مبدأ العمل؛ تعديل عرض النبض (PWM)؛ مكافحة ناقلات الأمراض؛ الحفاظ على الطاقة؛ التطبيقات الصناعية

أنا. مقدمة

في الإنتاج الصناعي الحديث والأنظمة الكهروميكانيكية للبناء، تشكل المحركات الكهربائية معدات الطاقة الأكثر استخدامًا على نطاق واسع، حيث تمثل حوالي 60% إلى 70% من إجمالي استهلاك الكهرباء الصناعي العالمي. تعمل المحركات التقليدية ذات التردد الثابت بسرعة ثابتة، مما يجعل من الصعب ضبط طاقة الخرج بمرونة استجابة لظروف التشغيل الفعلية؛ يؤدي عدم المرونة هذا إلى هدر كبير للطاقة. لنأخذ مضخات ومراوح الطرد المركزي كأمثلة: إذا تم استخدام طرق الاختناق التقليدية للتنظيم، فإن كمية كبيرة من الطاقة تتبدد بلا فائدة كفقدان للحرارة في ظل ظروف الحمل المنخفض. في المقابل، يتيح التحكم في تحويل التردد لسرعة المحرك أن تتطابق بدقة مع الطلب الفعلي، مما يؤدي إلى كفاءات توفير الطاقة تتراوح من 20% إلى 50%.

لقد أدى ظهور محولات التردد واعتمادها على نطاق واسع إلى تغيير جذري في الطرق التي يتم من خلالها التحكم في سرعات محرك التيار المتردد. منذ نضوج تكنولوجيا أجهزة أشباه موصلات الطاقة (مثل SCRs وIGBTs) في السبعينيات، خضعت محولات التردد لتطور تكنولوجي يتراوح من التحكم التناظري إلى التحكم الرقمي، ومن التحكم البسيط في V/F إلى التحكم في المتجهات عالي الأداء والتحكم المباشر في عزم الدوران. حاليًا، يتم نشر محولات التردد على نطاق واسع في كل قطاع صناعي تقريبًا - بما في ذلك أتمتة المصانع، وأنظمة التدفئة والتهوية وتكييف الهواء، وإدارة المياه، وتوليد الطاقة الجديدة، والنقل بالسكك الحديدية - حيث ظهرت كواحدة من القطع الأساسية للمعدات لتحقيق الحفاظ على الطاقة الصناعية، وتقليل الكربون، وتحسين مستويات أتمتة النظام. كرست شركة Zhejiang NENA Electric Co., Ltd. نفسها لمجالات إلكترونيات الطاقة والأتمتة الصناعية لسنوات عديدة، وتخصصت في البحث والتطوير وتصنيع محركات التردد المتغير (VFDs)، والأجهزة الكهربائية ذات الجهد المنخفض، وأنظمة التحكم الصناعية. تهدف هذه الوثيقة إلى تقديم عرض منهجي لمبادئ العمل والتفاصيل الفنية الأساسية لـ VFDs، بهدف تقديم مرجع فني متعمق لعملائنا وشركائنا وأقراننا في الصناعة.

II. المفاهيم الأساسية وتصنيف محركات التردد المتغير

2.1 التعريف والوظائف الأساسية

محرك التردد المتغير (VFD) هو جهاز تحويل الطاقة الذي يستخدم مكونات الطاقة الإلكترونية لتحويل طاقة التيار المتردد بتردد المرافق (عادة 50 هرتز أو 60 هرتز) إلى طاقة تيار متردد مع تردد وجهد قابلين للتعديل. وفقا لمعايير اللجنة الكهروتقنية الدولية (IEC)، فإن الوظيفة الأساسية لـ VFD هي تغيير السرعة المتزامنة (n₁) للمحرك غير المتزامن عن طريق تغيير تردد الخرج (f) - مع الحفاظ على التدفق المغناطيسي للمحرك ثابتًا بشكل أساسي (وبالتالي الحفاظ على قدرة خرج عزم الدوران المقدرة) - وبالتالي تحقيق تنظيم مستمر وغير متدرج لسرعة دوران المحرك.

استنادًا إلى صيغة السرعة للمحركات غير المتزامنة - n₁ = 60f / p (حيث يمثل p عدد أزواج الأقطاب في المحرك ويمثل f تردد مصدر الطاقة) - فمن الواضح أنه من خلال تغيير تردد الإمداد (f)، يمكن تغيير السرعة المتزامنة للمحرك خطيًا؛ وهذا يشكل الأساس المادي الأساسي للتحكم في سرعة التردد المتغير.

2.2 التصنيفات الأولية

بناءً على نوع مكون تخزين الطاقة المستخدم في وصلة DC، يمكن تصنيف VFDs على نطاق واسع إلى النوعين الرئيسيين التاليين:

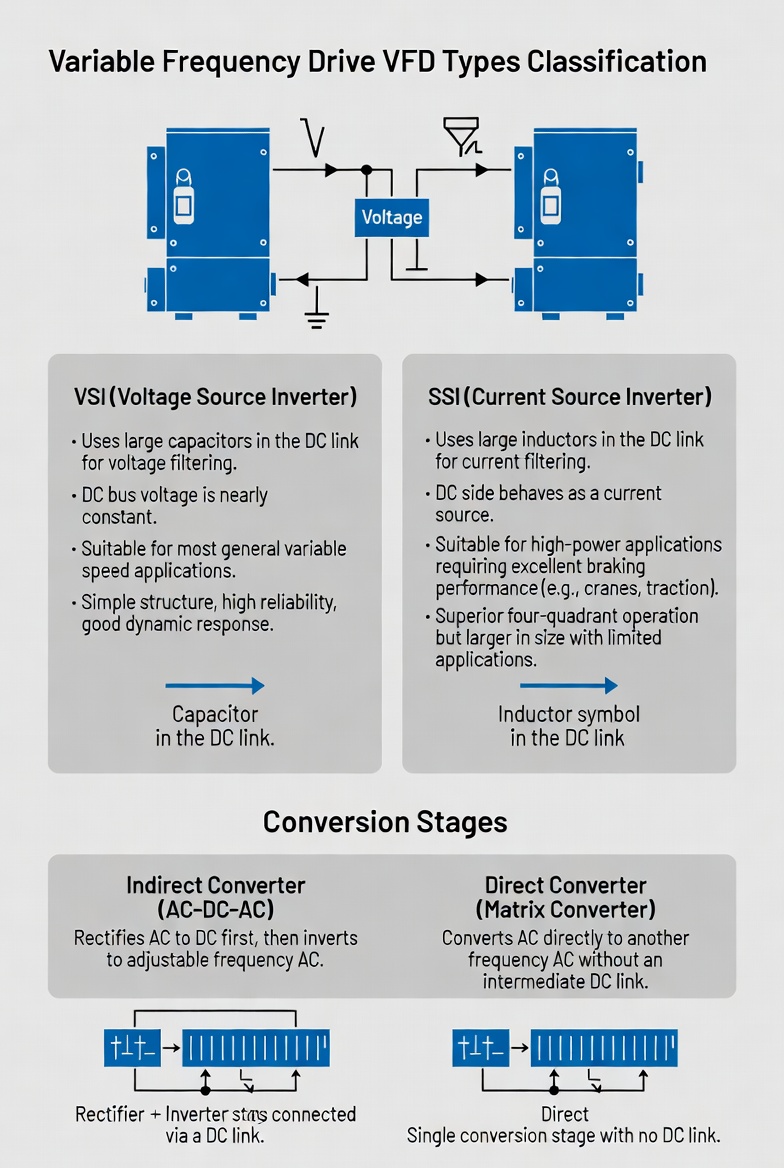

• عاكس مصدر الجهد (VSI): يستخدم رابط التيار المستمر مكثفات ذات سعة كبيرة للتصفية، مما ينتج عنه جهد ناقل تيار مستمر ثابت تقريبًا. هذا النوع مناسب لغالبية تطبيقات التحكم في سرعة التردد المتغير للأغراض العامة؛ وهي تمتلك حاليًا أكبر حصة سوقية بين أنواع VFD، وتقدم مزايا مثل الهيكل البسيط والموثوقية العالية والاستجابة الديناميكية الممتازة.
• عاكس مصدر التيار (CSI): يستخدم رابط التيار المستمر محاثات كبيرة للتصفية، مما يجعل جانب التيار المستمر يظهر خصائص المصدر الحالي. هذا النوع مناسب لتطبيقات الطاقة العالية ذات متطلبات أداء الكبح الصارمة (مثل أنظمة الرفع والجر)؛ فهو يتميز بقدرات تشغيل رباعية ممتازة، على الرغم من أنه يميل إلى أن يكون أكبر حجمًا ولديه نطاق محدود نسبيًا من سيناريوهات التطبيق. علاوة على ذلك، بناءً على عدد مراحل التحويل، يمكن تصنيف محركات التردد المتغير (VFDs) على النحو التالي:
• المحولات غير المباشرة (AC-DC-AC): تقوم هذه الأجهزة أولاً بتصحيح طاقة التيار المتردد إلى طاقة تيار مستمر، ثم تقوم بتحويلها مرة أخرى إلى طاقة تيار متردد بتردد قابل للتعديل. وهذا يمثل النهج التكنولوجي الأكثر شيوعا حاليا.
• المحولات المباشرة (AC-AC؛ محولات المصفوفة): تفتقر هذه الأجهزة إلى وصلة DC وسيطة، حيث تقوم بتحويل طاقة التيار المتردد مباشرة من تردد واحد إلى طاقة تيار متردد من تردد آخر. ورغم أنها توفر كفاءة أعلى، إلا أن آليات التحكم الخاصة بها معقدة؛ وبالتالي، فإنها تظل في مرحلة الترويج والتبني في السوق.

III. مبادئ التشغيل الأساسية لـ VFDs (AC-DC-AC)

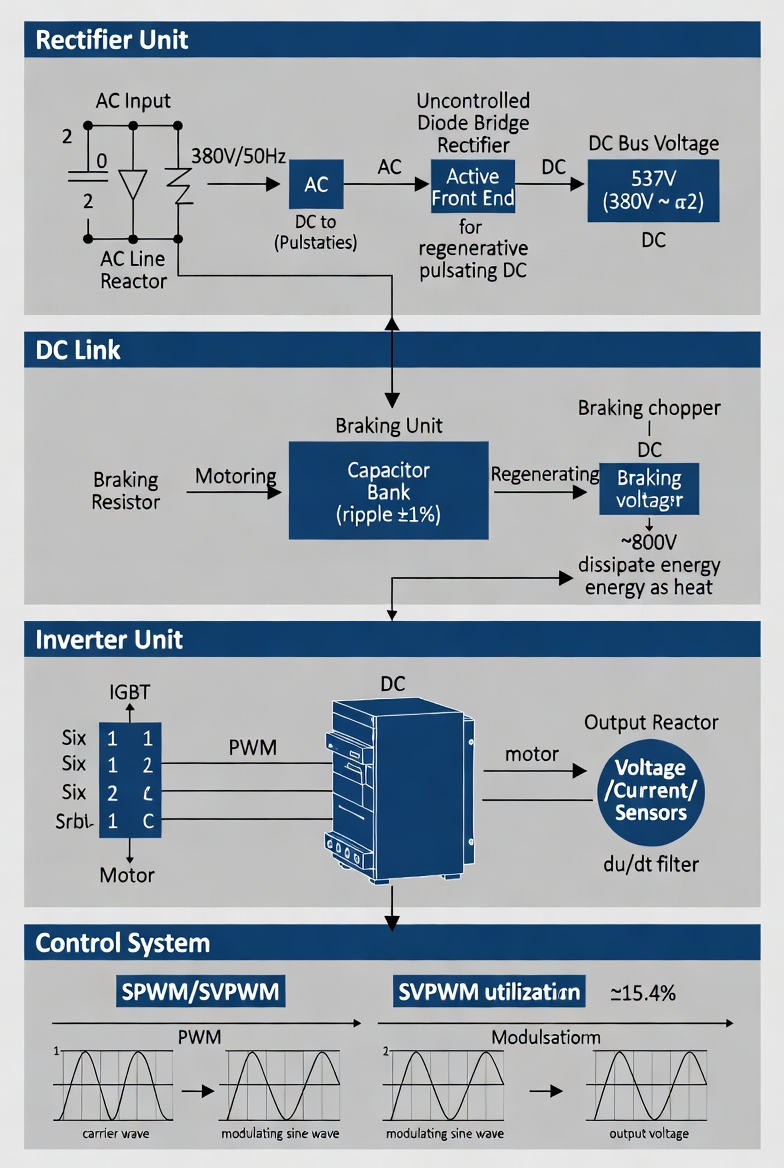

تستخدم VFDs السائدة بنية تحويل الطاقة على مرحلتين تُعرف باسم AC-DC-AC. يمكن تقسيم عملية تحويل الطاقة بأكملها إلى ثلاث مراحل أساسية - التصحيح، وتصفية وصلة التيار المستمر، والانعكاس - وكلها يتم تنسيقها وإدارتها مركزيًا بواسطة نظام تحكم مخصص.

3.1 وحدة المعدل

تعمل وحدة المقوم كمرحلة إدخال لـ VFD. وتتمثل وظيفتها في تحويل طاقة التيار المتردد ذات التردد المفيد التي توفرها شبكة الطاقة (عادةً أحادية الطور 220 فولت / 50 هرتز أو ثلاثية الطور 380 فولت / 50 هرتز) إلى جهد تيار مستمر نابض. عادةً ما تستخدم محولات VFD من الدرجة الصناعية جسر مقوم ثلاثي الطور وغير متحكم فيه بموجة كاملة (يشتمل على ستة صمامات ثنائية مقوم). بعد التصحيح - بافتراض أن المدخلات ثلاثية الطور تبلغ 380 فولت - يبلغ جهد ناقل التيار المستمر حوالي 537 فولت (يتم حسابه على أنه جهد خط RMS مضروبًا في √2؛ أي 380 فولت × 1.414 ≈ 537 فولت).

بالنسبة للتطبيقات عالية الأداء التي تتطلب إمكانات ردود فعل الطاقة (الكبح المتجدد)، يتم استخدام جسور مقوم يتم التحكم فيها (باستخدام الثايرستور/SCR) أو تقنية الواجهة الأمامية النشطة (AFE). لا تتيح هذه الحلول المتقدمة إمكانية إرجاع طاقة فرملة المحرك مرة أخرى إلى شبكة الطاقة فحسب، بل تعمل أيضًا على تحسين عامل طاقة الإدخال بشكل فعال وتخفيف التلوث التوافقي داخل الشبكة، وبالتالي ضمان الامتثال للمعايير التوافقية مثل IEC 61000-3-12.

3.2 رابط DC (الدائرة المتوسطة)

يجب أن يخضع جهد التيار المستمر النابض الذي تنتجه وحدة المقوم للتمليس والتصفية داخل وصلة التيار المستمر (الدائرة المتوسطة) لضمان توصيل جهد ناقل تيار مستمر ثابت إلى وحدة العاكس. يتكون رابط التيار المستمر لعاكس مصدر الجهد من مكثفات إلكتروليتية من الألومنيوم ذات سعة كبيرة، تتراوح عادةً سعتها من عدة مئات إلى عدة آلاف من الميكروفاراد (μF)؛ تعمل هذه المكثفات على قمع تموج جهد ناقل التيار المستمر إلى حدود 1٪. يؤثر استقرار جهد ناقل التيار المستمر بشكل مباشر على جودة شكل موجة جهد الخرج الناتجة عن وحدة العاكس.

عادةً ما يتم توصيل فرع يحتوي على مقاومة الكبح ووحدة الكبح (BU) بالتوازي عبر ناقل التيار المستمر. عندما يتباطأ المحرك، يؤدي القصور الذاتي الميكانيكي إلى دخوله في وضع الكبح المتجدد، مما يعيد الطاقة إلى ناقل التيار المستمر ويؤدي إلى ارتفاع جهد الناقل. عندما يتجاوز جهد الناقل عتبة محددة مسبقًا (عادة حوالي 800 فولت)، يتم تنشيط وحدة الكبح، مما يؤدي إلى تبديد الطاقة الزائدة كحرارة من خلال مقاومة الكبح لمنع تلف العاكس الناتج عن الجهد الزائد.

3.3 وحدة العاكس

تشكل وحدة العاكس مرحلة تحويل الطاقة الأساسية للعاكس. وتتمثل مهمتها في إعادة بناء جهد ناقل التيار المستمر إلى طاقة تيار متردد ثلاثية الطور مع تردد وسعة جهد يمكن التحكم فيهما بدقة. تستخدم المحولات الحديثة على نطاق واسع الترانزستورات ثنائية القطب ذات البوابة المعزولة (IGBTs) كأجهزة تبديل خاصة بها. توفر IGBTs العديد من المزايا - بما في ذلك سرعات التحويل العالية (مع ترددات تحويل تتراوح من 2 كيلو هرتز إلى 16 كيلو هرتز)، ومتطلبات طاقة منخفضة للمحرك، وانخفاض الجهد الكهربي في الحالة، ومنطقة تشغيل آمنة واسعة - مما يجعلها الخيار السائد الحالي لأجهزة أشباه موصلات الطاقة.

يتكون الجسر العاكس ثلاثي الطور من ستة IGBTs (واحد لكل من الأذرع العلوية والسفلية لكل مرحلة). مدفوعة بإشارات PWM الناتجة عن نظام التحكم، يتم تشغيل وإيقاف IGBTs وفقًا لتسلسل توقيت محدد لإنتاج شكل موجة جهد PWM جيبية مكافئة في أطراف الإخراج ثلاثية الطور. نظرًا للمفاعلة الحثية الكبيرة لملفات المحرك، فإنها تعمل بشكل طبيعي كمرشح تمرير منخفض للإشارة الحاملة PWM عالية التردد؛ وبالتالي، فإن شكل موجة التيار الفعلي الذي يتدفق عبر ملفات المحرك يقترب بشكل وثيق من موجة جيبية نقية، مما يتيح التشغيل السلس للمحرك.

3.4  تقنية تعديل عرض النبض (PWM).

تعديل عرض النبض (PWM) هو التكنولوجيا الأساسية المستخدمة لتجميع شكل موجة جهد الخرج للعاكس. مبدأها الأساسي هو كما يلي: خلال فترة حاملة ثابتة، عن طريق ضبط عرض النبضة لإشارات تحويل IGBT (أي دورة التشغيل)، يتم إنشاء سلسلة من النبضات المستطيلة - متساوية في السعة ولكنها متفاوتة في العرض - بحيث تتطابق مساحتها المكافئة مع مساحة شكل الموجة الجيبية المرغوبة خلال الفاصل الزمني المقابل. تولد هذه العملية بشكل فعال جهدًا جيبيًا بالتردد والسعة المطلوبين عند أطراف الحمل.

في الوقت الحالي، أكثر استراتيجيات تعديل PWM شيوعًا هي تعديل عرض النبضة الجيبية (SPWM) وتعديل عرض النبضة الفضائية (SVPWM). بالمقارنة مع SPWM، يوفر SVPWM استخدامًا أعلى بنسبة 15.4% تقريبًا لجهد ناقل التيار المستمر (يصل إلى عامل √3/3) ويظهر محتوى توافقيًا أقل؛ وبالتالي، فهو نظام التعديل المفضل لمحركات التردد المتغير الحديثة عالية الأداء (VFDs). يؤثر اختيار تردد الموجة الحاملة PWM بشكل كبير على أداء النظام: يؤدي تردد الموجة الحاملة الأعلى إلى شكل موجة تيار خرج أكثر سلاسة وتقليل ضوضاء تشغيل المحرك؛ ومع ذلك، فإنه يؤدي أيضًا إلى زيادة خسائر تحويل IGBT وانخفاض مماثل في الكفاءة الإجمالية لـ VFD. ولذلك، يتم عادةً تحسين تردد الموجة الحاملة واختياره ضمن النطاق من 2 كيلو هرتز إلى 16 كيلو هرتز بناءً على سيناريو التطبيق المحدد.

IV. الوحدات الوظيفية الرئيسية وهيكل الدائرة

4.1 هيكل الدائرة الرئيسية

تتكون الدائرة الرئيسية لمحرك التردد المتغير من ثلاثة مكونات أساسية متصلة على التوالي - جسر مقوم، وحافلة DC (تشتمل على مكثفات ترشيح ووحدة فرملة)، وجسر عاكس - مما يشكل مسار تحويل طاقة كامل. على جانب الإدخال، يتم عادةً تركيب مفاعل خط التيار المتردد لقمع التداخل التوافقي على جانب الشبكة وتحسين عامل الطاقة. على جانب الإخراج، يمكن إضافة مفاعل تيار متردد اختياري للخرج أو مرشح *du/dt* للتخفيف من انتقال الجهد المفاجئ (*du/dt*) الناتج عن تبديل PWM، وبالتالي حماية عزل المحرك، وتقليل تلف التآكل الكهربائي إلى محامل المحرك، وتمكين التشغيل الموثوق عبر تشغيل الكابلات الطويلة التي تمتد لمئات الأمتار.

4.2 نظام التحكم

يتمحور نظام التحكم لمحرك التردد المتغير الحديث حول معالج الإشارات الرقمية عالي الأداء (DSP) أو وحدة التحكم الدقيقة (MCU). فهو يدمج مجموعة واسعة من الوظائف، بما في ذلك الحصول على الإشارات التناظرية والرقمية، ومنطق الحماية، وواجهات الاتصال، وقدرات التفاعل بين الإنسان والآلة. يقوم نظام التحكم باستمرار باختبار المعلمات الرئيسية - مثل جهد ناقل التيار المستمر، وتيارات الإخراج ثلاثية الطور، وسرعة المحرك (المشتقة من تعليقات المشفر أو التقدير بدون مستشعر) - وينفذ خوارزميات التحكم المقابلة (التحكم V/F، أو التحكم في المتجهات، أو DTC)، ويولد إشارات محرك PWM دقيقة للإخراج إلى دوائر تشغيل بوابة IGBT.

يشتمل نظام التحكم أيضًا على وظائف حماية شاملة، بما في ذلك: حماية التيار الزائد، وحماية الجهد الزائد/الجهد المنخفض، والحماية من الحرارة الزائدة (استنادًا إلى أجهزة استشعار درجة الحرارة NTC داخل وحدة الطاقة)، ​​وحماية الأعطال الأرضية، وحماية المحرك الزائد (استنادًا إلى نموذج الحماية الحرارية i²t). تضمن هذه التدابير التشغيل الآمن لكل من محرك التردد المتغير (VFD) والمحرك المدفوع في ظل ظروف تشغيل غير طبيعية مختلفة.

4.3  دوائر القيادة ووحدات الطاقة

تعمل دائرة تشغيل بوابة IGBT كواجهة مهمة تربط نظام التحكم بدائرة الطاقة الرئيسية. يجب أن توفر دائرة تشغيل البوابة عالية الجودة تيارًا كافيًا لمحرك البوابة (عادةً ± 2A إلى ± 10A) لضمان التبديل السريع والموثوق لـ IGBTs. في الوقت نفسه، يجب أن يوفر عزل الجهد العالي بين جانب التحكم وجانب الطاقة (عادةً ≥2500 Vrms) لمنع عابري الجهد العالي من إتلاف دوائر التحكم. علاوة على ذلك، تدمج دائرة تشغيل البوابة وظائف مثل اكتشاف عدم التشبع، وحماية الدائرة القصيرة، وتثبيت ميلر، مما يوفر حماية سريعة على مستوى الأجهزة لأجهزة IGBT.

تقوم وحدات الطاقة عادة بدمج جسر المقوم، ومفتاح الكبح، والجسر العاكس في حزمة واحدة، وتعتمد شكل وحدة الطاقة المتكاملة (PIM) أو وحدة الطاقة الذكية (IPM). تتميز أجهزة IPM بدوائر تشغيل البوابة المتكاملة داخليًا ووظائف الحماية، وبالتالي تعزيز تكامل النظام وموثوقيته؛ إنها تمثل الاختيار السائد لمحركات التردد المتغير ذات الطاقة المنخفضة إلى المتوسطة.

V. شرح مفصل لتقنيات التحكم الرئيسية

5.1 التحكم في الجهد/الجهد (التحكم في نسبة الجهد إلى التردد)

يعد التحكم V/F (التحكم في الجهد/التردد) هو إستراتيجية التحكم الأساسية والأكثر استخدامًا على نطاق واسع لمحركات التردد المتغيرة. يتضمن مبدأها الأساسي ضبط جهد الخرج (V) بما يتناسب بشكل مباشر مع تردد الخرج (f). من خلال الحفاظ على نسبة V/f ثابتة (أي نسبة الجهد إلى التردد)، يظل التدفق المغناطيسي داخل فجوة الهواء في المحرك ثابتًا بشكل أساسي. وهذا يضمن أنه، ضمن نطاق التردد الموجود أسفل التردد المقدر للمحرك، يحافظ المحرك على قدرة إخراج عزم دوران قصوى شبه ثابتة. يتميز التحكم V/F بهيكل بسيط، ولا يتطلب أي معلمات محرك محددة، ويظهر قدرة قوية على التكيف مع المحرك المتحكم فيه؛ وهو مناسب تمامًا للتطبيقات ذات السرعات المتغيرة الموفرة للطاقة والتي تتضمن أحمال عزم الدوران ذات القانون المربع، مثل المراوح والمضخات. تشمل حدودها الأداء الديناميكي المحدود - على وجه التحديد، استجابة عزم الدوران البطيئة عند السرعات المنخفضة - ودقة السرعة المنخفضة نسبيًا (عادةً حوالي ± 3٪) نظرًا لطبيعة التحكم في الحلقة المفتوحة؛ وبالتالي، فهو غير مناسب للتطبيقات التي تتطلب قدرات استجابة ديناميكية عالية ودقة تحديد المواقع بدقة.

5.2 التحكم في المتجهات (التحكم في المتجهات / FOC)

يعد التحكم الميداني (FOC) - المعروف أيضًا باسم التحكم في المتجهات - حاليًا التقنية السائدة لتنظيم السرعة ذات التردد المتغير عالي الأداء. يتضمن مبدأه الأساسي استخدام تحويلات الإحداثيات (على وجه التحديد، تحويلات كلارك وبارك) لفصل تيارات الجزء الثابت لمحرك تيار متردد ثلاثي الطور إلى مكونين مستقلين: مكون التدفق (Id*، الذي يتحكم في المجال المغناطيسي) ومكون عزم الدوران (*Iq*، الذي يتحكم في عزم الدوران). يتيح هذا النهج التحكم المستقل في المجال المغناطيسي وعزم الدوران - المماثل لمحرك التيار المستمر - وبالتالي تحقيق خصائص استجابة ديناميكية فائقة ومجموعة واسعة من قدرات التحكم في السرعة.

يتم تصنيف التحكم في المتجهات على نطاق واسع إلى نوعين: التحكم في المتجهات في الحلقة المغلقة (CLVC) - المعروف أيضًا باسم التحكم في المتجهات المستند إلى المستشعر - والتحكم في المتجهات في الحلقة المفتوحة (OLVC)، أو التحكم في المتجهات بدون مستشعر. يستخدم التحكم في المتجهات القائم على المستشعر برنامج تشفير تزايدي (عادةً بدقة 1024 PPR أو 2048 PPR) مثبتًا على عمود المحرك للحصول على معلومات السرعة والموضع بدقة، وبالتالي تحقيق مقاييس تحكم عالية الأداء مثل دقة السرعة التي تبلغ ±0.02% ووقت استجابة عزم الدوران أقل من 5 مللي ثانية. على العكس من ذلك، يستخدم التحكم في المتجهات بدون مستشعر نماذج محرك رياضية متقدمة (مثل مراقبي الحالة التكيفية ذات الترتيب الكامل أو مرشحات كالمان) لتقدير سرعة المحرك وارتباط تدفق الدوار؛ وهذا يلغي الحاجة إلى جهاز التشفير، وبالتالي تقليل تكاليف النظام وتبسيط الصيانة. مع دقة سرعة نموذجية تبلغ حوالي ±0.5%، يعد التحكم في ناقلات الحركة بدون مستشعر مناسبًا لغالبية تطبيقات المحركات الصناعية.

5.3 التحكم المباشر في عزم الدوران (DTC)

تم اقتراح التحكم المباشر في عزم الدوران (DTC) لأول مرة من قبل شركة ABB في عام 1986. ولا يتطلب DTC مستشعر سرعة المحرك ولا تحويلات الإحداثيات المعقدة - على عكس التحكم في المتجهات - ولكنه بدلاً من ذلك يحسب بشكل مباشر القيم الفعلية لوصلة تدفق المحرك وعزم الدوران داخل نظام إحداثيات الجزء الثابت. من خلال استخدام مقارنات التباطؤ وجدول اختيار ناقل الجهد، فإنه يختار مباشرة حالة تبديل العاكس المثالية للحفاظ على كل من حجم ربط التدفق وعزم الدوران داخل نطاقات التباطؤ الخاصة بكل منهما.

تكمن الميزة الأساسية لـ DTC في سرعة الاستجابة الديناميكية لعزم الدوران السريعة للغاية (عادةً <2 مللي ثانية) ومتانتها القوية ضد التغيرات في معلمات المحرك. إنها مناسبة بشكل خاص لتطبيقات القيادة عالية الأداء - مثل الدرفلة والرفع وصناعة الورق - حيث تكون متطلبات جودة عزم الدوران الديناميكي عالية بشكل استثنائي. تتمثل عيوبه الأساسية في تموج عزم الدوران الكبير نسبيًا عند السرعات المنخفضة وتردد التبديل المتغير، مما قد يؤدي إلى مشاكل إضافية في الضوضاء والتوافقيات.

سادسا. المعايير الفنية الرئيسية ومعايير الاختيار

في الممارسة الهندسية، يعد الاختيار الصحيح لمحرك التردد المتغير (VFD) أمرًا بالغ الأهمية لضمان التشغيل الموثوق للنظام وتحقيق فوائد توفير الطاقة بشكل كامل. تتضمن معلمات التحديد الرئيسية ما يلي:

الجدول 1: نظرة عامة على المعلمات التقنية الرئيسية لمحولات التردد

سابعا. مبادئ توفير الطاقة وتحليل كفاءة الطاقة

الأساس الأساسي لتوفير الطاقة باستخدام محولات التردد يكمن في "قانون مكعب الطاقة التدفق" (قانون التقارب) المطبق على آلات الموائع: بالنسبة لمضخات الطرد المركزي ومراوح التدفق المحوري التي تعمل في ظل ظروف التحكم في السرعة المتغيرة، فإن معدل التدفق Q يتناسب بشكل مباشر مع سرعة الدوران n؛ الرأس (الضغط) *H* يتناسب طردياً مع مربع السرعة؛ وقوة العمود *P* تتناسب طرديًا مع مكعب السرعة. هذا هو:

P₂ / P₁ = (n₂ / n₁)³ = (Q₂ / Q₁)³

يتم الحساب على سبيل المثال: إذا كانت المروحة لديها طاقة مقدرة تبلغ 100 كيلووات في ظل ظروف التشغيل المقدرة، ولكن متطلبات العملية تتطلب 80% فقط من معدل التدفق المقدر، فإن استخدام التحكم التقليدي في اختناق المخمد يؤدي إلى عدم حدوث أي تغيير تقريبًا في استهلاك الطاقة (يبقى عند 80-90 كيلووات تقريبًا). ومع ذلك، إذا تم استخدام التحكم في سرعة التردد المتغير لتقليل سرعة الدوران إلى 80%، فإن استهلاك الطاقة النظري ينخفض ​​إلى 100 × 0.8³ = 51.2 كيلووات فقط؛ ويمثل ذلك توفيرًا للطاقة يبلغ حوالي 38.8 كيلووات، مما يحقق معدل توفير للطاقة يبلغ 38.8%.

علاوة على ذلك، من خلال وظيفة التشغيل الناعم - والتي تحد من تيار بدء تشغيل المحرك في حدود 1.5 مرة من التيار المقدر (مقارنة بـ 6-8 مرات من تدفق التيار المقدر الذي يحدث أثناء التشغيل المباشر على الخط) - يخفف محرك التردد المتغير (VFD) بشكل فعال التأثير على شبكة الطاقة أثناء بدء التشغيل. كما أنه يقلل بشكل كبير من الضغط الميكانيكي الواقع على مكونات المحرك وناقل الحركة، وبالتالي إطالة عمر خدمة المعدات وخفض تكاليف الصيانة.

من منظور إجمالي تكلفة دورة الحياة (LCC)، بالنسبة للمحركات عالية الطاقة التي تعمل بشكل مستمر، يمكن عادة استرداد النفقات الرأسمالية الأولية (CAPEX) لـ VFD بالكامل خلال 1 إلى 3 سنوات من خلال توفير تكاليف الكهرباء (OPEX). وبعد ذلك، يستمر النظام في تحقيق فوائد اقتصادية كبيرة وخفض انبعاثات الكربون، مما يوفر عائدًا مرتفعًا بشكل استثنائي على الاستثمار.

ثامنا. سيناريوهات التطبيقات الصناعية النموذجية

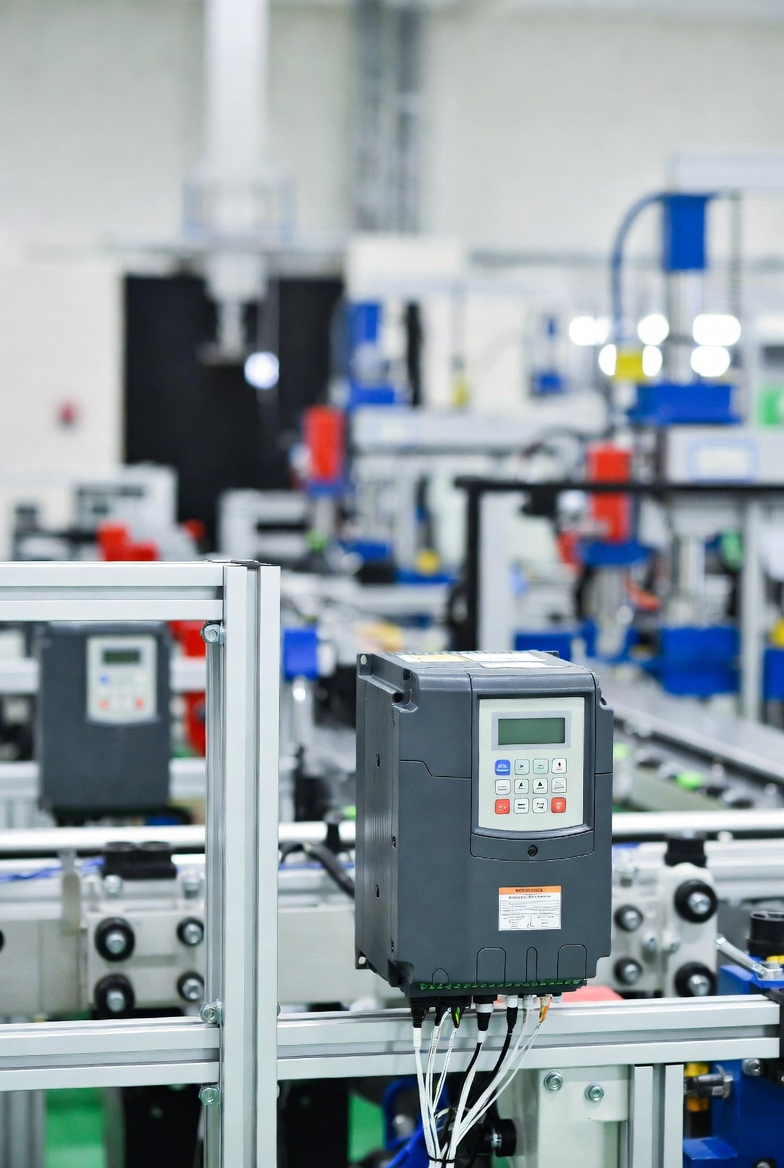

8.1  أتمتة المصانع والتصنيع

في مجالات مثل محركات المغزل لأدوات الآلة CNC، والتحكم في التردد المتغير للمضخات الهيدروليكية في آلات القولبة بالحقن، وآلات النسيج (آلات التزييف، وآلات التحجيم، والدعامات)، وخطوط الطباعة والتغليف، ورافعات تكديس المستودعات الآلية، تتيح VFDs التحكم عالي الدقة في السرعة، وعزم الدوران، والموضع. وهذا يعزز بشكل كبير اتساق جودة المنتج وكفاءة الإنتاج، ويعمل كتقنية دعم أساسية للتصنيع الذكي للصناعة 4.0.

8.2 أنظمة التدفئة والتهوية وتكييف الهواء

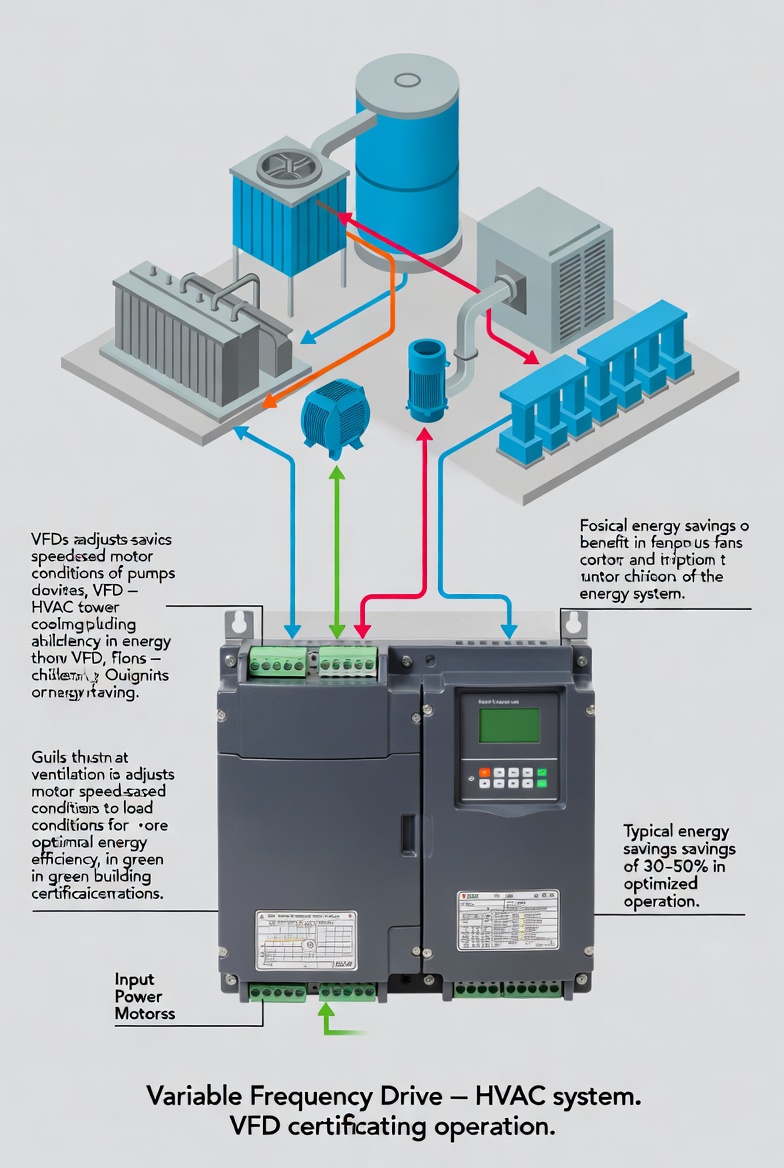

في أنظمة تكييف الهواء المركزية، يتم استخدام VFDs على نطاق واسع لتشغيل مضخات تدوير الماء المبرد، ومضخات تدوير مياه التبريد، ومراوح برج التبريد، ومراوح إمداد وحدة معالجة الهواء. استنادًا إلى الاختلافات في الحمل الداخلي (المشار إليها بإشارات ردود الفعل من درجة الحرارة أو الضغط التفاضلي أو مستشعرات تركيز ثاني أكسيد الكربون)، يقوم محرك التردد المتغير (VFD) بضبط سرعات المضخات والمراوح في الوقت الفعلي للحفاظ على نقاط التشغيل المثالية. يؤدي هذا النهج عادةً إلى تحقيق وفورات شاملة في الطاقة تتراوح بين 30% إلى 50%، مما يجعله أداة تكنولوجية بالغة الأهمية للمباني العامة واسعة النطاق والمرافق الصناعية التي تسعى إلى الحصول على شهادة "المباني الخضراء".

8.3 مرافق المياه وصناعات معالجة المياه

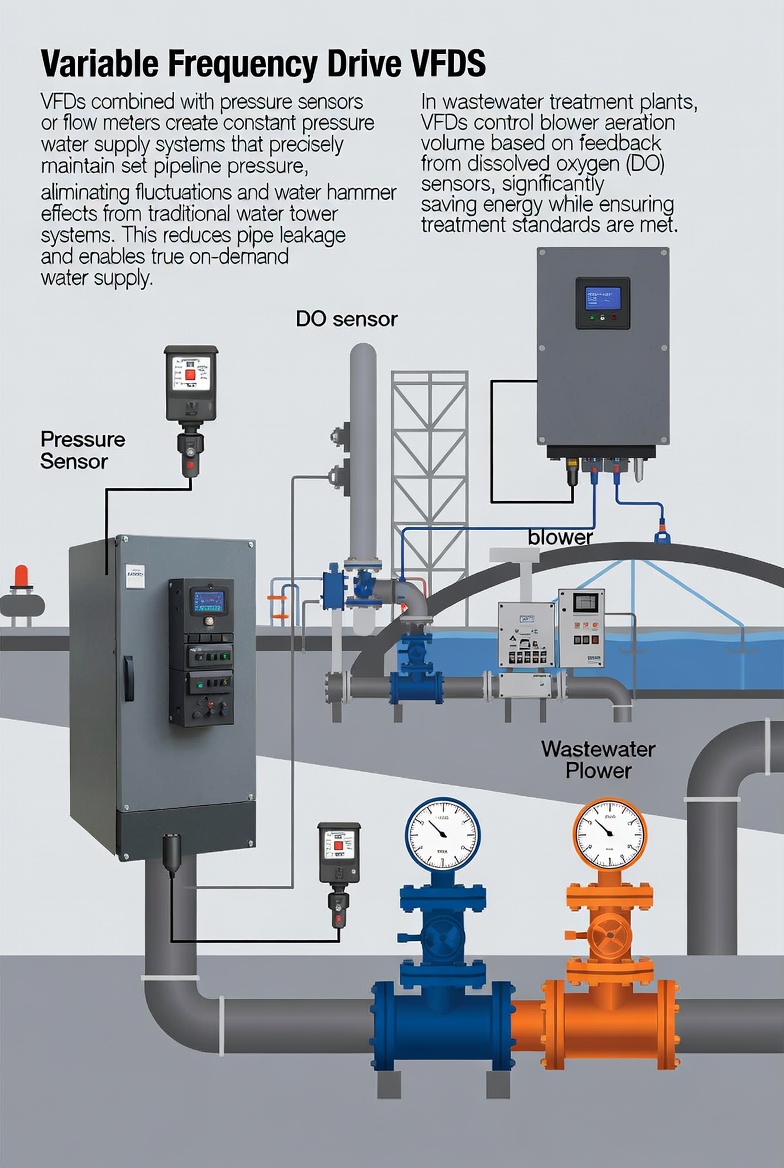

عند إقرانها بأجهزة استشعار الضغط (أو عدادات التدفق)، تشكل VFDs أنظمة إمداد مياه ذات ضغط ثابت متغيرة التردد قادرة على تنظيم ضغط شبكة خطوط الأنابيب بدقة إلى نقطة محددة. وهذا يزيل تقلبات الضغط وصدمات "المطرقة المائية" المتأصلة في أنظمة تخزين أبراج المياه التقليدية، ويقلل معدلات تسرب خطوط الأنابيب، ويتيح إمداد المياه "حسب الطلب" حقًا. في محطات معالجة مياه الصرف الصحي، يتم استخدام VFDs للتحكم في تدفق هواء المنافيخ (استنادًا إلى ردود الفعل من مستشعرات الأكسجين المذاب [DO])، وبالتالي تقليل استهلاك الطاقة للتهوية بشكل كبير مع ضمان استيفاء معايير المعالجة.

8.4  الطاقة الجديدة وصناعات الطاقة

في مجال توليد طاقة الرياح، يتم استخدام VFDs ضمن أنظمة المولدات التعريفية ذات التغذية المزدوجة (DFIG) للتحكم في إثارة الجانب الدوار، مما يتيح تتبع الحد الأقصى لنقاط الطاقة (MPPT) ومزامنة الشبكة. في أنظمة الطاقة الكهروضوئية (الشمسية)، تقوم VFDs - التي تعمل كمحولات - بتحويل التيار المباشر (DC) إلى تيار متردد (AC) الذي يلبي متطلبات التردد المحددة لشبكة الطاقة. علاوة على ذلك، فإن تطبيق التحكم في السرعة المتغيرة التردد على المعدات المساعدة عالية الطاقة في محطات الطاقة الحرارية - مثل مضخات تغذية الغلايات، ومراوح السحب المستحثة، ومراوح السحب القسري - يمثل اتجاهًا استراتيجيًا رئيسيًا للحفاظ على الطاقة وتقليل الاستهلاك داخل صناعة الطاقة الحرارية.

تاسعا. التوافق الكهرومغناطيسي (EMC) والتخفيف التوافقي

أثناء التشغيل، تولد VFDs نوعين أساسيين من مشكلات التداخل الكهرومغناطيسي (EMI): أولاً، التيارات التوافقية ذات الترتيب المنخفض (على سبيل المثال، التوافقيات 5، 7، 11، 13) التي يتم توصيلها مرة أخرى إلى شبكة الطاقة عبر خطوط الكهرباء - الناتجة عن التقطيع غير الخطي لتيار الشبكة بواسطة جسر المقوم. يمكن لهذه التوافقيات أن تشوه الشكل الموجي لجهد الشبكة وتعطل التشغيل العادي للمعدات الحساسة الأخرى داخل نفس نظام إمداد الطاقة. ثانياً، التداخل الكهرومغناطيسي المشع الناتج عن عمليات التبديل عالية التردد، والذي قد يتداخل مع معدات الاتصال والتحكم المحيطة. لمعالجة المشكلات المذكورة أعلاه، تستخدم الممارسة الهندسية عادةً التدابير التقنية التالية: تركيب مفاعل إدخال التيار المتردد على جانب الإدخال لمحرك التردد المتغير (VFD) - والذي يمكن أن يقلل إجمالي تشويه التيار التوافقي (THDi) من حوالي 75% إلى حوالي 35%؛ للتطبيقات ذات المتطلبات التوافقية الصارمة، باستخدام تقنية تصحيح 12 نبضة أو 24 نبضة، أو نشر مرشحات الطاقة النشطة (APF)؛ تركيب كابلات محمية لتوصيل الإخراج بين VFD والمحرك، مصحوبة بتأريض مناسب من نقطة واحدة؛ وتثبيت مرشح EMC على جانب إدخال VFD لضمان توافق المنتج مع معايير EMC مثل IEC 61800-3 (الفئة C2/C3).

X. اتجاهات وتوقعات التطوير الفني

حاليًا، تمر تقنية VFD بتطور متزامن عبر أبعاد متعددة. في عالم أجهزة أشباه موصلات الطاقة، تحل أشباه الموصلات ذات فجوة النطاق الواسعة من الجيل الثالث - المتمثلة في دوائر MOSFET من كربيد السيليكون (SiC) ووحدات HEMTs من نيتريد الغاليوم (GaN) - محل أجهزة Si-IGBT التقليدية تدريجيًا. من خلال الاستفادة من خسائر التبديل المنخفضة للغاية وتحمل درجات الحرارة العالية، تعمل هذه الأجهزة المتقدمة على تعزيز كثافة طاقة VFD عدة أضعاف ورفع الكفاءة إلى أكثر من 99%. علاوة على ذلك، فإنها تدعم ترددات تحويل PWM أعلى (> 100 كيلو هرتز)، وبالتالي القضاء تمامًا على ضوضاء تشغيل المحرك؛ وبالتالي، تعتبر الصناعة هذا التطور بمثابة القفزة الثورية التالية في تكنولوجيا VFD.

فيما يتعلق بالرقمنة والشبكات، فقد أدى تكامل تقنيات إنترنت الأشياء الصناعية (IIoT) إلى تحويل VFD من مجرد جهاز للتحكم في السرعة إلى عقدة محرك ذكية. يمكن للجيل الجديد من محركات VFD، المجهزة بقدرات الحوسبة الطرفية المضمنة، جمع ومعالجة وتحميل كميات هائلة من البيانات التشغيلية في الوقت الفعلي. تعمل هذه الإمكانية على تسهيل الصيانة التنبؤية القائمة على التعلم الآلي، مما يتيح إصدار تحذيرات مبكرة من الأعطال الوشيكة في المحرك أو الميكانيكا، وبالتالي تقليل وقت التوقف غير المخطط له. في الوقت نفسه، من خلال التكامل السلس مع أنظمة تنفيذ التصنيع (MES)، وأنظمة تخطيط موارد المؤسسات (ERP)، والمنصات الصناعية القائمة على السحابة، تتيح هذه الأجهزة إدارة رقمية شاملة والتحكم في عمليات الإنتاج، وبالتالي تسريع انتقال المصنع نحو التصنيع الذكي للصناعة 4.0. في عالم التنمية الخضراء والمستدامة، تستعد محركات التردد المتغير المتجددة (VFDs) - المجهزة بقدرات التغذية الراجعة للطاقة - لإيجاد تطبيق واسع النطاق بشكل متزايد في السيناريوهات التي تتضمن عمليات تشغيل وتوقف متكررة، بالإضافة إلى أحمال عالية القصور الذاتي. علاوة على ذلك، فإن مفاهيم تصميم VFD المعيارية والموحدة ستقلل بشكل كبير من تكاليف إدارة قطع الغيار للمستخدمين. في الوقت نفسه، فإن أنظمة VFD عالية الكفاءة التي تلبي متطلبات فئة كفاءة الطاقة IE2 لمعيار IEC 61800-9 (توجيه EcoDesign) من المقرر أن تصبح عتبة دخول إلزامية للسوق في الأسواق العالمية الكبرى، وبالتالي دفع الصناعة بأكملها نحو مستويات أعلى من كفاءة الطاقة.

الحادي عشر. الاستنتاج

من خلال سلسلة تحويل الطاقة AC-DC-AC الأساسية - جنبًا إلى جنب مع تقنيات تعديل PWM المتقدمة وخوارزميات التحكم في المتجهات/DTC عالية الأداء - تحقق محركات التردد المتغير تحكمًا دقيقًا وفعالاً في سرعة وعزم دوران محركات التيار المتردد. وقد تم التحقق من قيمتها الشاملة عبر مجالات مثل الحفاظ على الطاقة الصناعية، وتحسين العمليات، وحماية المعدات، وذكاء النظام بشكل كامل من خلال الممارسات الهندسية العالمية.

تظل شركة Zhejiang NENA Electric Co., Ltd. ثابتة في التزامها بالابتكار القائم على التكنولوجيا، حيث تدمج باستمرار أحدث تقنيات إلكترونيات الطاقة ونظريات التحكم المتقدمة مع متطلبات التطبيق العملي للبيئات الصناعية. نحن ملتزمون بتزويد العملاء العالميين بمنتجات VFD عالية الأداء والموثوقية والكفاءة، إلى جانب حلول القيادة الشاملة. ونحن نتطلع إلى التعاون مع شركائنا في الصناعة من أجل الارتقاء بشكل جماعي بحدود تكنولوجيا المحركات الكهربائية والمساهمة في التحول الأخضر والتنمية عالية الجودة لقطاع التصنيع.
