ما هو محول التردد؟ مبادئها الأساسية ووظائفها الأساسية

مجردة

ال محول التردد يعد من الأجهزة الأساسية في مجال الهندسة الكهربائية الحديثة؛ من خلال التنظيم الدقيق للتردد والجهد لمصدر طاقة التيار المتردد، فإنه يتيح التحكم المستمر في سرعات المحرك الكهربائي. بدءًا من التعريف الأساسي لمحول التردد، توضح هذه المقالة بشكل منهجي مبادئ التشغيل والأنواع الأساسية والمكونات الأساسية والتطبيقات الشاملة عبر قطاعات الطيران الصناعية والتجارية والعسكرية، بهدف توفير مرجع فني شامل للمهندسين الكهربائيين وصناع القرار في مجال المشتريات.

الكلمات المفتاحية: محول التردد، تحويل التردد، التحكم في المحرك، تنظيم سرعة التردد المتغير، محول التردد الثابت، محول التردد الدوار، تقنية PWM

أنا. مقدمة

في عالم اليوم، مع استمرار عملية التصنيع في التعمق، أصبح الاستخدام الفعال والتحكم الدقيق في الطاقة الكهربائية من الضرورات الأساسية للتصنيع الحديث، وبناء البنية التحتية، وحتى قطاع الدفاع. يعمل محول التردد - وهو منتج محوري لتكنولوجيا إلكترونيات الطاقة - على تمكين المهندسين بقدرات تحكم غير مسبوقة في المعدات الكهربائية عن طريق تغيير معلمات التردد والجهد لطاقة التيار المتردد.

سواء في تنظيم سرعة المضخات في محطات ضخ المياه، أو تحسين كفاءة الطاقة في مراوح نظام التدفئة والتهوية وتكييف الهواء، أو توفير دعم الطاقة الأرضية للطيران، أو تسهيل التحكم المؤازر في آلات التصنيع الدقيقة، تلعب محولات التردد دورًا لا غنى عنه. يشكل فهم التعريف الأساسي وآليات التشغيل وقيمة التطبيق لمحولات التردد معرفة أساسية يجب على كل ممارس في الهندسة الكهربائية إتقانها.

ثانيا. التعريف الأساسي لمحول التردد

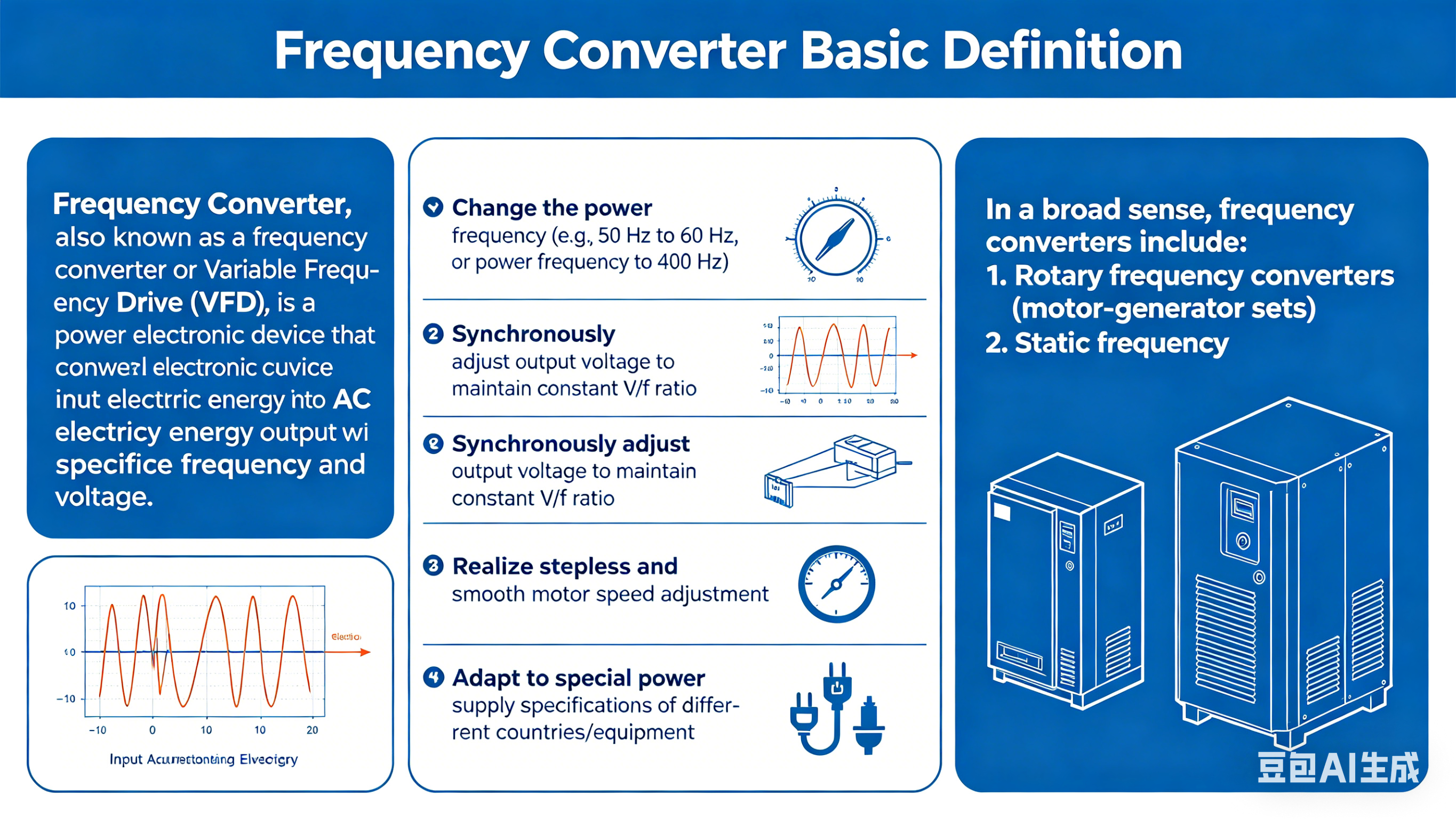

محول التردد - المعروف أيضًا باسم مغير التردد أو محرك التردد المتغير (VFD) - هو جهاز إلكترونيات طاقة يقوم بتحويل الطاقة الكهربائية المتناوبة الواردة إلى مخرج كهربائي متردد بتردد وجهد محددين. وتشمل وظائفها الأساسية ما يلي:

◆ تغيير تردد مصدر الطاقة (على سبيل المثال، تحويل 50 هرتز إلى 60 هرتز، أو تحويل تردد المرافق إلى 400 هرتز)؛

◆ ضبط جهد الخرج بشكل متزامن للحفاظ على نسبة ثابتة من الجهد إلى التردد (V/f)؛

◆ تمكين التنظيم السلس والسلس لسرعات المحرك الكهربائي؛

◆ التكيف مع متطلبات إمدادات الطاقة المحددة لمختلف البلدان أو المعدات المتخصصة. بشكل عام، يشمل مصطلح "محول التردد" جميع الأجهزة القادرة على تحقيق تحويل التردد، بما في ذلك محولات التردد الدوارة (في شكل مجموعات مولدات المحرك) ومحولات التردد الثابتة (المعتمدة على الأجهزة الإلكترونية للطاقة ذات الحالة الصلبة).

ثالثا. لماذا تعتبر محولات التردد ضرورية؟

لا تلتزم شبكات طاقة التيار المتردد العالمية بمعيار تردد واحد وموحد. حاليًا، يسود نظامان رئيسيان للترددات الصناعية في جميع أنحاء العالم:

عندما يتم استخدام المعدات المصممة للتشغيل بتردد 50 هرتز في بيئة شبكة طاقة بتردد 60 هرتز (أو العكس)، فإن ذلك يؤدي إلى انحرافات في سرعة المحرك وارتفاع درجة الحرارة وربما تلف المعدات. تعمل محولات التردد كحل أساسي لهذا التحدي المتمثل في توافق الترددات المتقاطعة؛ وفي الوقت نفسه، فهي تمثل وسيلة تكنولوجية رئيسية لتحقيق التحكم في السرعة المتغيرة للمحركات الكهربائية وتحقيق الحفاظ على الطاقة وتقليل الاستهلاك.

رابعا. مبادئ تشغيل محول التردد

تستخدم محولات التردد الثابتة الحديثة عادةً طوبولوجيا التحويل المزدوج "AC-DC-AC". يمكن تقسيم العملية التشغيلية الأساسية إلى المراحل الثلاث التالية:

4.1 مرحلة التصحيح

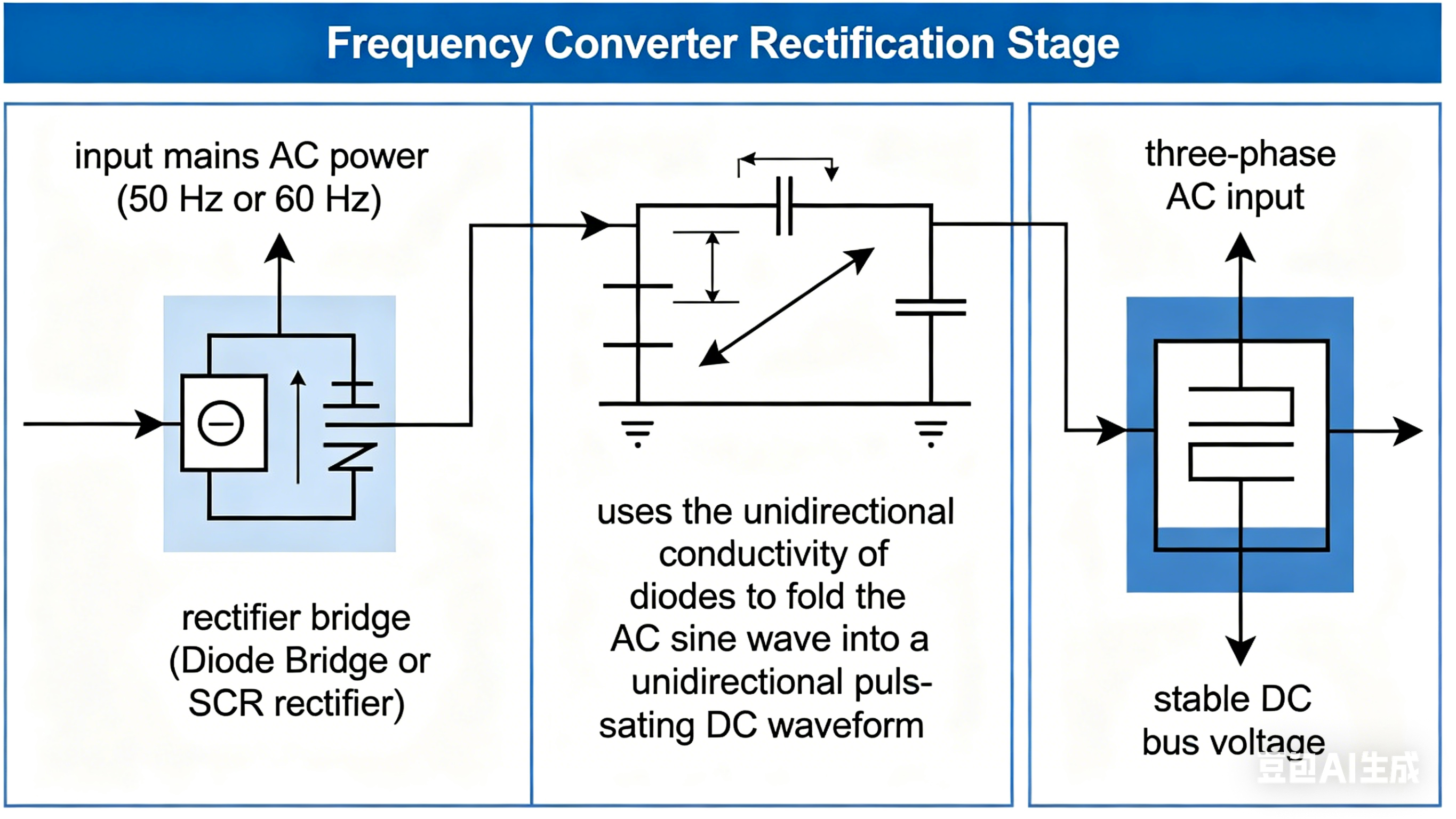

ال incoming industrial-frequency AC power (50 Hz or 60 Hz) is first converted into DC power via a rectifier bridge (typically a diode bridge or an SCR rectifier). By leveraging the unidirectional conductivity of diodes, the rectifier bridge transforms the incoming AC sine wave into a unidirectional, pulsating DC waveform. Three-phase frequency converters accept a three-phase AC input and, following rectification, output a stable DC bus voltage.

4.2 مرحلة تصفية حافلة التيار المستمر

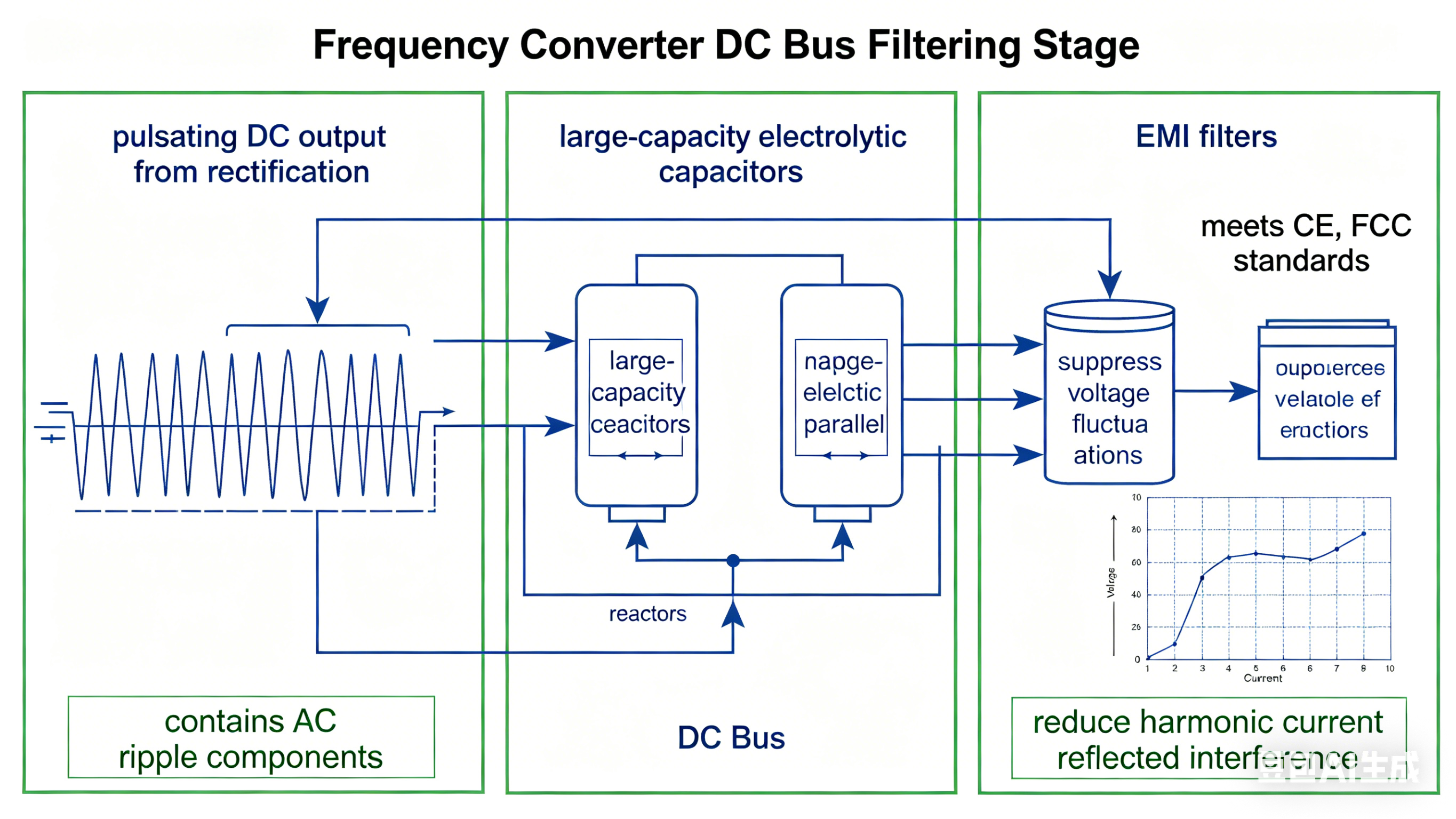

ال pulsating DC output from the rectifier contains AC ripple components; therefore, it must undergo smoothing and filtering via high-capacitance electrolytic capacitors and inductors situated on the DC bus. The energy-storage characteristics of the capacitors effectively suppress voltage fluctuations, while the inductors serve to mitigate harmonic current interference reflected back into the power grid. High-quality frequency converters typically feature built-in EMI filters to ensure compliance with international electromagnetic compatibility standards, such as CE and FCC.

4.3 مرحلة إخراج الانعكاس/PWM

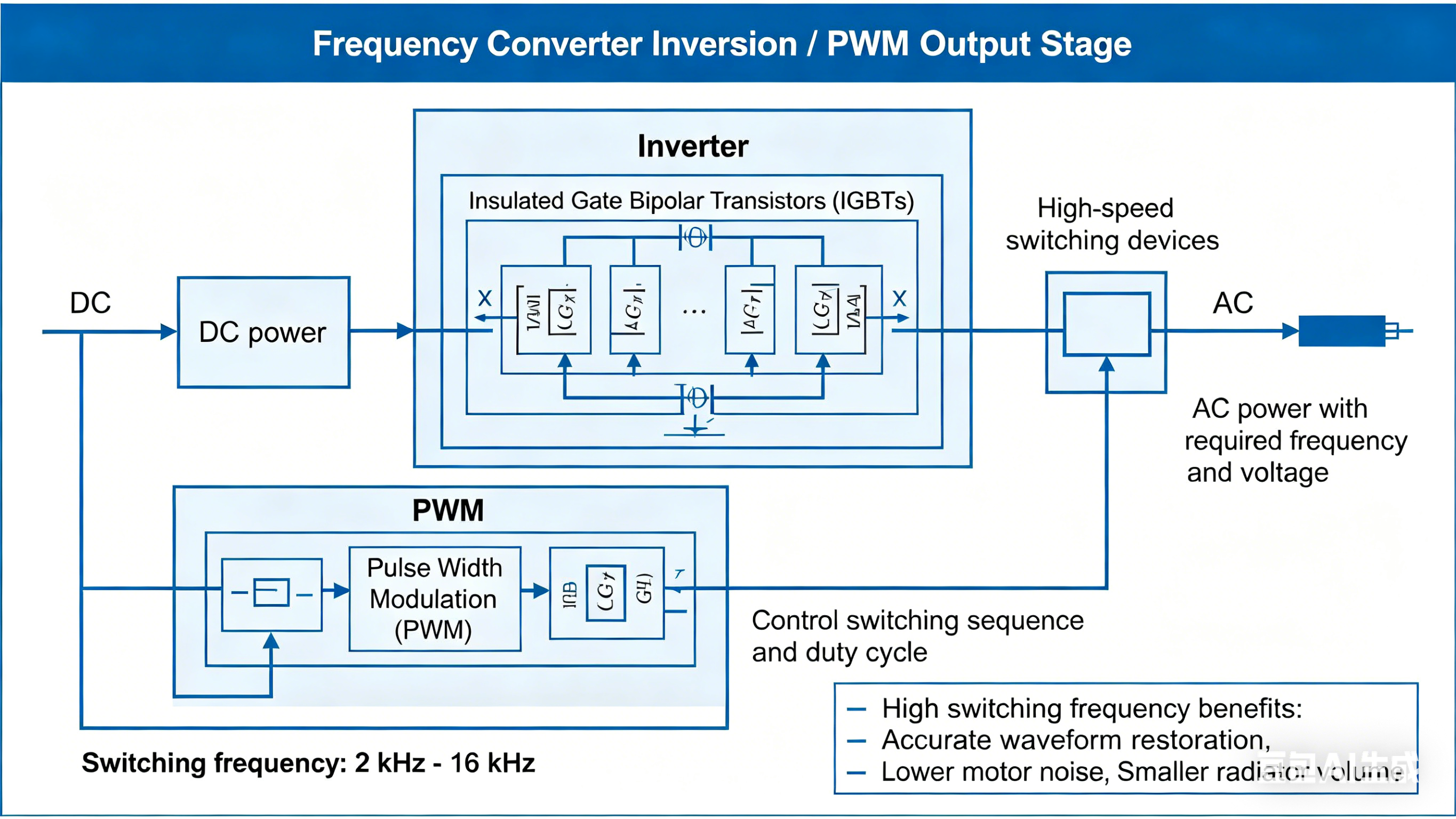

يتم إعادة تحويل طاقة التيار المستمر بواسطة عاكس إلى طاقة تيار متردد بالتردد والجهد المطلوبين. تستخدم محركات التردد المتغير الحديثة (VFDs) عادةً ترانزستورات البوابة المعزولة ثنائية القطب (IGBTs) كأجهزة تبديل عالية السرعة. من خلال استخدام تقنية تعديل عرض النبض (PWM) - على وجه التحديد من خلال التحكم في توقيت التبديل ودورة العمل لـ IGBTs - يقومون بدقة بتجميع شكل الموجة الجيبية المطلوبة.

ال switching frequency of IGBTs typically ranges from 2 kHz to 16 kHz. A higher switching frequency translates to more accurate waveform reproduction, reduced motor noise, and smaller heat sinks, thereby enabling a more compact device design.

V. الأنواع الرئيسية لمحولات التردد

5.1 محولات التردد الثابتة (SFC)

لا تحتوي محولات التردد الثابتة على أجزاء ميكانيكية دوارة وتعتمد كليًا على أجهزة الطاقة الإلكترونية ذات الحالة الصلبة لتحقيق تحويل التردد. وتشمل مزاياها ما يلي:

◆ سرعة الاستجابة السريعة، مما يسمح بالتحكم الدقيق في تردد الخرج والجهد.

◆ حجم صغير ووزن خفيف، مما يسهل التركيب والصيانة.

◆ استقرار عالي للإخراج ومحتوى توافقي منخفض (خاصة عند استخدام تصحيح 12 نبضة أو نبضة أعلى)؛

◆ كفاءة عالية، مع كفاءة تحويل نموذجية تتجاوز 95%؛

◆ دعم كل من المخرجات أحادية الطور وثلاثية الطور، ومناسبة للترددات المختلفة مثل 25 هرتز، و50 هرتز، و60 هرتز، و400 هرتز.

5.2 محولات التردد الدوارة

تستخدم محولات التردد الدوارة تكوين مجموعة مولد المحرك (M-G): يعمل المحرك الموجود على جانب الإدخال بسرعة ثابتة لقيادة المولد؛ يتم بعد ذلك تعديل تردد خرج المولد عن طريق تغيير عدد أزواج الأقطاب أو سرعة دورانه. تمتلك محولات التردد الدوارة قدرات استثنائية في قيادة الأحمال وخصائص عزل كهربائي فائقة. وبالتالي، يتم نشرها بشكل متكرر في بيئات ذات متطلبات صارمة لجودة الطاقة - مثل الأدوات الآلية الدقيقة، أو معدات البث، أو في التطبيقات الصناعية القديمة عالية الطاقة. وتشمل عيوبها الأساسية حجمها المادي الكبير، ووزنها الثقيل، وفترات الصيانة الأقصر.

5.3 محرك التردد المتغير (VFD)

VFD هو شكل متخصص من محولات التردد الساكنة المصممة خصيصًا لمجال التحكم في سرعة المحرك الكهربائي. هدفها الأساسي ليس مجرد تحويل معايير التردد، بل تحقيق تنظيم غير متدرج لسرعة المحرك من خلال الضبط المستمر لتردد الخرج (قابل للتعديل عادةً في نطاق من 0 إلى 400 هرتز). يتم استخدام VFDs على نطاق واسع في التطبيقات التي تتضمن أحمال عزم دوران متغير أو عزم دوران ثابت - مثل المراوح، والمضخات، والضواغط، وأحزمة النقل - وتعمل كمكون أساسي في الحفاظ على الطاقة الصناعية.

سادسا. الوظائف الأساسية لمحولات التردد

6.1 تمكين تحويل الطاقة عبر الترددات

تختلف ترددات شبكات الطاقة باختلاف البلدان (على سبيل المثال، 50 هرتز مقابل 60 هرتز)، في حين أن صناعات معينة (مثل قطاعات الطيران والطبية والعسكرية) غالبًا ما تتطلب ترددات متخصصة، مثل 400 هرتز. محولات التردد قادرة على تحويل طاقة الشبكة الحالية بدقة إلى مواصفات التردد والجهد المحددة التي تتطلبها المعدات المستهدفة. وهذا يضمن التشغيل السليم للآلات المستوردة والمعدات عبر الحدود، وبالتالي بمثابة ضمان أساسي للتجارة الدولية وقابلية التشغيل البيني للمعدات.

6.2 التحكم الدقيق في سرعة المحرك

وفقًا لصيغة السرعة المتزامنة للمحرك - n = 60f / p (حيث يمثل *f* تردد مصدر الطاقة و *p* يمثل عدد أزواج الأقطاب) - تتناسب سرعة المحرك بشكل مباشر مع تردد مصدر الطاقة. من خلال الضبط المستمر لتردد الخرج عبر محول التردد، يمكن تحقيق التحكم الدقيق في سرعة المحركات غير المتزامنة. تحل هذه الطريقة محل آليات تنظيم السرعة الميكانيكية التقليدية (مثل أنظمة السرعة المتغيرة القائمة على البكرة أو المقرنات الهيدروليكية)، مما يعزز بشكل كبير دقة التحكم في النظام وسرعة الاستجابة.

6.3 توفير كبير في الطاقة

بالنسبة للأحمال مثل المراوح والمضخات، يتناسب استهلاك الطاقة بشكل مباشر مع مكعب سرعة الدوران (P ∝ n³). عندما تتطلب عمليات الإنتاج خفض معدل التدفق - على سبيل المثال، عن طريق تقليل سرعة المحرك بنسبة 20% باستخدام محول التردد - من الناحية النظرية، يمكن تقليل استهلاك الطاقة بنسبة 49% تقريبًا (منذ 0.8³ ≈ 0.51). توضح دراسات الحالة الهندسية العملية أنه، بالمقارنة مع مخططات التشغيل التقليدية ذات التردد الثابت، فإن أنظمة التحكم في سرعة التردد المتغير تحقق عادةً وفورات في الطاقة تتراوح من 20% إلى 50%، مع فترة استرداد استثمار نموذجية تتراوح من 1 إلى 3 سنوات. 6.4 البداية الناعمة والحماية من التحميل الزائد

عندما يتم تشغيل المحركات الكهربائية التقليدية مباشرة بتردد المرافق، يمكن أن يصل تيار البدء إلى 5 إلى 8 أضعاف التيار المقدر، مما يسبب صدمة لشبكة الطاقة ويولد ضغطًا شديد التأثير على مكونات ناقل الحركة الميكانيكي. من خلال استخدام طريقة التشغيل ذات التردد المنخفض والجهد المنخفض لتسريع المحرك تدريجيًا إلى سرعة التشغيل الخاصة به، يمكن لمحرك التردد المتغير (VFD) أن يحد من تيار البدء إلى 1.5 مرة من القيمة المقدرة. يؤدي هذا إلى إطالة عمر خدمة المعدات بشكل فعال وتقليل تكاليف الصيانة.

6.5 تحسين جودة الطاقة

تم تجهيز VFDs عالية الجودة بمرشحات EMC نشطة أو سلبية تعمل على قمع التيارات التوافقية بشكل فعال - وبالتالي تخفيف تلوث الشبكة - وتحسين عامل الطاقة للشبكة (مع تحقيق بعض المنتجات لعامل طاقة يبلغ 0.95 أو أعلى). علاوة على ذلك، فإن مكثفات ناقل التيار المستمر المدمجة في VFD تمتلك إمكانات تخزين الطاقة والتخزين المؤقت. تساعد هذه المكثفات على منع اضطرابات الشبكة - مثل انخفاض الجهد والوميض - على جانب الإدخال، وبالتالي توفير جودة مصدر طاقة أكثر استقرارًا للأحمال الحساسة.

سابعا. مجالات التطبيق الرئيسية

من خلال الاستفادة من تحويل التردد المرن وقدرات التحكم الدقيقة في السرعة، وجدت محركات التردد المتغير تطبيقًا واسع النطاق في العديد من الصناعات:

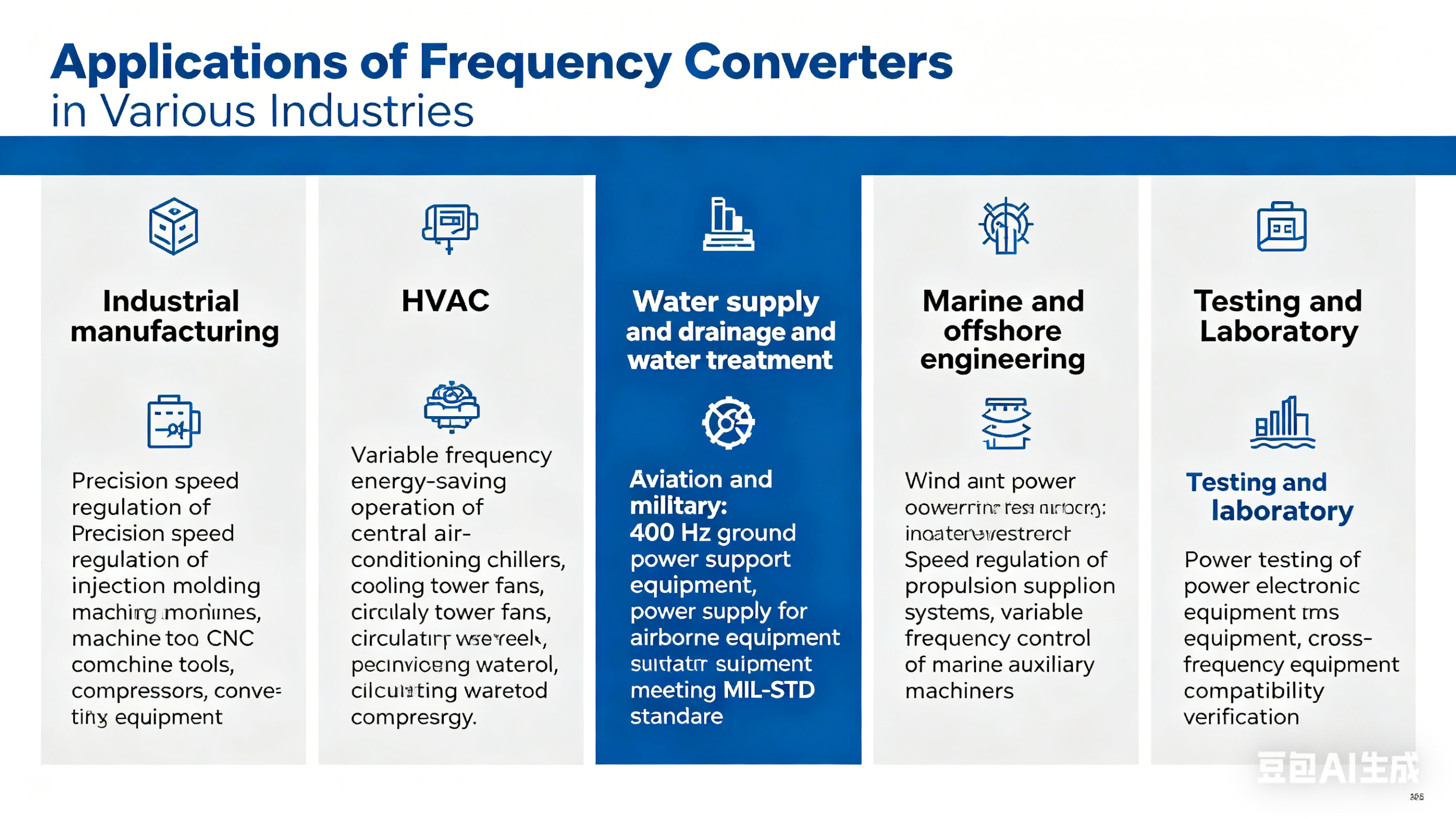

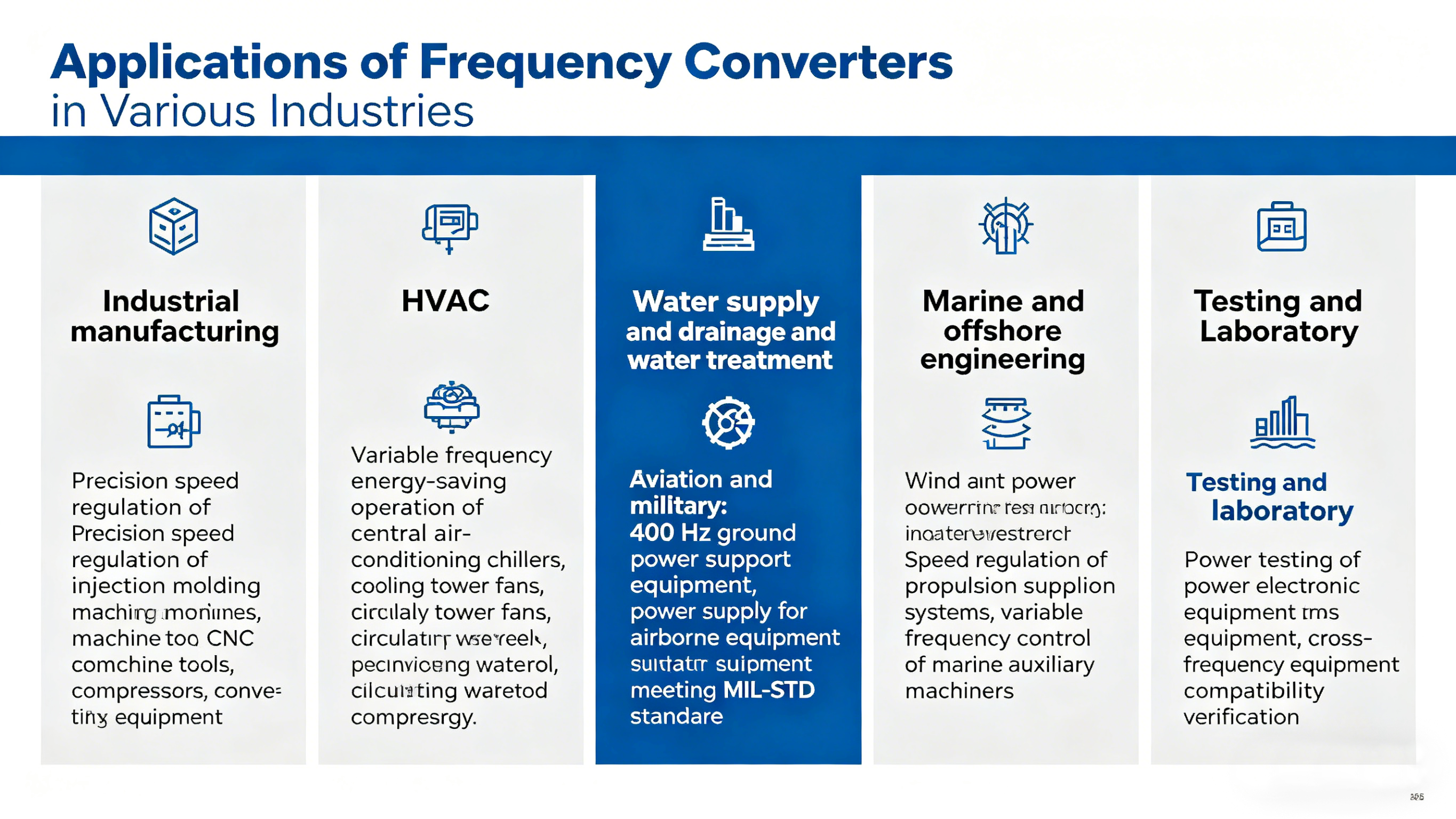

◆ التصنيع الصناعي: التحكم الدقيق في السرعة لآلات القولبة بالحقن، وأدوات الآلات CNC، والضواغط، وأحزمة النقل، ومعدات الرفع؛

◆ التدفئة والتهوية وتكييف الهواء (HVAC): التشغيل المتغير التردد الموفر للطاقة لمبردات تكييف الهواء المركزية، ومراوح برج التبريد، ومضخات المياه المتداولة؛

◆ إمدادات المياه والصرف الصحي والمعالجة: إمدادات المياه ذات الضغط الثابت لمحطات الضخ البلدية، والتحكم في سرعة معدات التهوية في مرافق معالجة مياه الصرف الصحي؛

◆ الطاقة والطاقة الجديدة: التحكم في المحولات لأنظمة توليد طاقة الرياح، والتكامل الشبكي لمحولات الطاقة الكهروضوئية (الشمسية)؛

◆ الفضاء الجوي والدفاع: معدات دعم الطاقة الأرضية بتردد 400 هرتز، والتي تزود الطائرات بمصادر طاقة على متنها تتوافق مع معايير MIL-STD؛

◆ الهندسة البحرية والبحرية: التحكم في السرعة لأنظمة الدفع، والتحكم في التردد المتغير للآلات البحرية المساعدة؛

◆ الاختبار والمختبر: اختبار الطاقة لمعدات إلكترونيات الطاقة، والتحقق من توافق الترددات المتقاطعة للأجهزة المختلفة. ثامنا. الخبرة المهنية لشركة Zhejiang NENA Electric
