ما هو بداية لينة؟ مبادئ العمل والمزايا الرئيسية ودليل الاختيار

مجردة

يعد المشغل الناعم أحد المكونات الأساسية التي لا غنى عنها في مجال المحركات الكهربائية الصناعية الحديثة. أثناء عملية بدء تشغيل محرك غير متزامن يعمل بالتيار المتردد ثلاثي الطور، غالبًا ما يؤدي البدء المباشر على الخط (الجهد الكامل) إلى توليد تيارات تدفق تصل إلى 5 إلى 8 أضعاف التيار المقدر، مما يشكل تهديدًا خطيرًا لاستقرار الشبكة وعمر المعدات. من خلال استخدام تقنية التحكم في الطور الثايرستور (SCR)، يقوم المشغل الناعم بتنظيم جهد الخرج بسلاسة أثناء مرحلة تسارع المحرك؛ يؤدي هذا إلى قمع تيار تدفق البداية بشكل أساسي، وبالتالي تحقيق هدف "تليين" عملية البداية. توضح هذه المقالة بشكل منهجي التعريف، ومبادئ العمل، والمعلمات التقنية الرئيسية، وسيناريوهات التطبيق النموذجية، والتحليل المقارن (مقابل محركات التردد المتغيرة/VFDs) للمبتدئين الناعمين، إلى جانب دليل الاختيار العملي المصمم خصيصًا للتطبيقات الهندسية. هدفها هو توفير مرجع فني شامل للمهندسين وأخصائيي المشتريات والمصممين الكهربائيين.

I. نظرة عامة على البداية الناعمة

1.1 التعريف والمفاهيم الأساسية

بداية التشغيل الناعمة عبارة عن جهاز إلكتروني للطاقة ذو حالة صلبة يستخدم للتحكم في بدء تشغيل محركات التيار المتردد. وتتمثل وظيفتها الأساسية في تنظيم حجم الجهد المطبق على ملفات الجزء الثابت للمحرك أثناء مرحلة البدء، وبالتالي ضمان ارتفاع سلس ويمكن التحكم فيه في كل من تيار المحرك وعزم الدوران. تخفف هذه العملية بشكل فعال من سلسلة مشكلات الصدمات الكهربائية والميكانيكية المرتبطة عادةً بطرق البدء التقليدية المباشرة عبر الإنترنت.

وفقًا لمعيار IEC 60947-4-2، يتم تصنيف أجهزة التشغيل الناعمة على أنها أجهزة تحكم في بدء التشغيل الناعم للمحرك. يتم نشرها على نطاق واسع عبر مجموعة متنوعة من الأحمال الصناعية، بما في ذلك المضخات والمراوح والضواغط وأحزمة النقل والخلاطات.

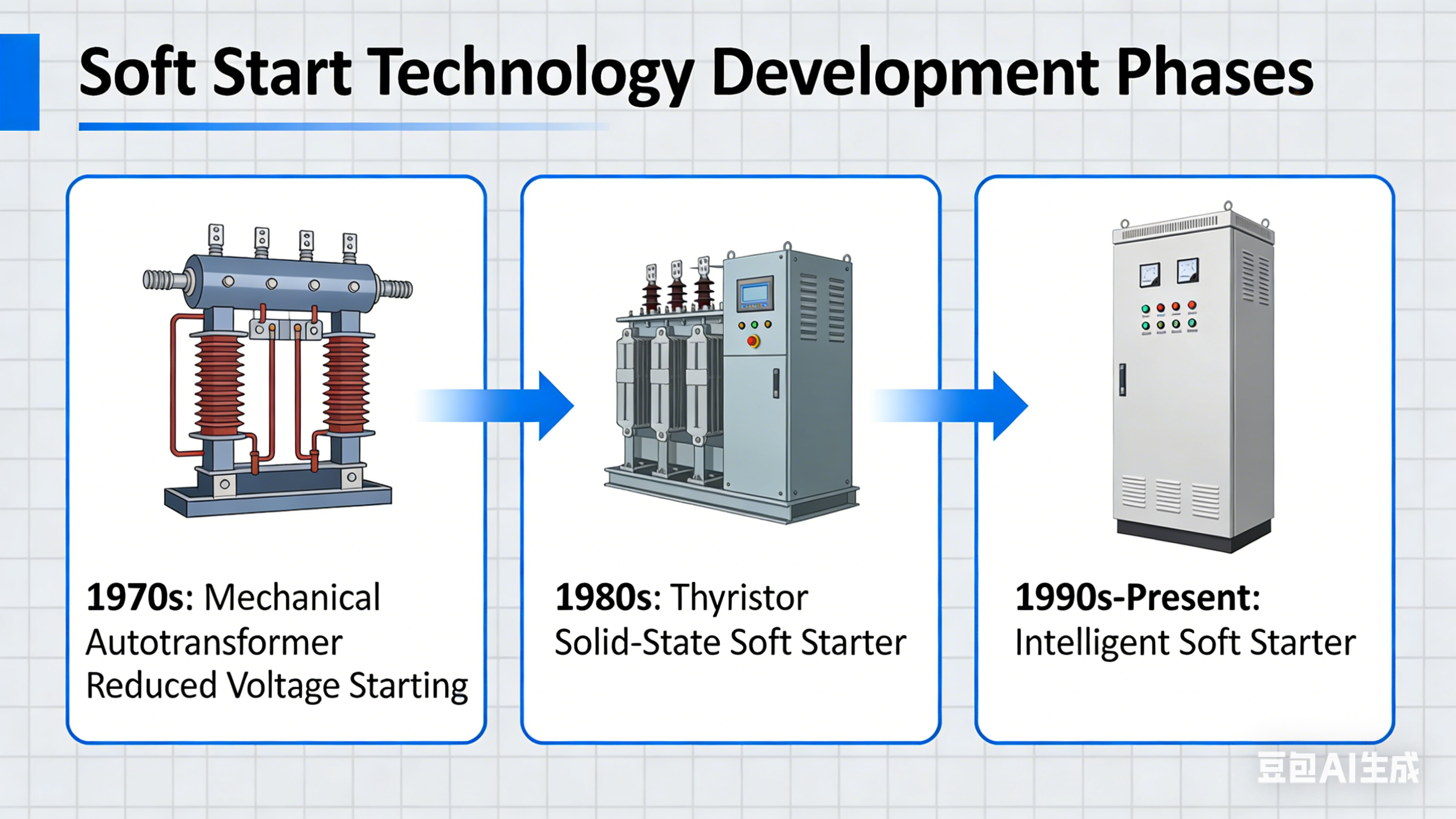

1.2 التاريخ التطوري للمبتدئين الناعمين

لقد مر تطور تقنية البداية الناعمة عبر ثلاث مراحل أساسية:

• المرحلة الأولى (السبعينيات): بدء تشغيل المحول الذاتي الميكانيكي بجهد منخفض. استخدمت هذه الطريقة التبديل متعدد المراحل لتحقيق تقريب لتأثير البداية الناعمة؛ ومع ذلك، كانت المعدات ضخمة ماديًا، ولا تزال حالات عابرة للتيار المفاجئ تحدث أثناء تحولات التبديل.
• المرحلة الثانية (الثمانينات): مهد نضج أجهزة أشباه الموصلات الثايرستور الطريق لظهور مشغل الحالة الصلبة الحقيقي الناعم، مما أتاح عملية تنظيم الجهد المستمر وغير المتدرج أثناء بدء تشغيل المحرك.
• المرحلة الثالثة (التسعينيات حتى الوقت الحاضر): أدى إدخال المعالجات الدقيقة وتقنيات التحكم الرقمية إلى تزويد المبتدئين بالقدرات المتقدمة - مثل الحماية الذكية، وأوضاع البدء القابلة للتحديد، واتصالات ناقل المجال - مما أدى إلى تعزيز موثوقية المنتج ومستويات التكامل بشكل كبير.

1.3 موضع المشغل الناعم داخل النظام الكهربائي

عادةً ما يتم تثبيت المشغل الناعم بين مصدر الطاقة والمحرك الكهربائي، ليكون بمثابة مكون حيوي في مركز التحكم في المحرك (MCC). ومن ناحية مصدر الطاقة، فهو يعمل جنبًا إلى جنب مع قواطع الدائرة، والموصلات، والمرحلات الحرارية لتشكيل نظام شامل لحماية المحرك والتحكم فيه؛ ومن ناحية التحميل، فإنه يتصل مباشرة بأطراف الجزء الثابت للمحرك. بمجرد أن يصل المحرك إلى سرعته المقدرة، يتم إغلاق موصل الالتفافية الداخلي تلقائيًا، مما يؤدي إلى عزل دائرة الطاقة الخاصة ببادئ التشغيل الناعم عن الدائرة الرئيسية بشكل فعال. يتحول المحرك بعد ذلك إلى التشغيل المباشر بتردد المنفعة، وبالتالي التخلص من الخسائر الحرارية التي قد تنجم عن تدفق التيار المستمر عبر أجهزة أشباه موصلات الطاقة.

ثانيا. تحليل متعمق لمبادئ التشغيل

2.1 تكنولوجيا التحكم الأساسية: التحكم في الطور

يعتمد مبدأ التشغيل الأساسي للمشغل الناعم على تقنية التحكم في الطور الثايرستور. لكل مرحلة من مراحل إمداد طاقة التيار المتردد، يستخدم المبدئ الناعم زوجًا من الثايرستور المضاد للتوازي (SCRs) لتسهيل التحكم في التوصيل ثنائي الاتجاه. من خلال ضبط زاوية إطلاق الثايرستور (زاوية التوصيل α)، يمكن تنظيم الجهد الفعال الذي يتم توصيله إلى المحرك خلال كل دورة تيار متردد بدقة.

يمكن التعبير عن العلاقة بين زاوية الإطلاق α وجهد الخرج تقريبًا على النحو التالي:

V_out = V_in × √[(π - α sin(2α)/2) / π]

خلال المرحلة الأولية من بدء التشغيل، يتم ضبط زاوية الإطلاق على ما يقرب من 180 درجة (مما يؤدي إلى الحد الأدنى من جهد الخرج). مع تقدم عملية بدء التشغيل، تنخفض زاوية الإطلاق تدريجيًا، مما يؤدي إلى ارتفاع جهد الخرج خطيًا؛ ويستمر هذا حتى تصل زاوية الإطلاق إلى 0 درجة، وعند هذه النقطة يكون جهد الخرج مساويًا لجهد الشبكة، وبالتالي تحقيق التشغيل بجهد كامل.

2.2 تحليل خصائص عزم الدوران الحالي

وفقًا لنظرية الدائرة المكافئة للمحركات الحثية، توجد العلاقة التالية بين العزم الكهرومغناطيسي *T* وجهد الجزء الثابت *V*:

تي ∝ الخامس²  |  I_ابدأ ∝ V

هذا يعني أنه عندما يحد بادئ التشغيل الناعم من جهد بدء التشغيل الأولي إلى 50% من الجهد المقنن، ينخفض تيار البدء إلى حوالي 50% من ذلك الذي يتم رؤيته أثناء البدء المباشر على الخط، بينما ينخفض عزم الدوران إلى حوالي 25% من تلك القيمة. يجب على المهندسين تحقيق التوازن بين تقليل تيار التدفق وضمان عزم دوران كافٍ لبدء التشغيل؛ يشكل هذا التحدي الفني الأساسي في ضبط معلمات البداية الناعمة.

2.3 أوضاع البدء الرئيسية

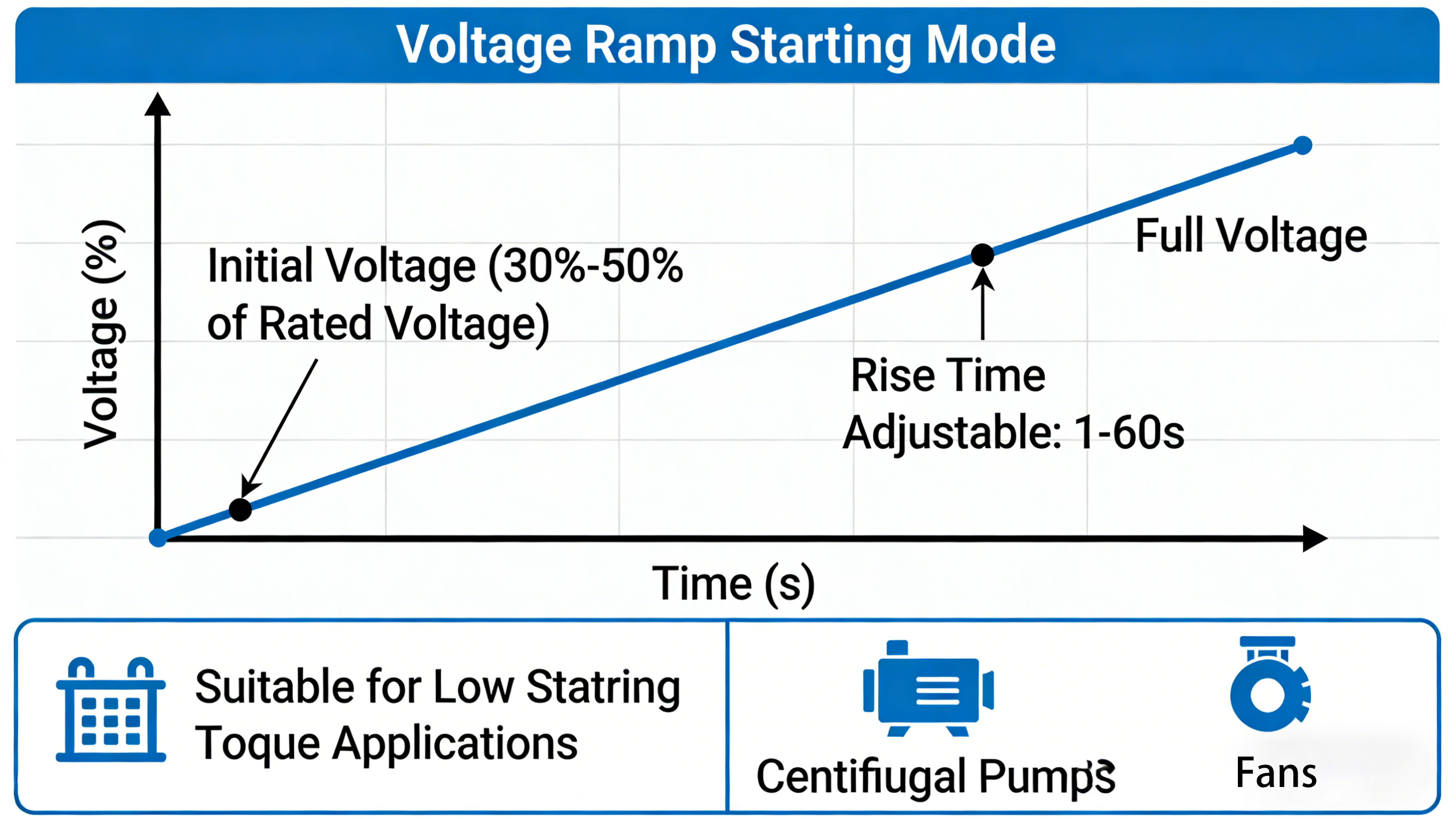

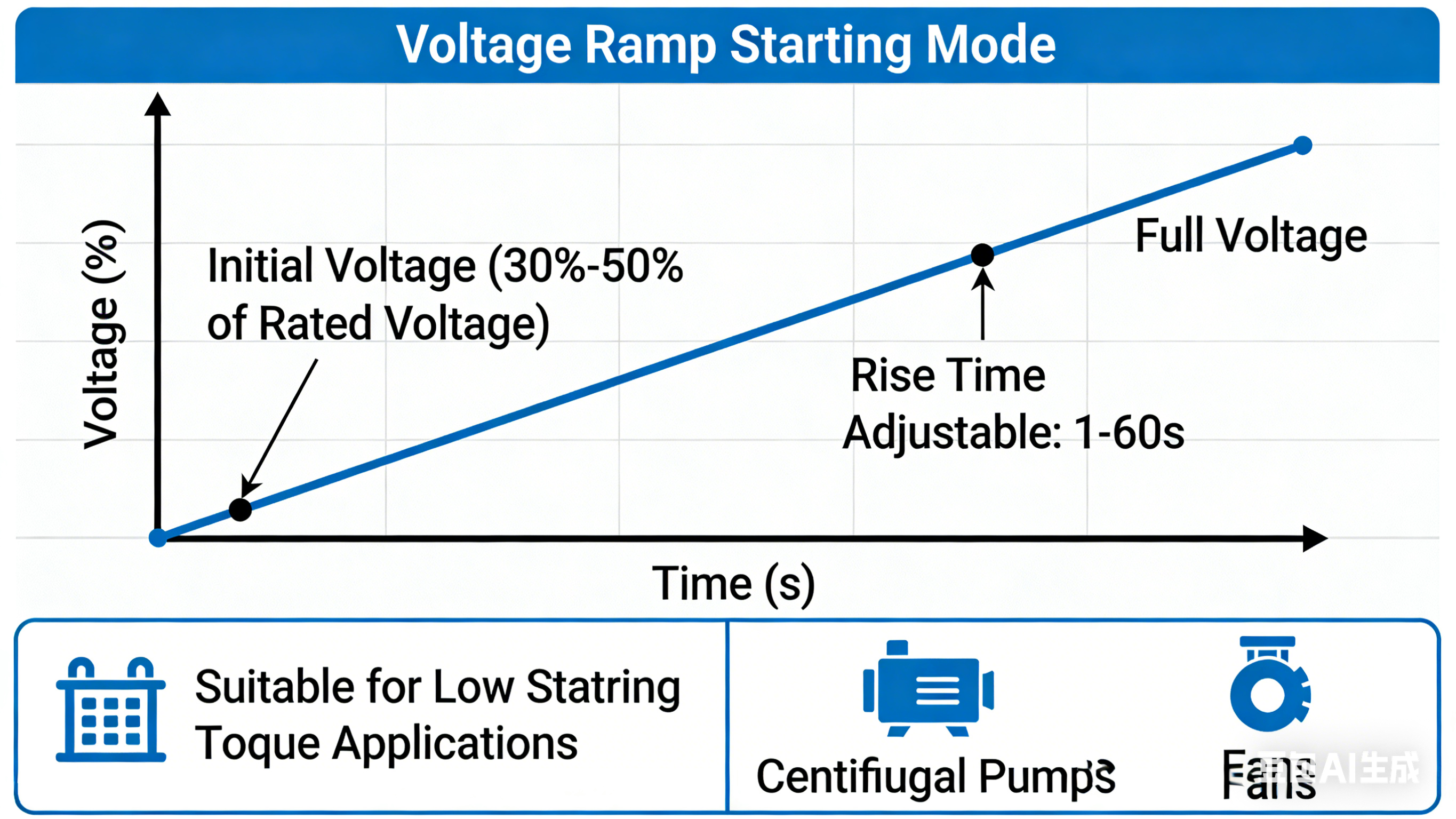

(1) بدء منحدر الجهد

هذا هو وضع البداية الأكثر استخدامًا. يقوم النظام بزيادة الجهد خطيًا من القيمة الأولية المحددة مسبقًا (عادةً 30% إلى 50% من الجهد المقنن) حتى الجهد الكامل؛ يمكن تعديل وقت التكثيف في نطاق من 1 إلى 60 ثانية. يعد هذا الوضع مناسبًا للتطبيقات التي لا تكون فيها متطلبات عزم دوران البداية حرجة والهدف الأساسي هو منع تدفق التيار - كما هو الحال مع مضخات الطرد المركزي والمراوح والمعدات المماثلة.

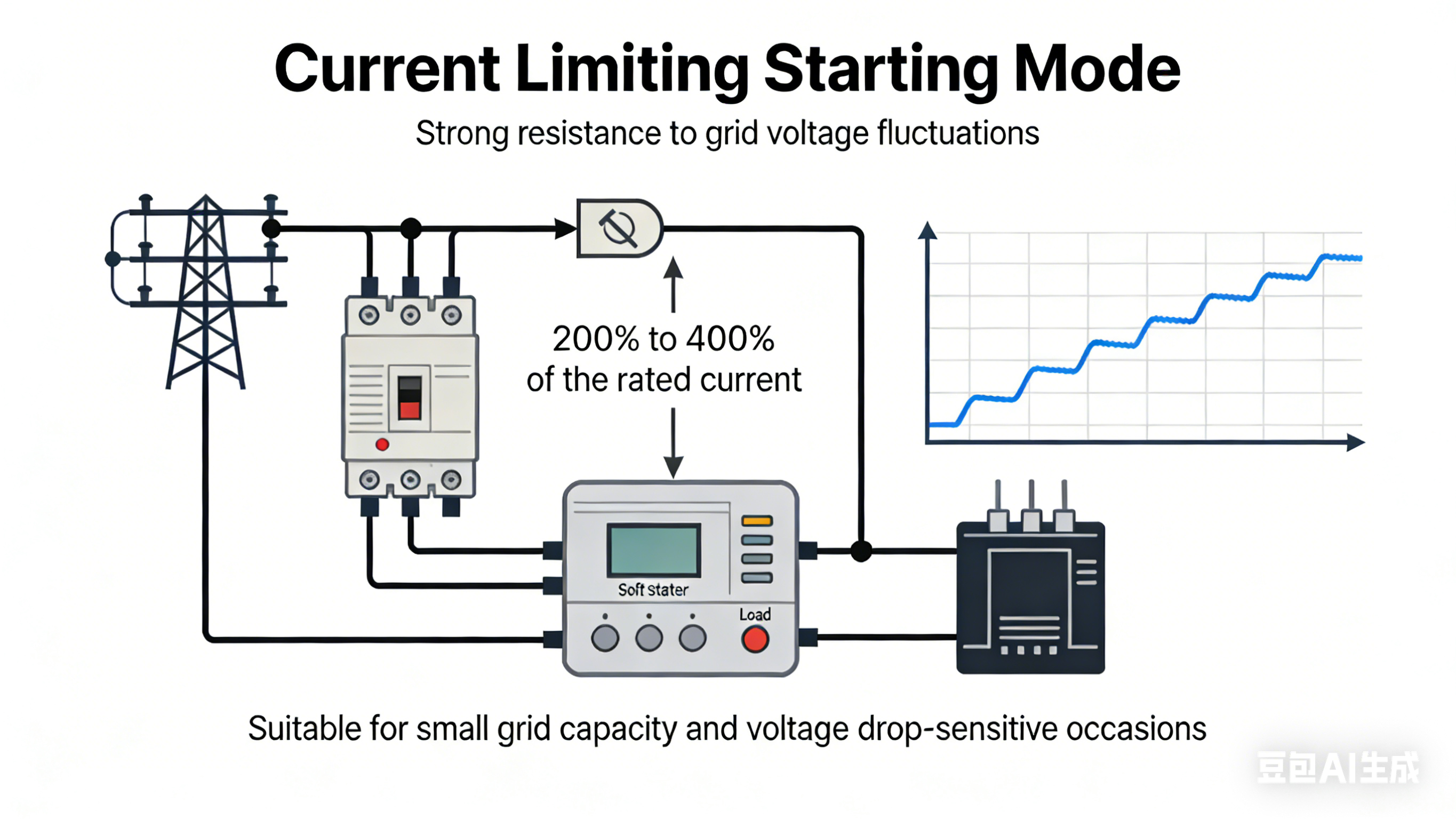

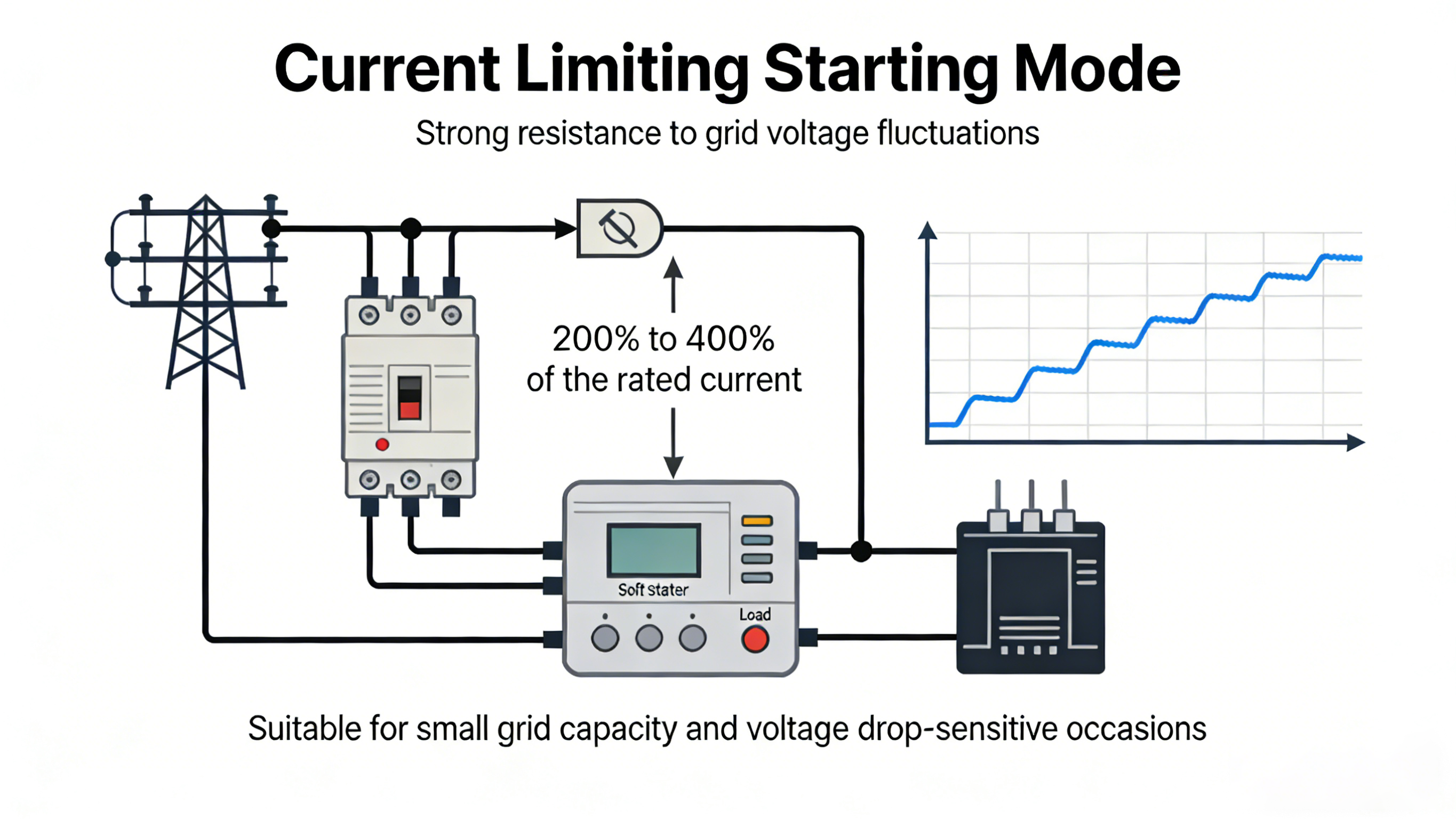

(2) بداية الحد الحالي

من خلال التحكم في التغذية المرتدة الحالية ذات الحلقة المغلقة، يحد المشغل الناعم بشكل صارم من تيار البدء ضمن نقطة ضبط محددة (عادةً 200٪ إلى 400٪ من التيار المقدر)، وبالتالي تحقيق ملف تعريف تكثيف التيار المستمر. يُظهر هذا الوضع مرونة قوية ضد تقلبات جهد الشبكة وهو مناسب بشكل خاص للتطبيقات التي تتضمن شبكات طاقة ذات سعة محدودة أو تلك الحساسة لانخفاضات الجهد.

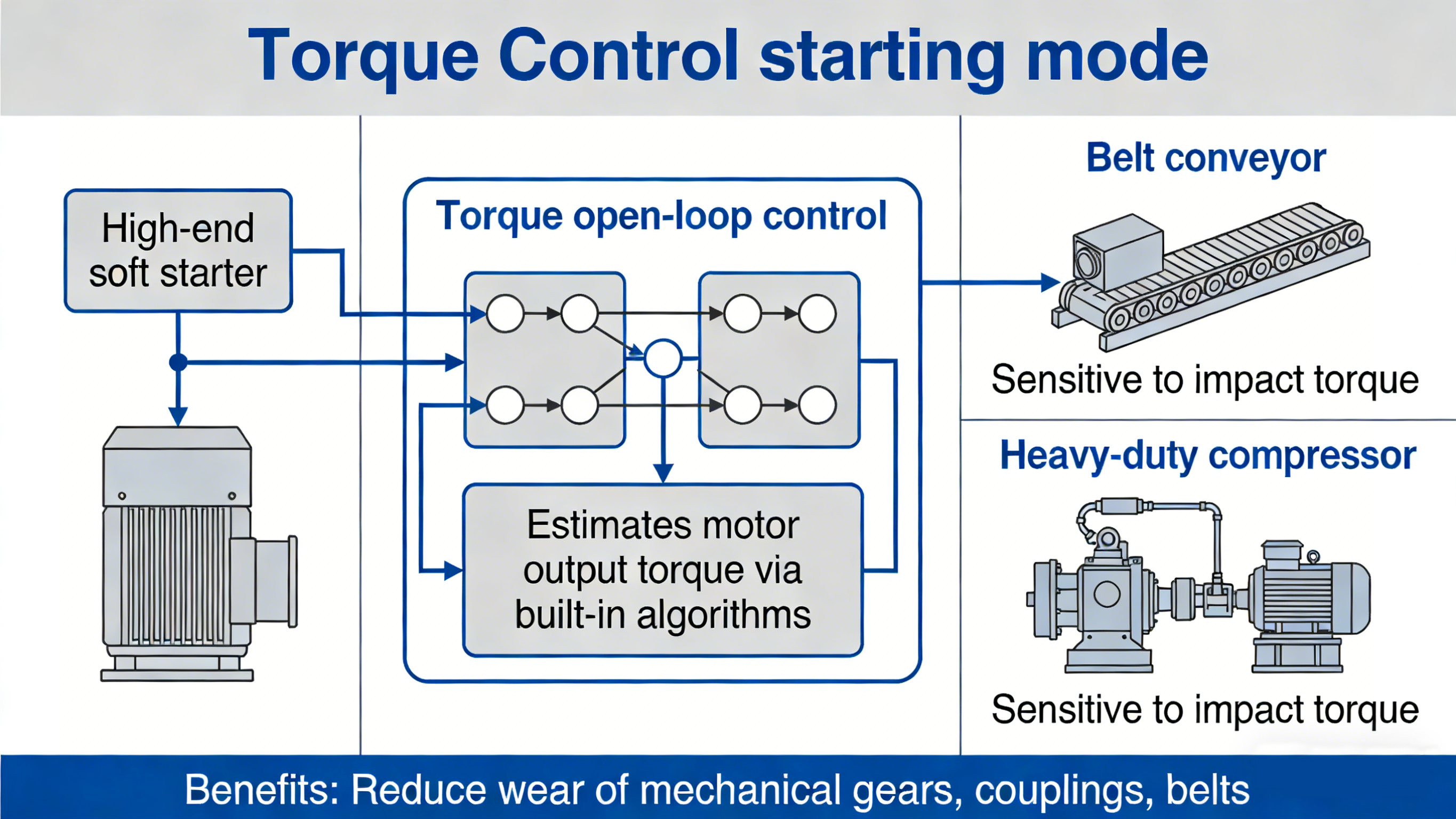

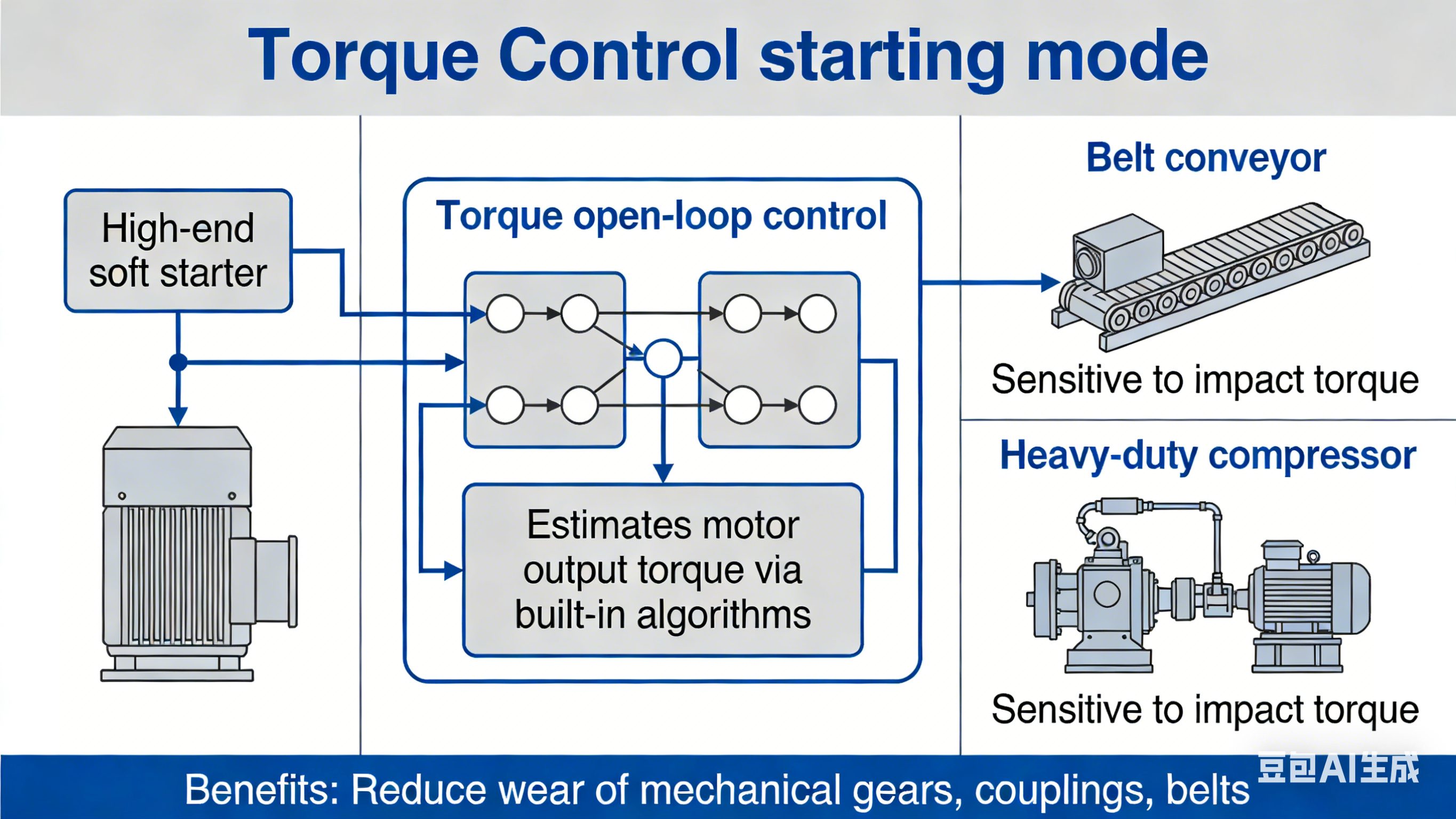

(3) بدء التحكم في عزم الدوران

تتميز بادئات التشغيل الناعمة المتطورة بوظيفة التحكم في عزم الدوران ذات الحلقة المفتوحة؛ باستخدام الخوارزميات المدمجة لتقدير عزم الدوران الناتج للمحرك، فإنها تسهل عملية بدء سلسة تتميز بعزم دوران ثابت تقريبًا. يعد هذا الوضع مفيدًا بشكل خاص للأحمال الميكانيكية الحساسة لصدمات عزم الدوران - مثل سيور النقل والضواغط شديدة التحمل - لأنه يقلل بشكل فعال من تآكل التروس الميكانيكية والوصلات والأحزمة.

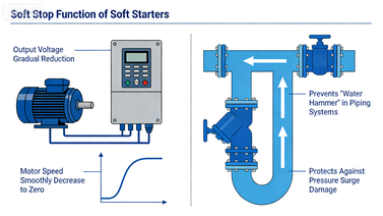

(4) توقف ناعم

تتضمن بعض المبتدئين الناعمين وظيفة "Soft Stop". عند تلقي أمر التوقف، يقوم الجهاز تدريجياً بتقليل جهد الخرج، مما يسمح لسرعة المحرك بالتباطؤ بسلاسة إلى الصفر بدلاً من الاعتماد فقط على الانحدار الطبيعي. تتمتع هذه الميزة بأهمية بالغة لمنع تأثير "المطرقة المائية" في خطوط أنابيب نقل السوائل، وبالتالي حماية نظام الأنابيب بشكل فعال من التلف الناتج عن ارتفاع الضغط.

2.4 تجاوز المقاولين والتصميم الحراري

نظرًا لأن الثايرستور يظهر انخفاضًا في الجهد الأمامي بمقدار 1.5 فولت تقريبًا عند التوصيل، فإن التشغيل المستمر مع المحركات عالية الطاقة يؤدي إلى فقدان كبير للطاقة (يتراوح عادةً من 0.5% إلى 1% من الطاقة المقدرة للمحرك). وبالتالي، فإن الغالبية العظمى من بادئات التشغيل الناعمة مجهزة بموصل تجاوز مدمج: بمجرد وصول المحرك إلى سرعة التشغيل الكاملة، يعمل موصل الالتفافية تلقائيًا، مما يحول تيار الدائرة الرئيسية لتجاوز الثايرستور. وهذا يقلل من خسائر التشغيل إلى ما يقرب من الصفر، وبالتالي تعزيز كفاءة النظام بشكل كبير وإطالة عمر خدمة الثايرستور.

III. المزايا التقنية الأساسية

3.1 انخفاض كبير في بدء تيار التدفق

وهذا يشكل القيمة الفنية الأساسية للمبتدئين الناعمين. تولد طرق البدء التقليدية عبر الخط المباشر (DOL) تيار بدء يتراوح من 5 إلى 8 أضعاف التيار المقنن؛ يؤدي هذا إلى انخفاضات مؤقتة في الجهد في شبكة الطاقة، ويعطل التشغيل العادي للمعدات الأخرى داخل نفس نظام إمداد الطاقة، ويسرع من تقادم عزل لف المحرك. تعمل أجهزة التشغيل الناعمة على الحد بشكل فعال من تيار البدء إلى ما بين 2 إلى 4 أضعاف التيار المقدر، وبالتالي تحسين جودة الطاقة بشكل أساسي.

3.2 عمر الخدمة الممتد للمحركات والأنظمة الميكانيكية

تعد قوى الصدمة الكهرومغناطيسية والضغوط الحرارية الناجمة عن تيارات التدفق من بين الأسباب الرئيسية للشيخوخة المبكرة في عزل ملفات المحرك. وفقًا لقانون أرينيوس، لكل 10 درجات مئوية ارتفاع في درجة حرارة المادة العازلة، ينخفض ​​عمر الخدمة بنسبة 50٪ تقريبًا. من خلال تسهيل البداية السلسة، تعمل أجهزة التشغيل الناعمة على التخلص من هذه الصدمة الحرارية الدورية، وبالتالي إطالة عمر خدمة عزل المحرك بشكل فعال.

من المنظور الميكانيكي، تتسبب صدمة عزم الدوران الناتجة عن التشغيل المباشر في تلف الكلال للمكونات الميكانيكية مثل أدوات التوصيل وعلب التروس والبكرات ودفاعات المضخة. تعمل خصائص التسارع السلس لبادئ التشغيل الناعم على تقليل الضغوط الميكانيكية القصوى بشكل كبير، وبالتالي تقليل تكرار الصيانة وتقليل احتمالية التوقف غير المتوقع.

3.3 تصميم النظام الكهربائي المبسط

قبل ظهور المبتدئين الناعمين، كانت الطرق الأساسية لتقليل تيار البدء تتضمن بدء تشغيل Star-Delta (Y-Δ) وبدء الجهد المنخفض عبر المحولات الذاتية. تضمنت هذه الحلول التبديل الموقوت لموصلات متعددة، مما أدى إلى إنشاء دوائر معقدة؛ علاوة على ذلك، فإنها لا تزال تولد تيارًا عابرًا كبيرًا خلال لحظات التبديل وتتطلب جهدًا كبيرًا في الصيانة. تستبدل بادئات التشغيل الناعمة جميع المكونات المذكورة أعلاه بجهاز واحد، مما يؤدي إلى تبسيط تصميم خزانة التحكم بشكل كبير وتقليل عدد المكونات وتعقيد الأسلاك. 3.4 وظائف الحماية الشاملة للمحرك

تدمج بادئات التشغيل الناعمة الحديثة مجموعة غنية من وظائف حماية المحرك، بما في ذلك عادةً:

• الحماية من الحمل الزائد: حماية حرارية إلكترونية تعتمد على النموذج الحراري، لتحل محل المرحلات الحرارية التقليدية.
• الحماية من فقدان الطور: مراقبة في الوقت الحقيقي لتوازن التيار ثلاثي الطور لاكتشاف أخطاء الطور المفتوح.
• حماية الجهد المنخفض/الجهد الزائد: التعثر التلقائي عندما يتجاوز جهد مصدر الطاقة النطاق المسموح به.
• كشف الأعطال الأرضية: تحديد أعطال التسرب الناتجة عن تدهور العزل الأرضي.
• حماية الدوار المقفل: يحد من الضرر الناجم عن التيار عندما يفشل المحرك في البدء بشكل طبيعي.
• الحماية من الحرارة الزائدة: تقوم أجهزة استشعار درجة الحرارة المدمجة بمراقبة درجة حرارة وصلة الثايرستور.
• الحد من محاولة البدء: يمنع ارتفاع درجة الحرارة الناتج عن محاولات البدء المتكررة.

3.5 تصميم مدمج وسهولة الصيانة

بالمقارنة مع محركات التردد المتغير (VFDs)، فإن هيكل الدائرة الخاصة ببادئ التشغيل البسيط بسيط نسبيًا؛ لا تتضمن حافلات التيار المستمر أو المكثفات الإلكتروليتية الكبيرة أو وحدات العاكس المعقدة. وبالتالي، فهي تمتلك مزايا متأصلة مثل البصمة المدمجة، الوزن الخفيف، متطلبات تبديد الحرارة المنخفضة، وتقليل تعقيد الصيانة. بالنسبة للتطبيقات التي لا تتطلب التحكم في السرعة المتغيرة، يمثل المشغل الناعم الحل الأكثر فعالية من حيث التكلفة للتحكم في بدء تشغيل المحرك.

رابعا. سيناريوهات التطبيق النموذجية

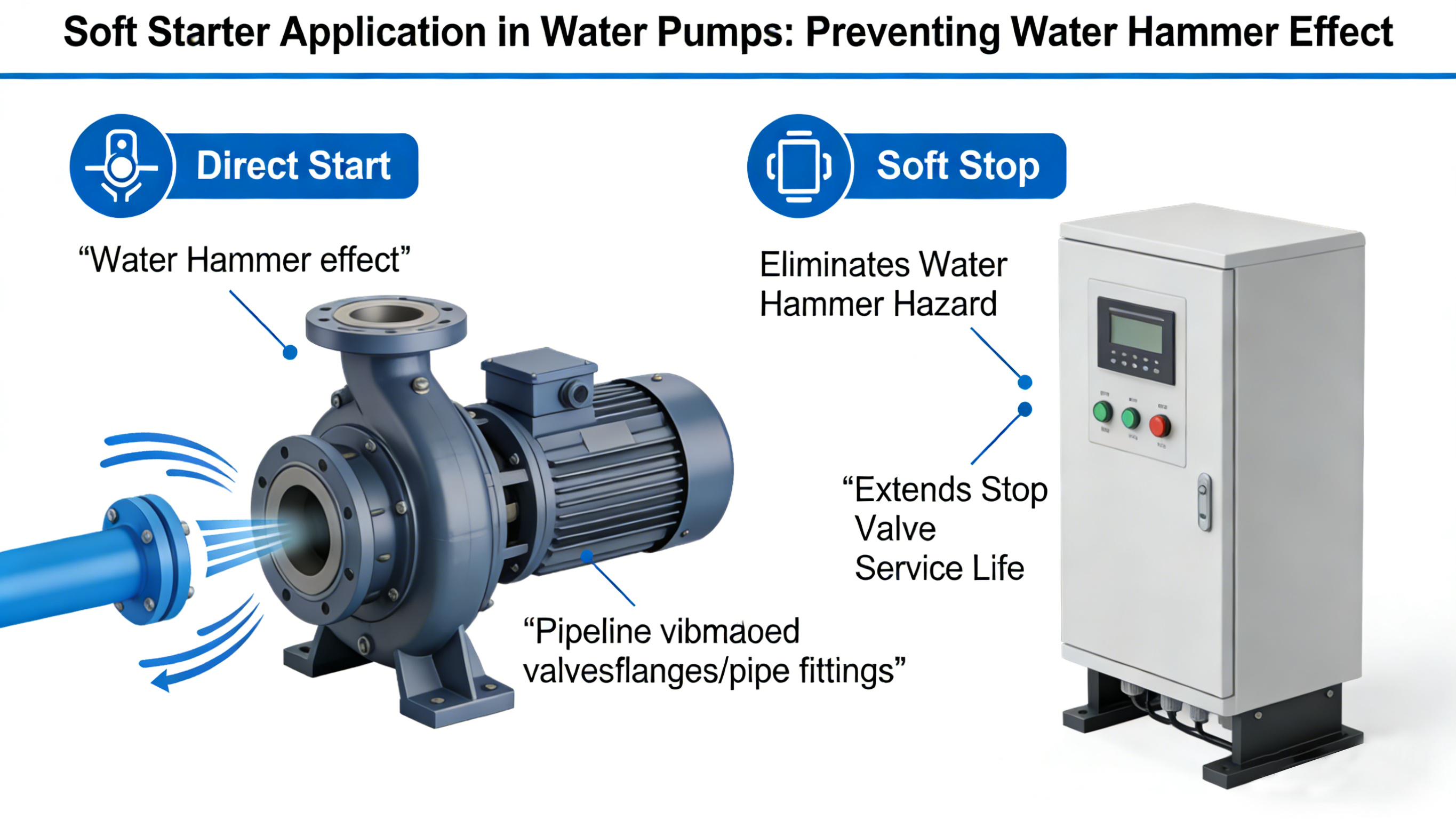

4.1 أنظمة المضخات

تمثل أنظمة المضخات مجال التطبيق الأكثر شيوعًا وانتشارًا للمبتدئين. عندما يتم تشغيل مضخة الطرد المركزي مباشرة، يؤدي الارتفاع السريع في سرعة الدوران إلى حدوث تغيير مفاجئ في سرعة تدفق السائل داخل الأنابيب، مما يؤدي إلى "تأثير المطرقة المائية". في الحالات الخفيفة، يؤدي ذلك إلى اهتزاز الأنابيب؛ وفي الحالات الشديدة، يؤدي ذلك إلى تلف الصمامات والفلنجات وتجهيزات الأنابيب. تضمن وظيفة التوقف الناعم للمشغل الناعم تباطؤ المضخة بسلاسة أثناء عملية إيقاف التشغيل، وبالتالي القضاء بشكل أساسي على مخاطر المطرقة المائية وإطالة عمر خدمة صمامات الإغلاق.

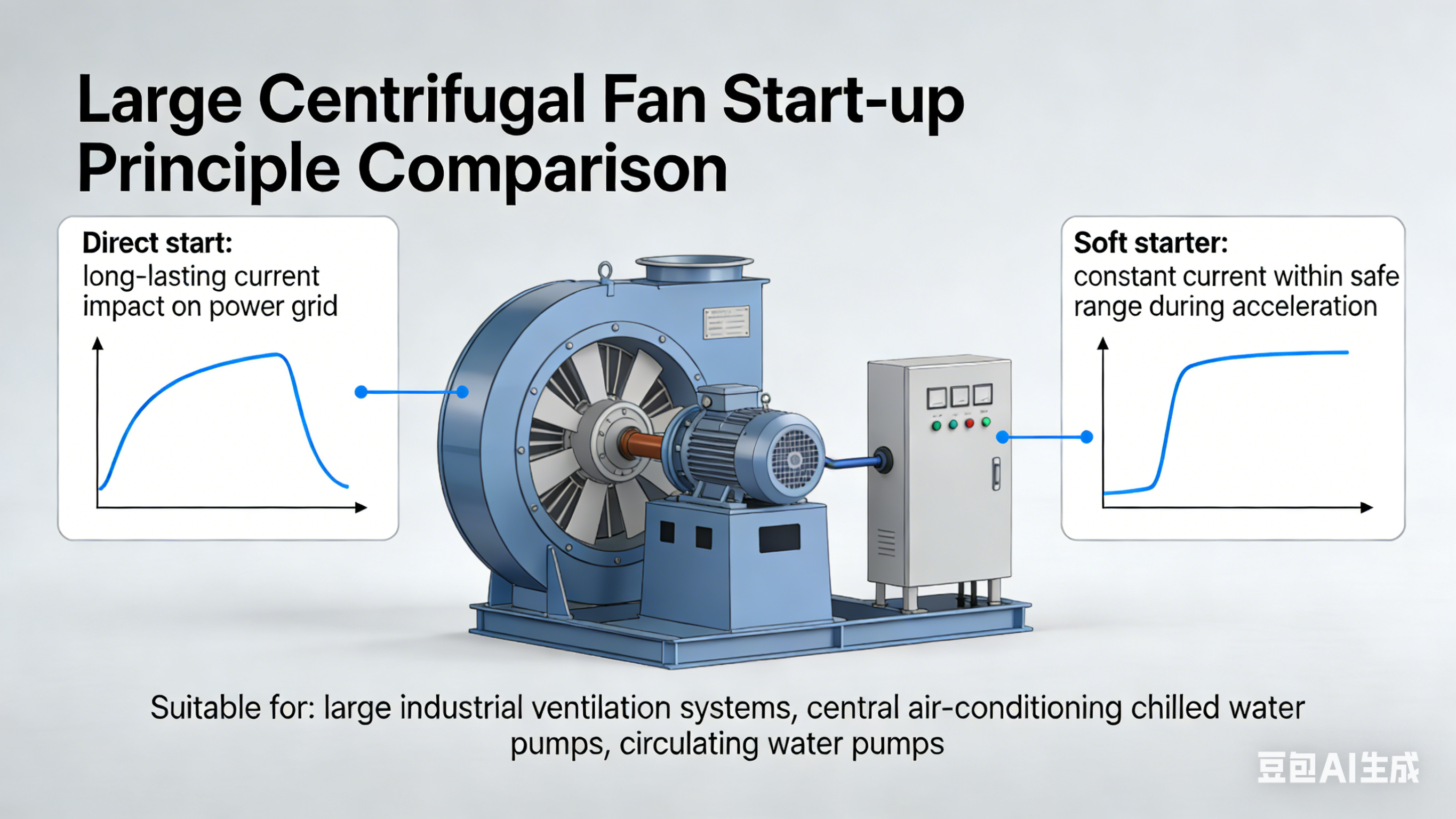

4.2 أنظمة المروحة

تمتلك مراوح الطرد المركزي الكبيرة قصورًا دورانيًا كبيرًا؛ وبالتالي، يؤدي البدء المباشر إلى مدة طويلة من الزيادات الحالية، مما يفرض تأثيرًا شديدًا على شبكة الطاقة. يحافظ وضع التشغيل المستمر الحالي للمشغل الناعم على التيار ضمن نطاق آمن طوال عملية تسريع المروحة بأكملها. هذه الميزة مناسبة بشكل خاص للتطبيقات التي تتضمن أنظمة تهوية صناعية واسعة النطاق، ومضخات المياه المبردة لتكييف الهواء المركزي، ومضخات المياه المتداولة.

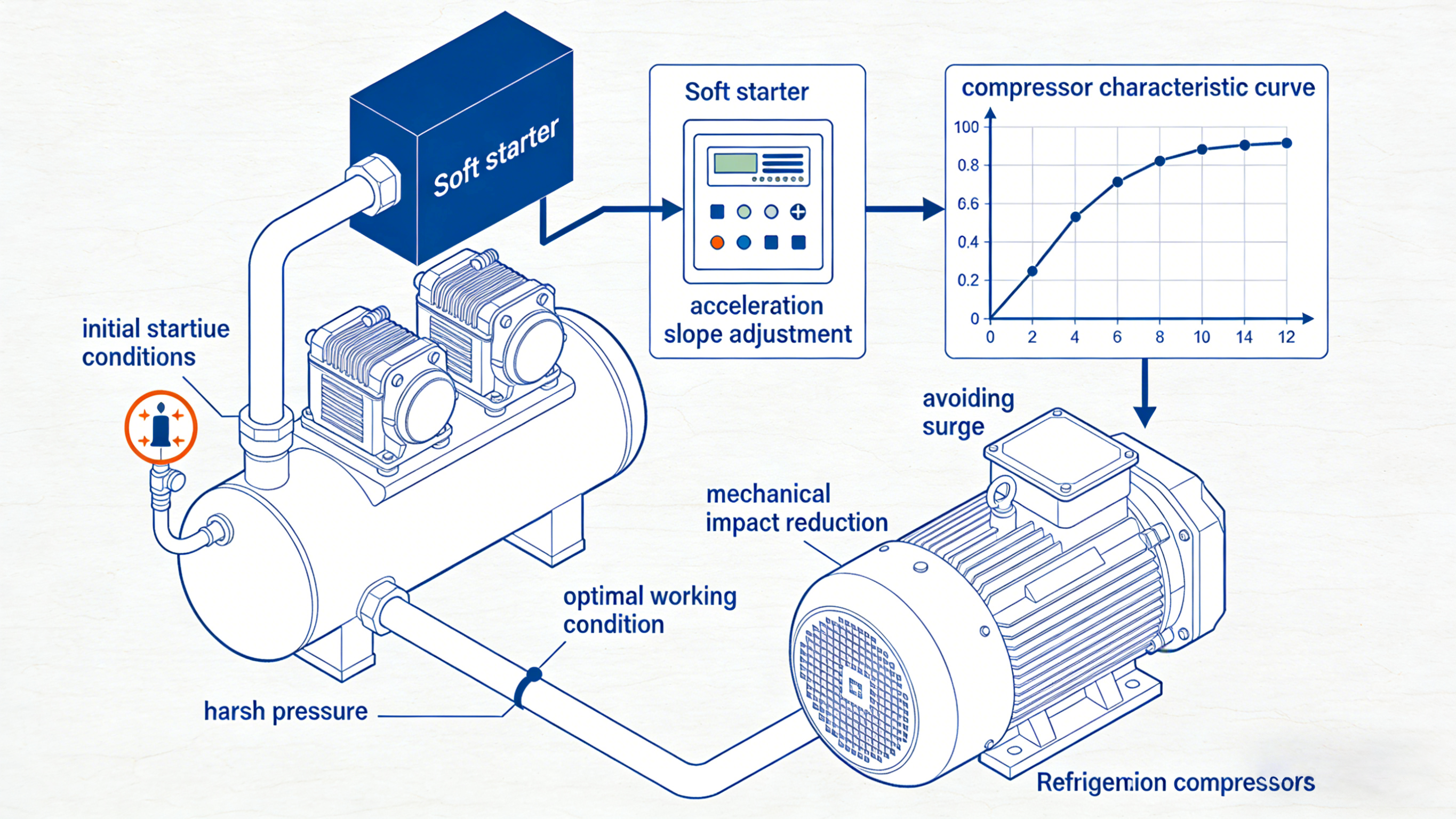

4.3 الضواغط

غالبًا ما تواجه ضواغط الهواء وضواغط التبريد ظروف بدء صعبة، حيث يجب عليها التغلب على الضغط الخلفي لخط الأنابيب بمجرد بدء التشغيل. يسمح المبدئ الناعم بالتكوين الدقيق لعزم الدوران الأولي ومعدلات انحدار التسارع بناءً على منحنيات مميزة محددة للضاغط. وهذا يضمن أن الضاغط يكمل عملية بدء التشغيل في ظل ظروف التشغيل المثالية، وبالتالي منع الارتفاع والصدمات الميكانيكية.

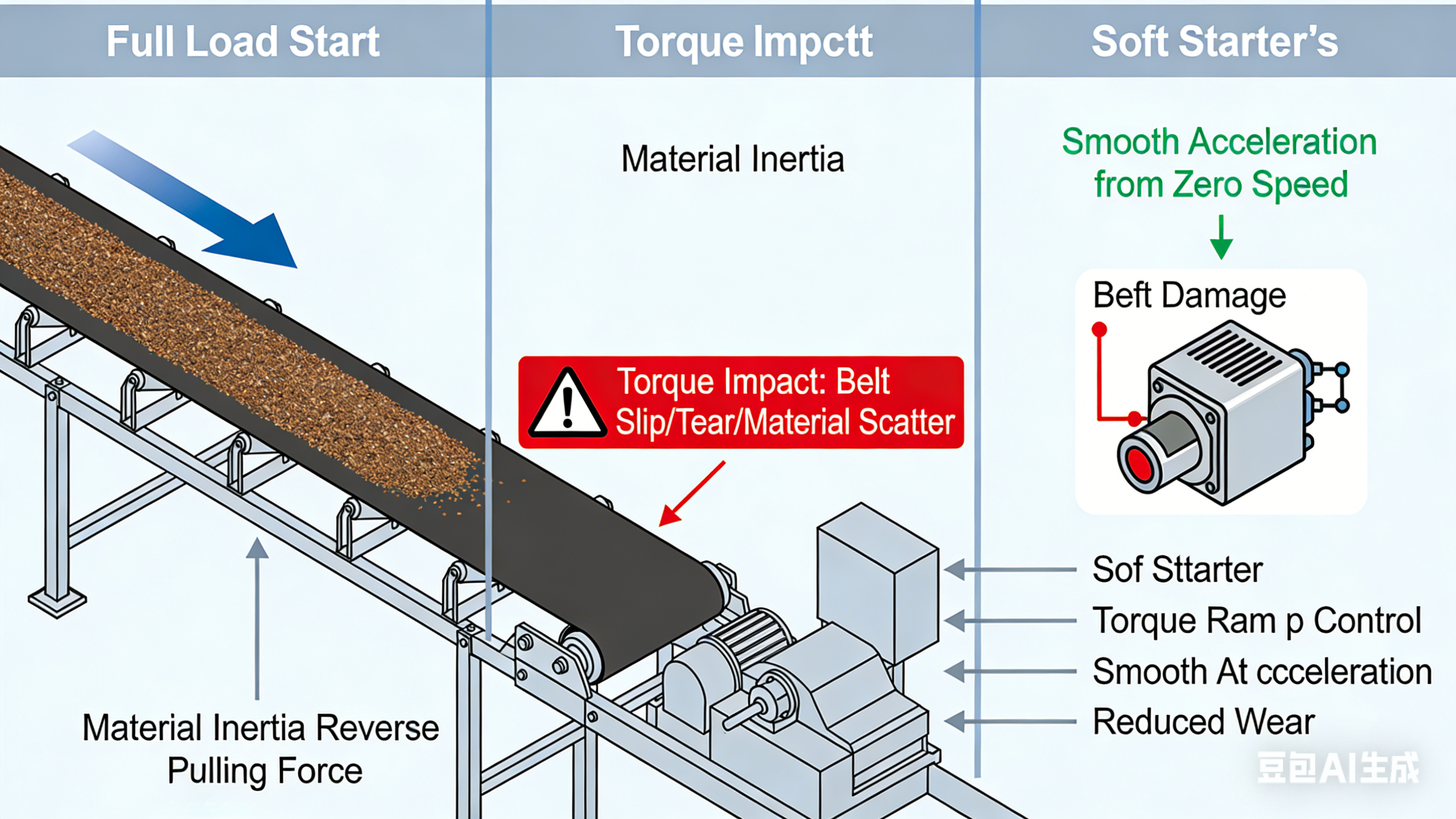

4.4 سيور النقل وأنظمة النقل

عندما يبدأ نظام النقل تحت الحمل الكامل، فإن القصور الذاتي للمواد المنقولة يولد توترًا مضادًا هائلاً. يمكن أن تؤدي صدمة عزم الدوران الناتجة عن التشغيل المباشر إلى انزلاق الحزام، أو تمزقه، أو حتى انسكاب المواد. تضمن ميزة التحكم في منحدر عزم الدوران في بداية التشغيل الناعمة أن الناقل يتسارع بسلاسة من سرعة صفر، مما يقلل بشكل كبير من التآكل والتمزق على حزام النقل ومكونات القيادة.

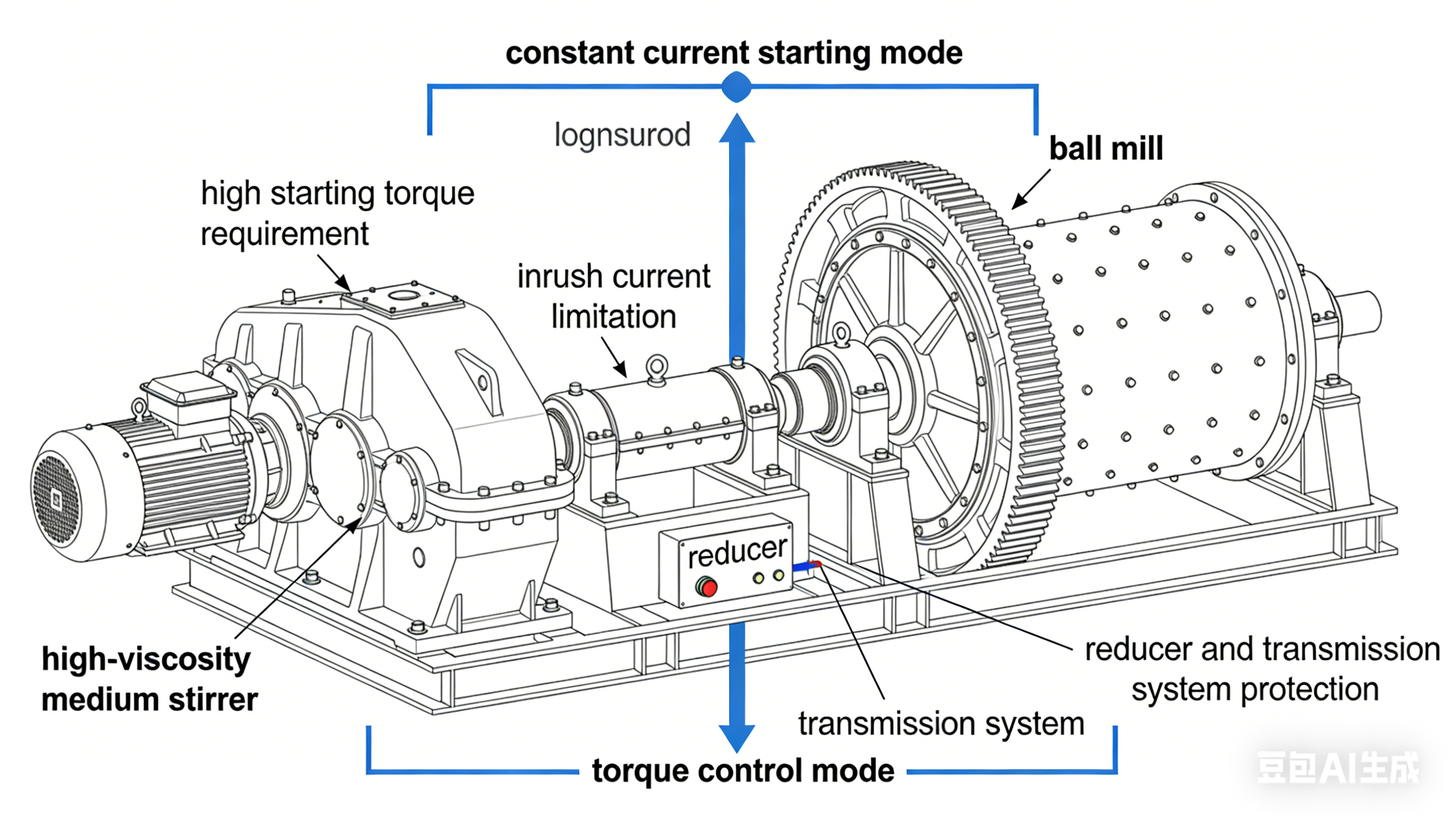

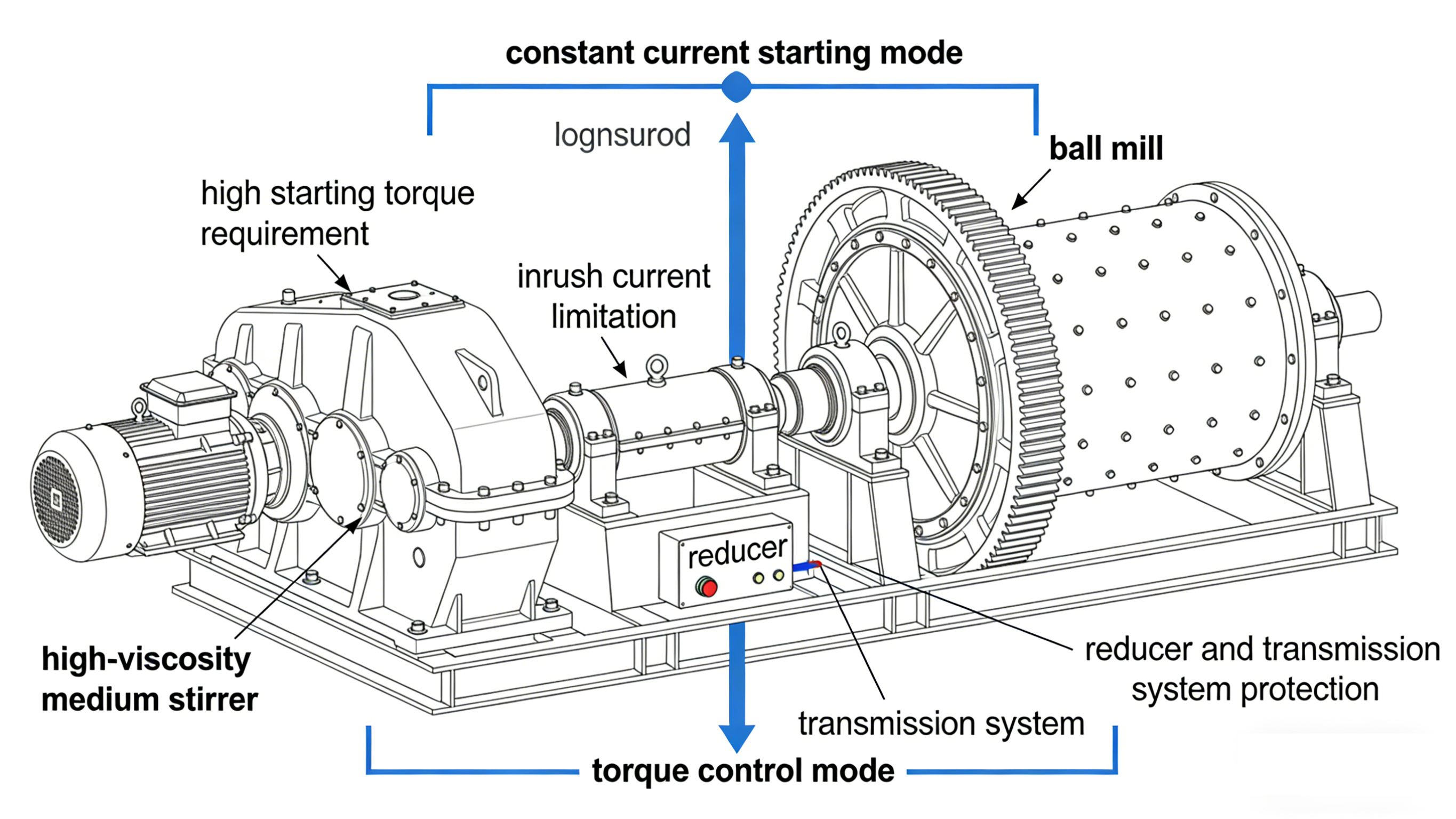

4.5 الخلاطات ومعدات الطحن

بالنسبة للآلات الثقيلة - مثل الخلاطات التي تتعامل مع الوسائط عالية اللزوجة أو المطاحن الكروية - يكون الطلب على عزم الدوران مرتفعًا بشكل استثنائي. تتطلب مثل هذه التطبيقات نهجًا مشتركًا يستخدم أوضاع التشغيل بالتيار الثابت والتحكم في عزم الدوران. تضمن هذه الإستراتيجية توفير عزم دوران كافٍ مع الحد بشكل فعال من تيارات التدفق، وبالتالي حماية علبة التروس ونظام النقل بأكمله.

مقارنة متعمقة: المشغلات الناعمة مقابل محركات التردد المتغير (VFDs)

في الممارسة الهندسية، غالبًا ما يتم اعتبار بادئ التشغيل الناعم ومحركات التردد المتغير (VFDs) مرشحين محتملين ضمن نفس حل التحكم في المحرك. يعد فهم الاختلافات الفنية بين الاثنين شرطًا أساسيًا لاتخاذ قرارات هندسية سليمة.

5.1 الاختلافات الفنية الأساسية

بمجرد أن يصل المحرك إلى سرعته المقدرة، ينفصل المشغل الناعم عن الدائرة الرئيسية (عبر موصل جانبي)؛ وبالتالي، فهو لا يمتلك القدرة على تنظيم سرعة المحرك أثناء التشغيل العادي، ويقتصر نطاقه الوظيفي حصريًا على مرحلتي بدء وإيقاف المحرك.

في المقابل، يستخدم محرك التردد المتغير (VFD) بنية ثلاثية المراحل - التصحيح والتصفية والانعكاس - لتحويل مصدر طاقة المرافق إلى مصدر طاقة تيار متردد مع تردد وجهد قابلين للتعديل بشكل مستمر. يتيح ذلك التحكم الدقيق في السرعة عبر نطاق التشغيل بأكمله، بدءًا من السرعة صفر وحتى السرعات فائقة التزامن، مما يضمن بقاء VFD مشاركًا بشكل فعال في عملية التحكم طوال عملية تشغيل المحرك بالكامل.

5.2 منطق قرار الاختيار

قد تتبع القرارات الهندسية مسار اتخاذ القرار التالي:

• إذا كان التطبيق يتطلب فقط التشغيل والتوقف السلسين، دون الحاجة إلى تنظيم السرعة ← إعطاء الأولوية لاختيار بداية سهلة (تكلفة أقل، صيانة أبسط).
• إذا كان التطبيق يتطلب تنظيمًا مستمرًا للسرعة عبر نطاق التشغيل (على سبيل المثال، المراوح الموفرة للطاقة، والمضخات التي تتطلب تحكمًا دقيقًا في التدفق) → فإن VFD إلزامي.
• إذا كان التطبيق يتطلب عزم دوران عاليًا (على سبيل المثال، سيور ناقلة محملة بالكامل، ضواغط كبيرة) ← وضع التحكم في عزم الدوران الخاص ببادئ التشغيل الناعم قادر على التعامل مع هذا المطلب؛ ومع ذلك، إذا كان تنظيم السرعة مطلوبًا أيضًا، فيجب اختيار VFD.
• إذا كان النظام حساسًا للتشوه التوافقي (على سبيل المثال، في المستشفيات أو البيئات التي تحتوي على أجهزة دقيقة) → تولد البادئات الناعمة حقنًا توافقيًا أقل وبالتالي تمتلك ميزة متأصلة.
• إذا كانت الميزانية محدودة ولم يكن هناك حاجة إلى تنظيم السرعة ← التكلفة الأولية لبادئ التشغيل الناعم تكون عادة من 25% إلى 50% من تكلفة محرك VFD بسعة طاقة مكافئة.

VI. دليل الاختيار الهندسي

6.1 نظرة عامة على أبعاد الاختيار

6.2 توصيات لإعدادات المعلمات الرئيسية

(1) إعداد الجهد الأولي

عادةً ما يتم ضبط الجهد الأولي على 30%-50% من الجهد المقنن. بالنسبة لأحمال الطرد المركزي (المضخات والمراوح)، عادة ما تكون نسبة 30% إلى 40% كافية لتوفير عزم الدوران اللازم لبدء التشغيل؛ بالنسبة للأحمال الثقيلة ذات عزم الدوران الثابت (الضواغط، والناقلات المحملة بالكامل)، يمكن زيادة هذه القيمة بشكل مناسب إلى 50%-60% لضمان قدرة الحمل على التغلب على عزم الدوران المقاوم الأولي.

(2) بدء ضبط الوقت

يجب تحديد وقت البدء (وقت الصعود) بناءً على تقييم شامل لـ GD² (لحظة دولاب الموازنة) ومتطلبات العملية المحددة. المبدأ العام هو أن وقت البدء الأطول يؤدي إلى انخفاض الزيادات الحالية؛ ومع ذلك، إذا كان وقت البدء طويل جدًا (عادةً > 60 ثانية)، فإن تدفق التيار المطول عبر الثايرستور قد يسبب ارتفاع درجة الحرارة. في مثل هذه الحالات، من الضروري التحقق من تصنيف السعة الحرارية لبادئ التشغيل الناعم (خاصًا لدورات العمل S3).

(3) إعداد الحد الحالي

في وضع التشغيل بالتيار المستمر، يتم عادةً تعيين قيمة الحد الحالي إلى 250%-350% من التيار المقنن للمحرك. قد يؤدي ضبط هذه القيمة على مستوى منخفض جدًا إلى منع المحرك من بدء التشغيل أو يؤدي إلى وقت بدء طويل للغاية؛ على العكس من ذلك، فإن تعيينه على مستوى عالٍ جدًا يتعارض مع غرض حماية الحد الحالي. يوصى باستخدام الحد الأقصى المسموح به لانخفاض الجهد داخل النظام كقيد لحساب الحد الأقصى المسموح به لتيار البداية، ثم ضبط قيمة الحد الحالي وفقًا لذلك.

6.3 اعتبارات التثبيت وتبديد الحرارة

• يجب تركيب البادئ الناعم عموديًا لضمان عدم وجود قنوات تبريد بالحمل الحراري الطبيعي دون عوائق؛ ويجب الحفاظ على خلوص لا يقل عن 100 ملم فوق الوحدة وأسفلها.
• عندما تتجاوز درجة الحرارة المحيطة 40 درجة مئوية، يجب تخفيض السعة الحالية المقدرة لبادئ التشغيل الناعم وفقًا لمنحنيات خفض القدرة الخاصة بالشركة المصنعة (عادةً انخفاض بنسبة 2% تقريبًا لكل ارتفاع بمقدار درجة مئوية واحدة في درجة الحرارة).
• عند التركيب داخل خزانة التحكم، تأكد من أن التهوية القسرية وسعة التبادل الحراري للخزانة تلبي المتطلبات المستمدة من حسابات التوازن الحراري.
• لا ينبغي تركيب المشغل الناعم في البيئات التي تحتوي على غازات أكالة، أو رطوبة متكثفة، أو اهتزازات شديدة؛ إذا كانت هذه الظروف لا يمكن تجنبها، فاختر منتجًا متخصصًا يتمتع بتصنيف حماية معزز (IP54/IP65).

6.4 التنسيق مع المعدات الأولية والنهائية

• قاطع الدائرة: يجب تنسيق منحنى التعثر لقاطع الدائرة ومزامنته مع تسلسل استجابة الحماية لبادئ التشغيل الناعم لمنع التعثر المزعج لقاطع الدائرة الناتج عن وظيفة تحديد التيار لبادئ التشغيل الناعم. **مفاعل الإدخال: في التطبيقات ذات المتطلبات الصارمة فيما يتعلق بتوافقيات الشبكة، يمكن تركيب مفاعل إدخال على جانب الإدخال للمبدئ الناعم لمزيد من منع حقن التيارات التوافقية.
• تجاوز المقاولين: إذا تم استخدام نظام موصل تجاوز خارجي، فتأكد من أن الموصل لا يعمل إلا بعد أن يصل المحرك إلى سرعته المقدرة لمنع التبديل في ظل ظروف التأثير الحالية.
• تكوين الاتصال: عند التكامل في نظام PLC أو SCADA، يوصى باستخدام بروتوكول Modbus RTU، وتكوين كتل الوظائف لأوامر التشغيل/الإيقاف، واسترجاع رمز الخطأ، ومراقبة حالة التشغيل.

سابعا.مقدمة لسلسلة منتجات NENA Soft Starter

كرست شركة شركة تشجيانغ NENA الكهربائية المحدودة نفسها لمجالات إلكترونيات الطاقة والتحكم في المحركات لسنوات عديدة. بفضل الاستثمار المستمر في البحث والتطوير، أنشأت الشركة مصفوفة منتجات شاملة لبادئ التشغيل الناعم - تمتد من نطاقات الجهد المنخفض إلى المتوسط، ومن النماذج القياسية إلى النماذج الذكية - التي تلبي تمامًا الاحتياجات المتنوعة والمتباينة لمختلف الصناعات، بما في ذلك الأتمتة الصناعية ومحطات المياه البلدية والبتروكيماويات والمعادن والتعدين.

7.1 ميزات المنتج الأساسية

• تغطية واسعة للطاقة: تغطي مجموعة المنتجات معدلات طاقة تتراوح من 5.5 كيلووات إلى 2000 كيلووات، وتدعم مستويات الجهد عبر سلسلة الجهد المنخفض (200 فولت - 690 فولت) بالإضافة إلى سلسلة الجهد المتوسط (3 كيلو فولت، 6 كيلو فولت، 10 كيلو فولت).
• بنية حماية متعددة الطبقات: تدمج أكثر من 10 وظائف حماية متميزة، بما في ذلك الحمل الزائد، وفقدان الطور، والجهد المنخفض، والجهد الزائد، والخطأ الأرضي، والدوار المقفل، والسخونة الزائدة، ومهلة بدء التشغيل.
• خوارزميات بدء التشغيل الذكية: تدعم أوضاع بدء التشغيل المتعددة - مثل منحدر الجهد، والحد الحالي الثابت، والتحكم في عزم الدوران، والتحكم المتخصص في المضخة - مع إمكانية التبديل بلمسة واحدة.
• واجهات الاتصالات الصناعية: تتميز بـ Modbus RTU كتكوين قياسي، مع واجهات ناقل المجال الاختيارية مثل Profibus-DP، وPROFINET، وEtherNet/IP، مما يتيح التكامل السلس في بنيات المصانع الرقمية.
• تصميم عالي الموثوقية: يستخدم الثايرستور من الدرجة الصناعية ويتميز بموصل تجاوز مدمج؛ تفتخر بمتوسط ​​MTBF (متوسط ​​الوقت بين حالات الفشل) يتجاوز 100000 ساعة، مع حصول سلسلة المنتجات بأكملها على شهادتي CE وCCC.
• واجهة سهلة الاستخدام: مجهزة بشاشة LCD ذات 4 أسطر وجهاز تشفير دوار، مما يدعم قوائم التشغيل الصينية والإنجليزية لتكوين المعلمات البديهية والمريحة.

7.2 قدرات الحلول الصناعية

تقدم NENA حلولاً على مستوى النظام تمتد إلى ما هو أبعد من المنتجات الفردية. بدءًا من مخططات التصميم الشاملة لمراكز التحكم في المحركات (MCCs) - بما في ذلك الضبط المسبق لمعلمات التشغيل الناعم في المصنع ودعم التشغيل في الموقع - ووصولاً إلى خدمات التشغيل والصيانة والتشخيص عن بُعد، فإننا نقدم مساعدة شاملة لمساعدة العملاء على تحسين الكفاءة التشغيلية للمعدات والموثوقية مع تقليل إجمالي تكاليف تشغيل دورة الحياة.

ثامنا.الاستنتاج

من خلال الاستفادة من تقنية التحكم الدقيق في طور الثايرستور، تعمل أجهزة التشغيل الناعمة على التخلص بشكل فعال من الصدمات الكهربائية والميكانيكية أثناء مراحل بدء التشغيل وإيقاف التشغيل الحرجة للمحركات الكهربائية. وهذا يوفر حماية تقنية قوية لاستقرار الشبكة، وطول عمر المحرك، وموثوقية النظام الميكانيكي. بالمقارنة مع محركات التردد المتغير (VFDs)، توفر أجهزة التشغيل الناعمة مزايا كبيرة من حيث التكلفة في التطبيقات التي لا تتطلب التحكم في السرعة؛ على العكس من ذلك، عند مقارنتها بطرق البدء التقليدية ذات الجهد المنخفض، تتمتع بادئات التشغيل الناعمة بميزة حاسمة من حيث تطور الأداء العام والموثوقية.

مع استمرار تقدم الأتمتة الصناعية والتصنيع الذكي، يظهر جيل جديد من المبتدئين - الذين يتميزون باتصالات ناقل المجال المتكامل، وتشخيصات الحماية الذكية، وقدرات الصيانة التنبؤية - كعنصر أساسي في البنية التحتية للتحول الرقمي لأنظمة قيادة السيارات.

Zhejiang NENA Electric Co., Ltd. تظل ثابتة في التزامها بقيادة تطور المنتج من خلال الابتكار التكنولوجي وتمكين قيمة العملاء من خلال الخدمة الاحترافية. إذا كنت بحاجة إلى مساعدة فنية في اختيار المنتج أو ترغب في استكشاف حلول مخصصة، فإننا ندعوك للاتصال بفريقنا من المهندسين الخبراء.

المعايير المرجعية والأدب

• IEC 60947-4-2: المفاتيح الكهربائية وأجهزة التحكم ذات الجهد المنخفض - وحدات التحكم والمبتدئين في محركات أشباه الموصلات ذات التيار المتردد
• IEEE 519-2022: معيار التحكم التوافقي في أنظمة الطاقة الكهربائية
• شركة إيتون: "كيفية الاختيار بين محرك التشغيل الناعم ومحرك التردد المتغير"
• شنايدر إلكتريك: "Soft Starter vs VFD: الاختلافات الرئيسية وإرشادات التطبيق"
• GB/T 21714-2023: الشروط الفنية العامة للمبتدئين الناعمين (المعيار الوطني الصيني)
