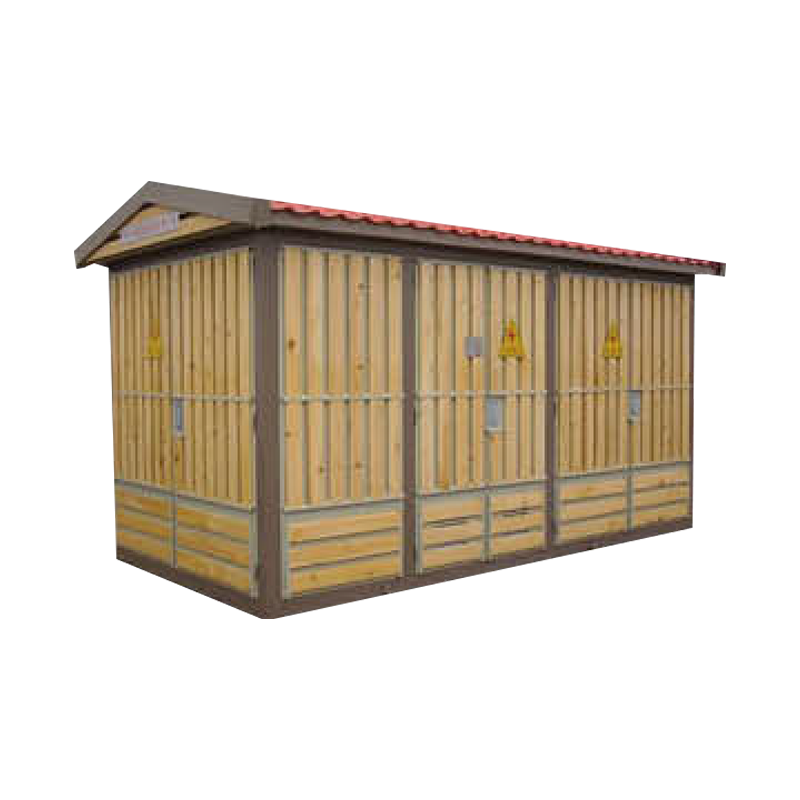

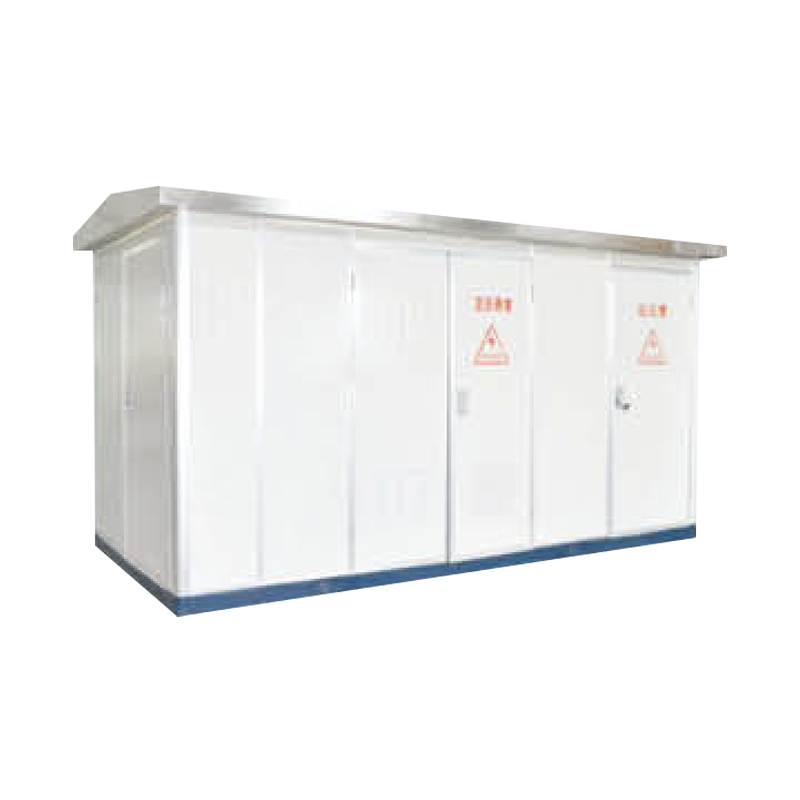

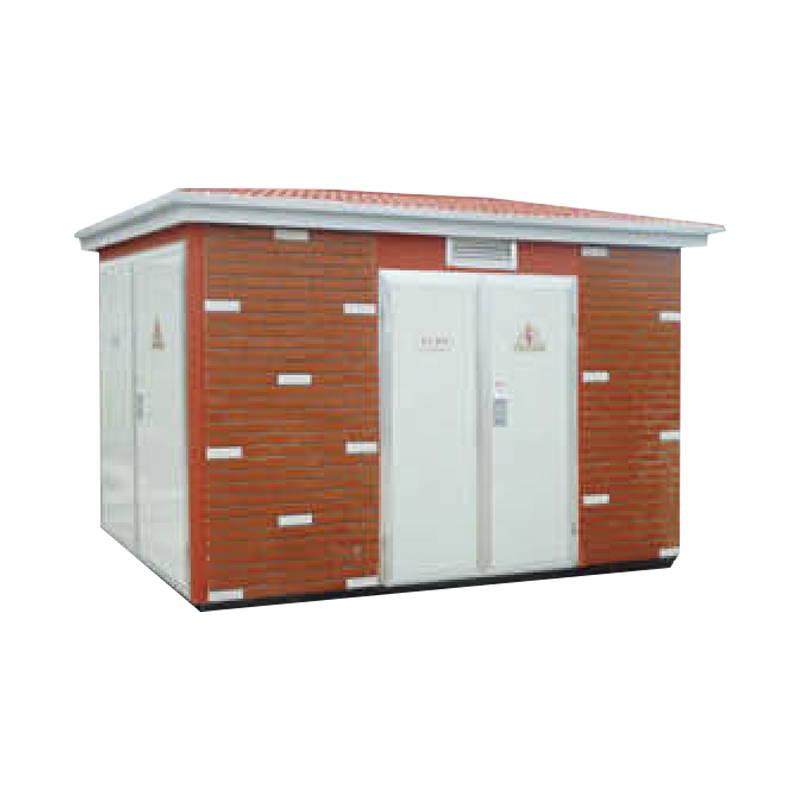

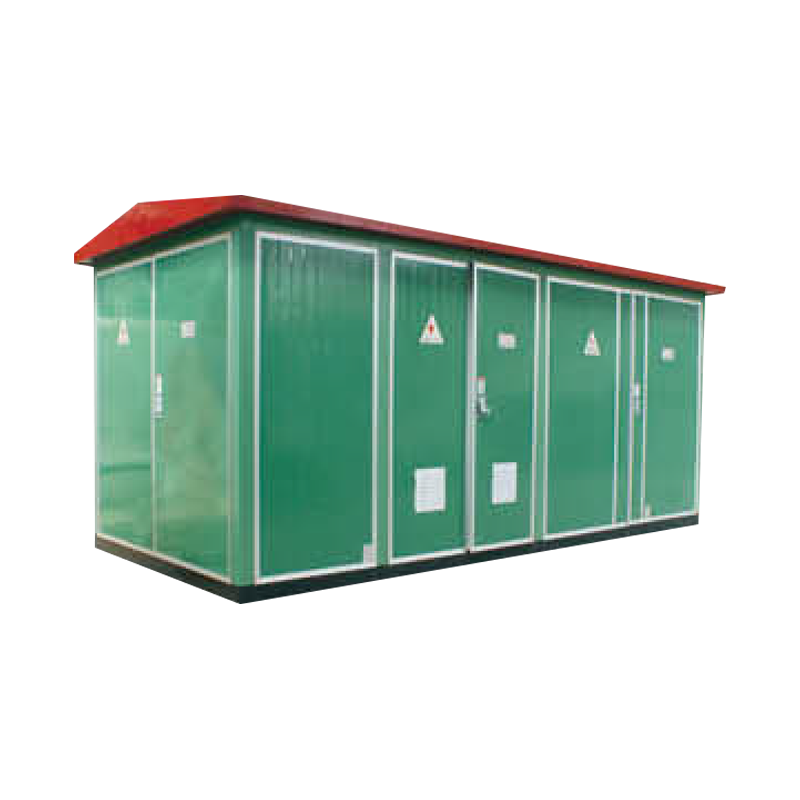

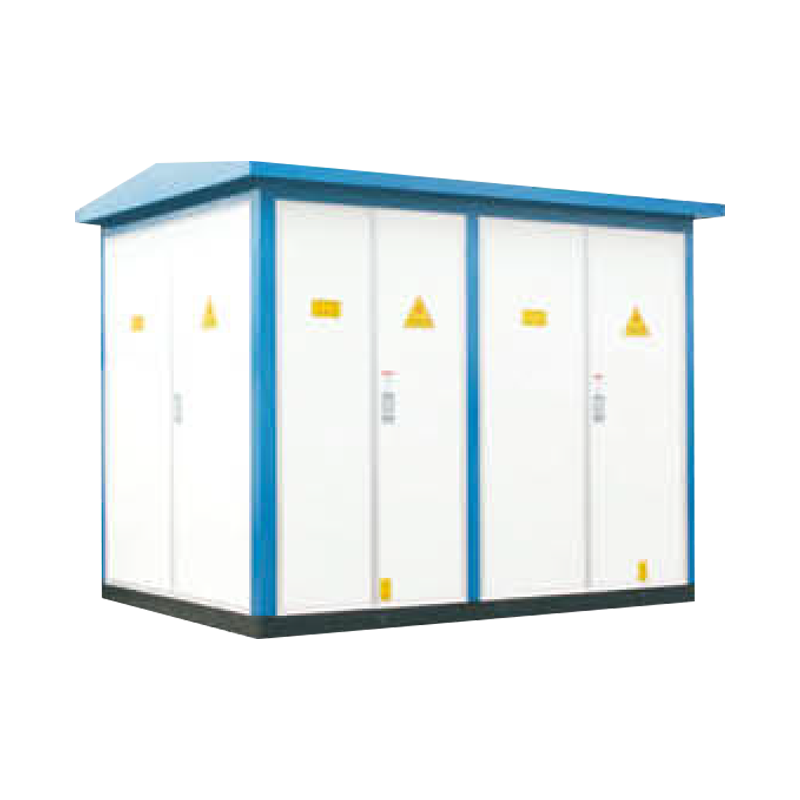

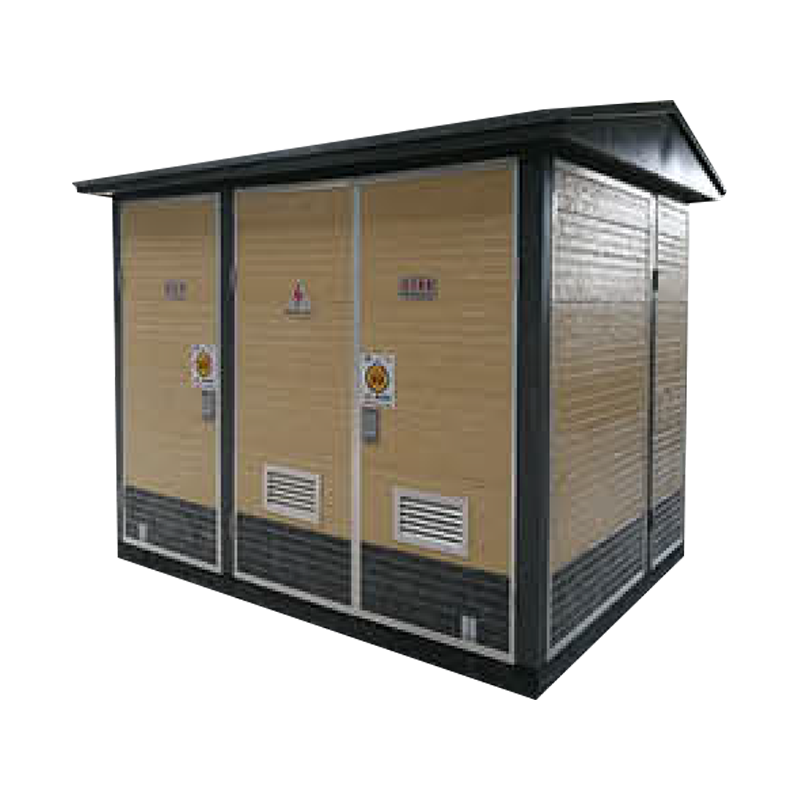

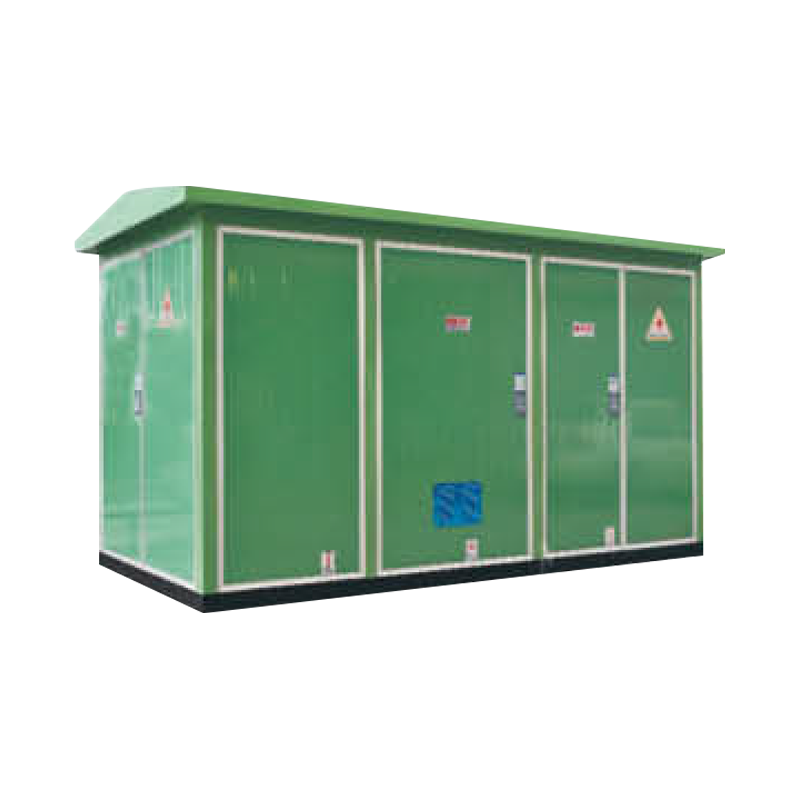

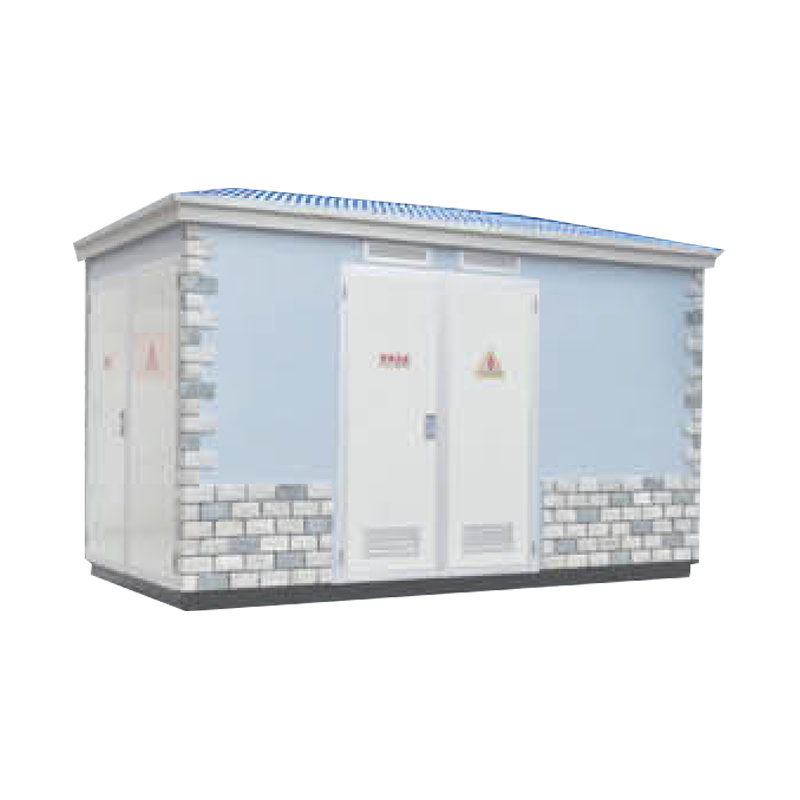

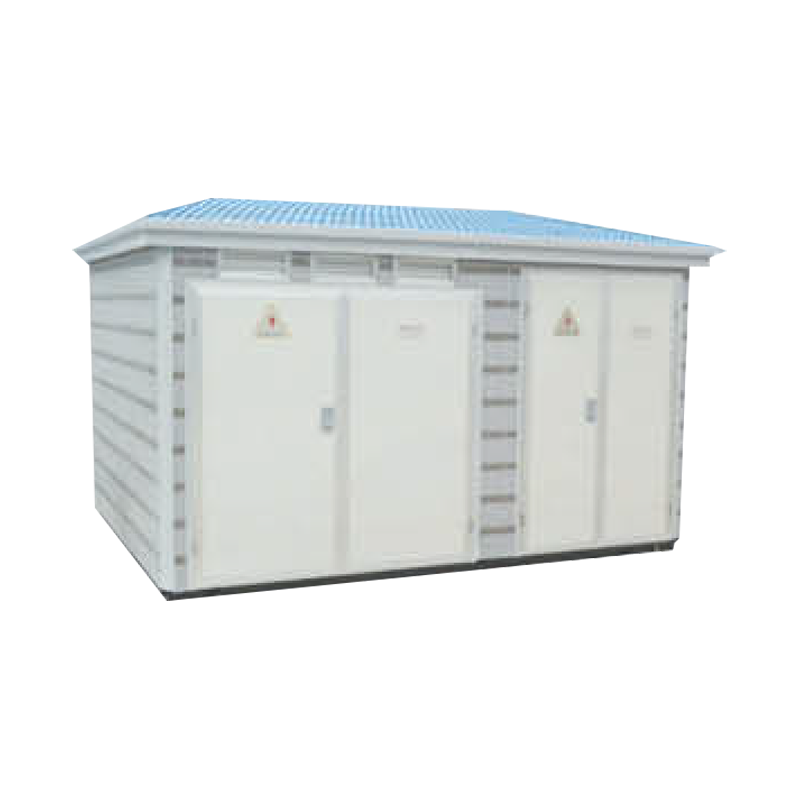

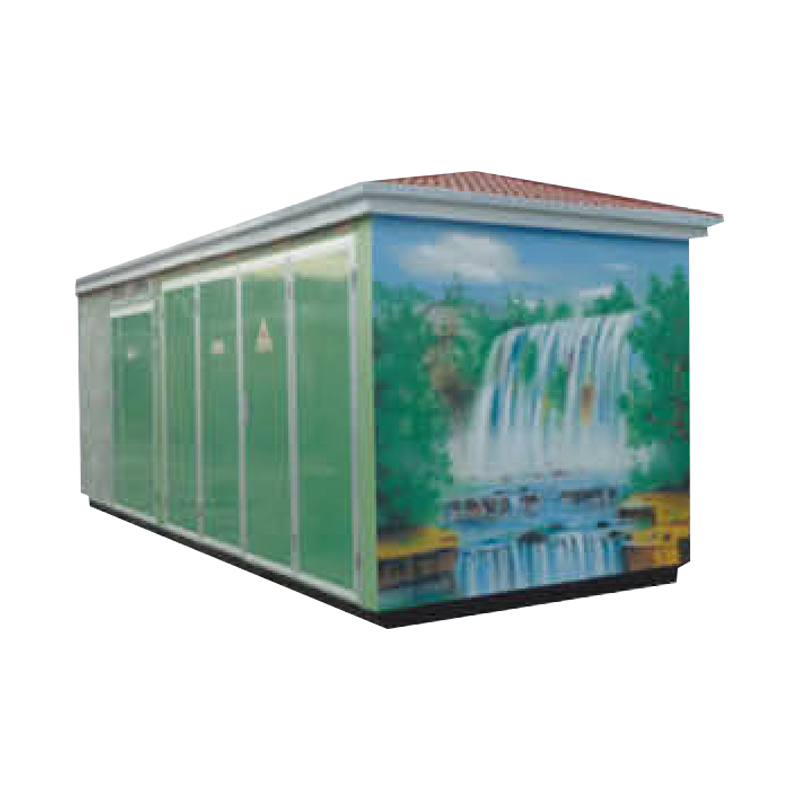

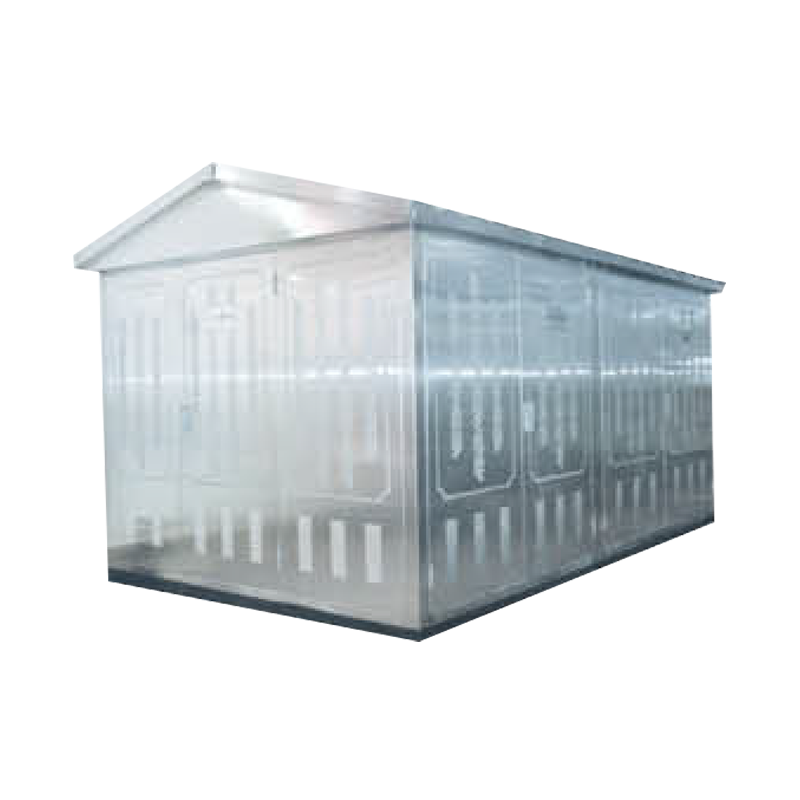

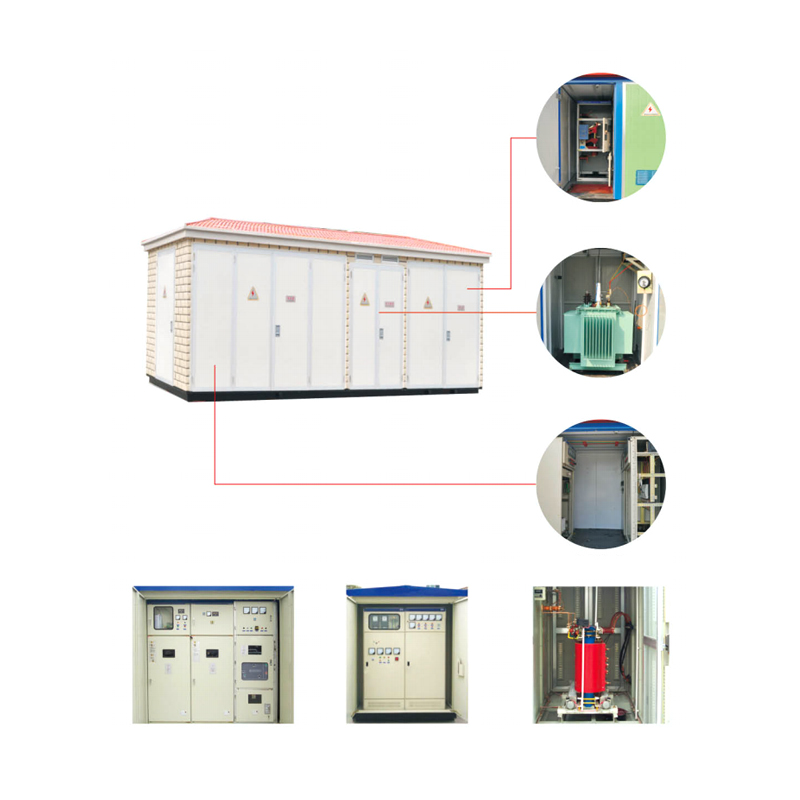

يعد المحطات الفرعية الأوروبية المسبقة في الهواء الطلق حلاً عالي الكفاءة وموثوقة مصممة لاحتياجات توزيع الطاقة الحديثة. إنه يدمج مكونات الطاقة المتعددة ، بما في ذلك مفاتيح المفاتيح عالية الجهد ، والمحولات ، ومفاتيح المفاتيح منخفضة الجهد ، وأجهزة تعويض الطاقة التفاعلية ، داخل حاوية مضغوطة ومقاومة للطقس. يستخدم هذا الفرعية على نطاق واسع في تطبيقات مختلفة مثل تجديد الشبكات الحضرية ، والمجتمعات السكنية ، والمؤسسات الصناعية والتعدين ، والفنادق ، ومراكز التسوق ، والمطارات ، والسكك الحديدية ، وحقول النفط ، والأرصفة ، والطرق السريعة ، ومرافق الطاقة المؤقتة.
تحميل التبديل المعلمات الفنية
| غرض | وحدة | مفتاح تحميل FKN12-12 | مفتاح تحميل فراغ FZN25-12 |
| الجهد المقنن | كيلو فولت | 10 | |
| الحد الأقصى للتشغيل الجهد | كيلو فولت | 12 | |
| التردد المقنن | هرتز | 50 | |
| تصنيف التيار | أ | 630 | |
| تصنيف كسر حمولة تيار | أ | 630 | |
| تيار الاستقرار الحراري (RMS) | كا/ق | 20/2 | 20/4 |
| استقرار ديناميكي تيار | كا | 50 | 50 |
| تيار إغلاق الدائرة القصيرة (الذروة) | كا | 50 | 50 |
| عدد فواصل التحميل الكاملة | مرات | 20 | 10000 |
| الحياة الميكانيكية | مرات | 2000 | 10000 |
| 1 دقيقة تواتر الصناعية الصمود الجهد (الطور إلى المرحلة والأرض إلى الأرض) | كيلو فولت | 42 | 42 |
| الجهد الدافع البرق (الطور إلى الطور والأرض إلى الأرض) | كيلو فولت | 75 | 75 |
عالي الجهد الصمامات التقنية
| النماذج | الجهد المقنن (كيلو فولت) | كسر التيار (أ) | تحطيم التيار (كا) | تيار المصنفة من الذوبان (أ) | |
| نماذج المملكة المتحدة | نموذج محلي | ||||
| SDL ※ J. | XRNT-12 | 12 | 40 | 31.5 | 6.3،10،16،20،25،31.5،40 |
| SFL ※ J. | XRNT-12 | 12 | 100 | 31.5 | 50،63،71،80،100 |
| Skl ※ J. | XRNT-12 | 12 | 125 | 31.5 | 125 |
| ملاحظة: تم تحديد ما إذا كان يتم تثبيت أي إيماء أو لم يكن ، N بدون إيماء ، A مع إيماء. | |||||
| نموذج | شكل من الانفصال | تصنيف Tripper الحالي أ | قدرة الإنتاجية KA (AC380V) | |
| DW15-630 | نوع من الملف اللولبي أو الإلكتروني الحراري | 315،400،630 | 40 | |
| DW15-1000 | نوع من الملف اللولبي أو الإلكتروني الحراري | 630،800،1000 | 50 | |
| DW15-1600 | نوع من الملف اللولبي أو الإلكتروني الحراري | 1600 | 50 | |
| DW15-2500 | نوع من الملف اللولبي أو الإلكتروني الحراري | 1600،20002500 | 60 | |
| CW1-2000 | نوع ذكي | 630،800،1000،1250،1600،2000 | 65 (80) | |
| CW1-3200 | نوع ذكي | 2000،2500،3200 | 100 | |
| ملاحظة: (80) هو نوع كسر البوليمر. | ||||
أسطورة البرنامج الفني
| رقم البرنامج | 1 | 2 | 3 | |
| مخطط خط واحد الدائرة الرئيسية |  |  |  | |
| غاية | منتهى مدخل الكابل/منفذ واحد | مدخل نوع الطرفية (مقلوب) | تم إنهاء التغذية العلوية | |
| نوع مجلس الوزراء | HXGN-12 | HXGN-12 | HXGN-12 | |
| اختيار المعدات الأولية | قاطع دائرة الفراغ VS1 ، Zn28 | |||
| تحميل مفتاح FN ، FZN ، FLN | 1 | 1 | 1 | |
| فصل مفتاح GN | ||||
| فتيل XRNT | 3 | 3 | 3 | |
| فتيل RN2 | ||||
| زيادة arrester hy5w | 3 | 3 | 3 | |
| عرض الطاقة GSN | 1 | 1 | 1 | |
| المحول الحالي lzzbj | ||||
| محول الجهد JDZ | ||||
| رقم البرنامج | 4 | 5 | 6 | |
| مخطط خط واحد الدائرة الرئيسية |  |  |  | |
| غاية | فرقة قاطع دائرة الفراغ الطرفية | نوع المحطة الواردة القياس واحد الصادرة | مدخل كابل النوع الطرفي \ منفذ واحد \ metering | |
| نوع مجلس الوزراء | XGN66-12 | HXGN-12 | HXGN-12 | |
| اختيار المعدات الأولية | قاطع دائرة الفراغ VS1 ، Zn28 | 1 | ||
| تحميل مفتاح FN ، FZN ، FLN | 1 | 1 | ||
| فصل مفتاح GN | 2 | |||
| فتيل XRNT | 3 | 3 | ||
| فتيل RN2 | 3 | 3 | ||
| زيادة arrester hy5w | 3 | 3 | 3 | |
| عرض الطاقة GSN | 1 | 1 | 1 | |
| المحول الحالي lzzbj | 2 | 2 | 2 | |
| محول الجهد JDZ | 2 | 2 | ||
| رقم البرنامج | 7 | 8 | 9 | |
| مخطط خط واحد الدائرة الرئيسية |  |  |  | |
| غاية | نوع الطرفية الواردة القياس \ pt \ واحد الصادرة | نوع واحد من مدخل \ metering \ منفذ واحد | نوع قاطع الدائرة من النوع الطرفي مدخل/قياس | |
| نوع مجلس الوزراء | HXGN-12 | HXGN-12 | XGN66-12 | |
| اختيار المعدات الأولية | قاطع دائرة الفراغ VS1 ، Zn28 | 1 | ||
| تحميل مفتاح FN ، FZN ، FLN | 1 | 2 | ||
| فصل مفتاح GN | 1 | 2 | ||
| فتيل XRNT | 3 | 3 | 3 | |
| فتيل RN2 | 3 | 3 | 3 | |
| زيادة arrester hy5w | 3 | 3 | 3 | |
| عرض الطاقة GSN | 1 | 1 | 1 | |
| المحول الحالي lzzbj | 2 | 2 | 4 | |
| محول الجهد JDZ | 2 | 2 | 2 | |
| رقم البرنامج | 10 | 11 | 12 | |
| مخطط خط واحد الدائرة الرئيسية |  |  |  | |
| غاية | نوع قاطع الدائرة من النوع الطرفي مدخل/مخرج واحد | من النوع الأول مدخل/منافذ اثنين | نوع الطرفية القياس الداخلي/اثنين من الخارج | |
| نوع مجلس الوزراء | XGN66-12HXGN-12 | HXGN-12 | HXGN-12 | |
| اختيار المعدات الأولية | قاطع دائرة الفراغ VS1 ، Zn28 | 1 | ||
| تحميل مفتاح FN ، FZN ، FLN | 1 | 3 | 2 | |
| فصل مفتاح GN | 3 | 1 | ||
| فتيل XRNT | 3 | 6 | 6 | |
| فتيل RN2 | 3 | 3 | ||
| زيادة arrester hy5w | 3 | 3 | 3 | |
| عرض الطاقة GSN | 1 | 1 | 1 | |
| المحول الحالي lzzbj | 2 | 2 | 2 | |
| محول الجهد JDZ | 2 | 2 | ||
