يعد مفاتيح الشبكة الدائرية المغطاة بالمعادن من نوع SF6 من نوع AC هو حل متطور توزيع كهربائي مصمم لاستقبال الطاقة الموثوق به وتوزيعه في شبكات طاقة 50 هرتز و 12 كيلو فولت. مع بنية مضغوطة ، ومستوى حماية عالي ، وعمر خدمة طويل ، يوفر هذا المفتاح الكفاءة التشغيلية والسلامة .
المعلمات الفنية
| مشروع | وحدة | المعلمة |
| الجهد المقنن | كيلو فولت | 12 |
| التردد المقنن | هرتز | 50 |
| التيار الرئيسي/الحد الأقصى لتيار التصنيف الحالي/الحد الأقصى لتصنيف الفتيل | أ | 630،125 |
| يتم تصنيف الدائرة الرئيسية والدائرة الأرضية لتحمل التيار على المدى القصير | كا/ق | 20،3 |
| تصنيف الذروة تصبح تيار الدائرة الرئيسية والدائرة الأرضية | كا | 50 |
| تصنيف الدائرة القصيرة الحالية للدائرة الرئيسية والدائرة الأرضية | كا | 50 |
| مفتاح تحميل فواصل السعة الكاملة | من الدرجة الثانية | 100 |
| فتيل كسر التيار | كا | 31.5،40 |
| تصنيف حلقة مغلقة كسر التيار | أ | 630 |
| تصنيف النقل الحالي | أ | 1600 |
| الحياة الميكانيكية | من الدرجة الثانية | 2000 |
| 1 دقيقة تواتر الطاقة مقاومة الجهد (قيمة الذروة) ، كسر الأرض/العزلة | كيلو فولت | 42،48 |
| تأثير البرق يقاوم الجهد (الذروة) الطور إلى الطور ، كسر الأرض/العزلة | كيلو فولت | 75 ، 85 |
| دائرة ثانوية 1 دقيقة تواتر الطاقة مع الجهد | كيلو فولت | 2 |
| مستوى الحماية | IP3x |

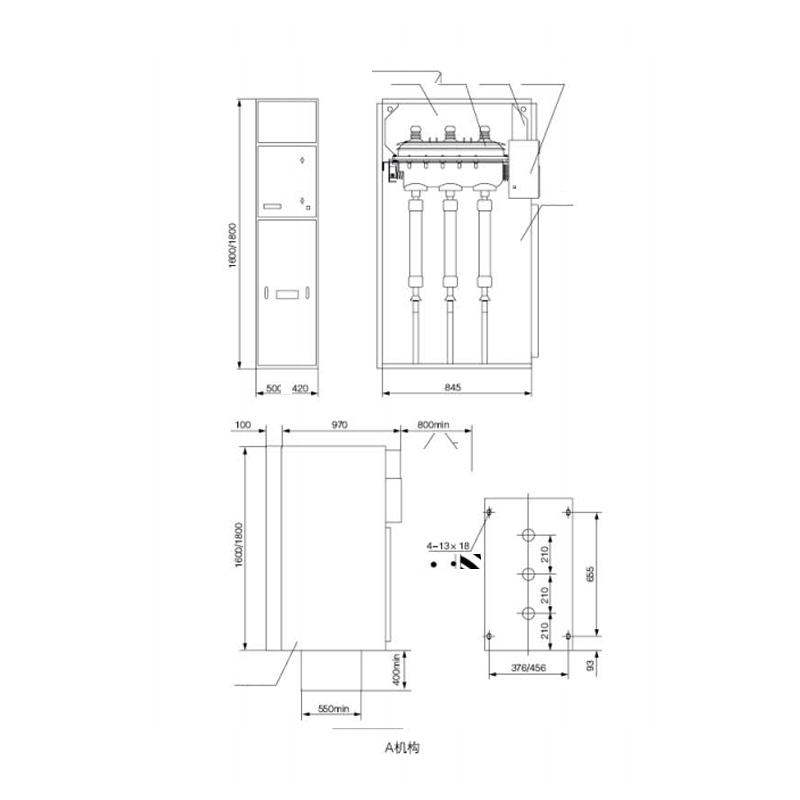

الأبعاد الخارجية
| مشروع | وحدة | المعلمة |
| عرض خزانة قاطع الدائرة | مم | 750 |
| عروض خزانة أخرى | مم | 375500 |
| عالي | مم | 1600،1850 |
| عميق | مم | 980،900 |
| ارتفاع مربع الارتفاع | مم | 450 |

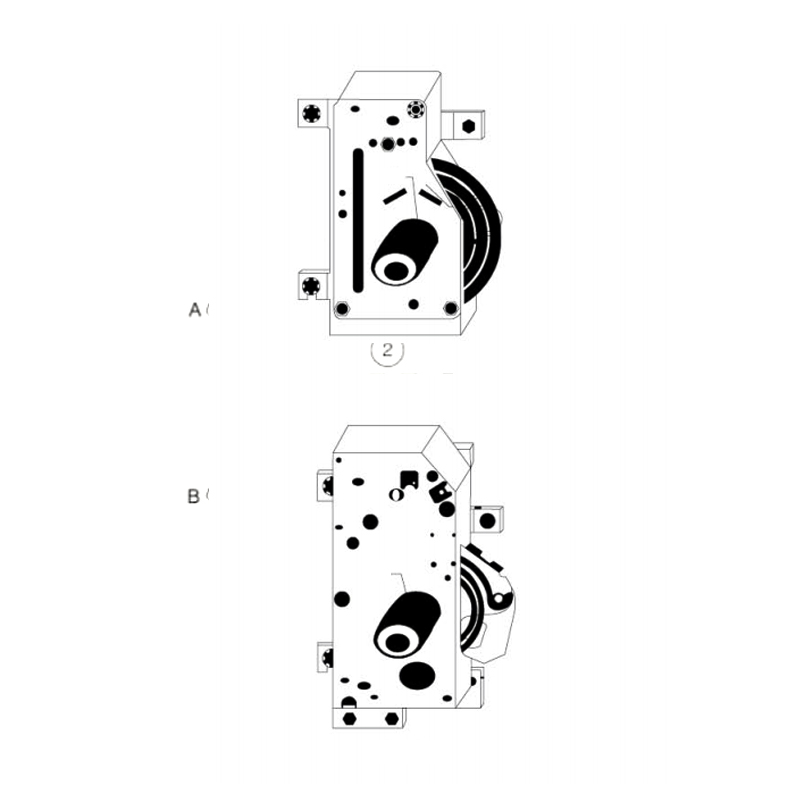

المكونات الأساسية
| البيانات الفنية SFL | ||||
| الجهد المقنن | كيلو فولت | 12 | 17.5 | 24 |
| تأثير مقاومة الضغط | كيلو فولت | 75 | 95 | 125 |
| 1 دقيقة مقاومة للجهد تواتر الطاقة | كيلو فولت | 28 | 38 | 50 |
| تصنيف التيار | أ | 630 | 630 | 630 |
| سعة وثيقة | كا | 50 | 50 | 40 |
| تيار الاستقرار الحراري | كا/ق | 20.3 | - | - |
| افصل السعة | أ | 1700 | - | - |
| أقصى فتيل | أ | 125 | - | - |
| مسافة متطرفة | مم | 210 | 210 | 210 |
| البيانات الفنية VD4-S | ||||
| الجهد المقنن | كيلو فولت | 12 | 17.5 | 24 |
| تأثير مقاومة الضغط | كيلو فولت | 75 | 95 | 125 |
| مقاومة جهد تردد الطاقة | كيلو فولت | 28 | 38 | 50 |
| تصنيف التيار | أ | 630 | 630 | 630 |
| تيار الاستقرار الحراري | كا/ق | 20.3 | - | - |
| مسافة متطرفة | مم | 210 | 210 | 210 |
جدول مرجع اختيار الصمامات
| تشغيل الجهد KV | محول الصنف السعة | |||||||
| 50 | 75 | 100 | 125 | 160 | 200 | 250 | 315 | |
| اختيار الصمامات (القيمة الاسمية هي أمبير) | ||||||||
| 3 | 25 | 25 | 40 | 40 | 63 | 63 | 63 | 80 |
| 5 | 16 | 16 | 25 | 25 | 40 | 40 | 63 | 63 |
| 6 | 16 | 10 | 25 | 25 | 25 | 40 | 40 | 63 |
| 10 | 10 | 10 | 16 | 16 | 25 | 25 | 25 | 40 |
| 12 | 10 | 10 | 16 | 16 | 16 | 25 | 25 | 25 |
| 15 | 10 | 10 | 16 | 16 | 16 | 16 | 25 | 25 |
| 20 | 10 | 10 | 10 | 10 | 16 | 16 | 16 | 25 |
| 24 | 10 | 10 | 10 | 10 | 16 | 16 | 16 | 15 |
| تشغيل الجهد KV | محول الصنف السعة | |||||||
| 400 | 500 | 630 | 800 | 1000 | 1250 | 1600 | 200 | |
| اختيار الصمامات (القيمة الاسمية هي AMP) | ||||||||
| 3 | 100 | 100 | 160 | |||||
| 5 | 63 | 80 | 100 | 100 | 160 | |||
| 6 | 63 | 63 | 80 | 100 | 100 | 160 | ||
| 10 | 40 | 63 | 63 | 63 | 80 | 100 | 100 | |
| 12 | 40 | 40 | 63 | 63 | 63 | 80 | 100 | |
| 15 | 25 | 40 | 40 | 63 | 63 | 63 | 100 | |
| 20 | 25 | 25 | 40 | 40 | 63 | 63 | 63 | 80 |
| 24 | 25 | 25 | 25 | 40 | 40 | 63 | 63 | 63 |
